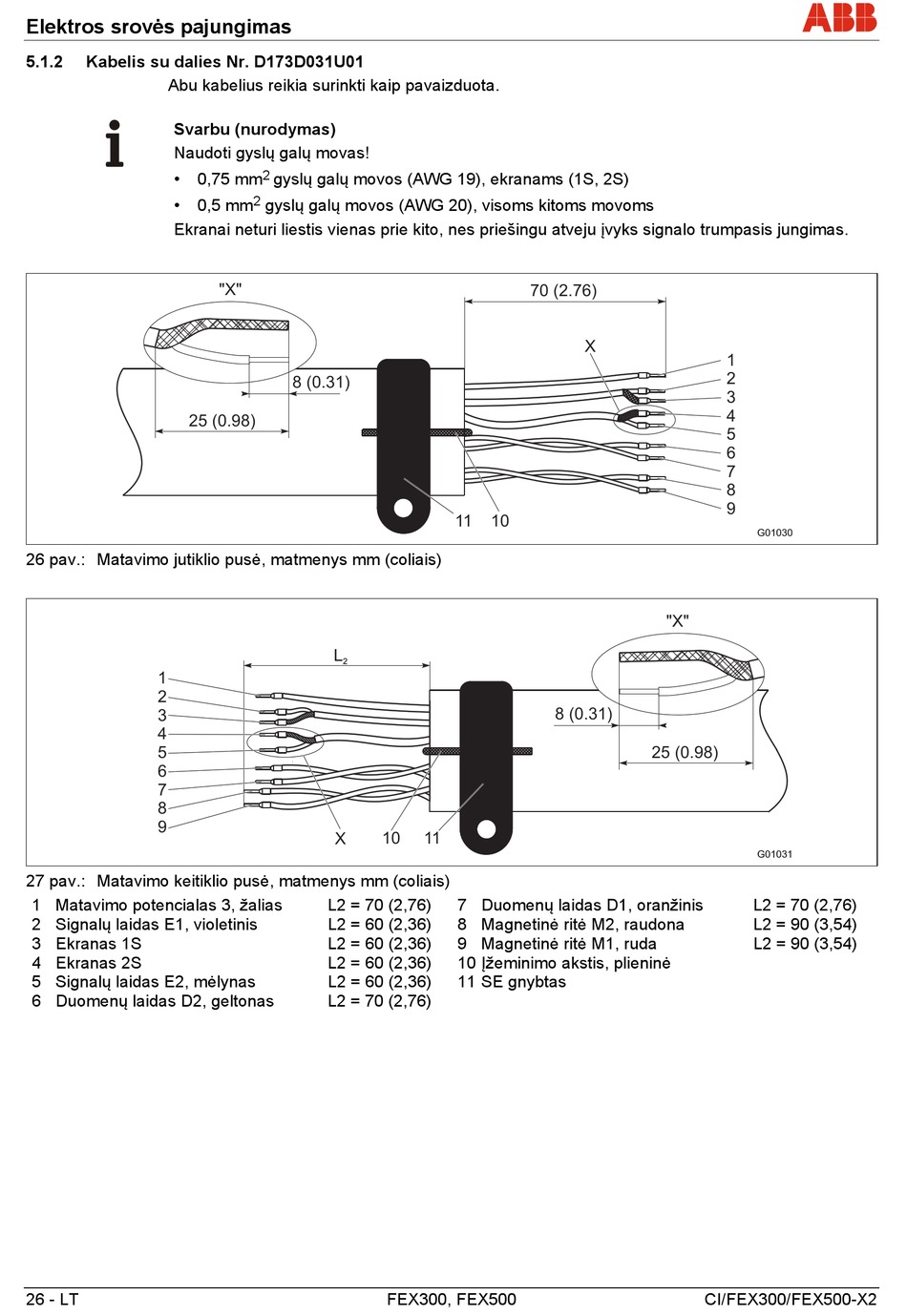

Elektros srovės pajungimas
5.1.2 Kabelis su dalies Nr. D173D031U01
Abu kabelius reikia surinkti kaip pavaizduota.
Svarbu (nurodymas)
Naudoti gyslų galų movas!
• 0,75 mm
• 0,5 mm
Ekranai neturi liestis vienas prie kito, nes priešingu atveju įvyks signalo trumpasis jungimas.
25 (0.98)
26 pav.: Matavimo jutiklio pusė, matmenys mm (coliais)
1
2
3
4
5
6
7
8
9
27 pav.: Matavimo keitiklio pusė, matmenys mm (coliais)
1 Matavimo potencialas 3, žalias
2 Signalų laidas E1, violetinis
3 Ekranas 1S
4 Ekranas 2S
5 Signalų laidas E2, mėlynas
6 Duomenų laidas D2, geltonas
26 - LT
2
gyslų galų movos (AWG 19), ekranams (1S, 2S)
2
gyslų galų movos (AWG 20), visoms kitoms movoms
"X"
8 (0.31)
L
2
10
X
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
FEX300, FEX500
70 (2.76)
X
11 10
8 (0.31)
11
7 Duomenų laidas D1, oranžinis
8 Magnetinė ritė M2, raudona
9 Magnetinė ritė M1, ruda
10Įžeminimo akstis, plieninė
11SE gnybtas
1
2
3
4
5
6
7
8
9
G01030
" " X
25 (0.98)
G01031
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
