5 Ηλεκτρικές συνδέσεις
5.1 Κατασκευή και τοποθέτηση του καλωδίου σήματος και μαγνητικού πηνίου
5.1.1 Καλώδιο με αριθμό εξαρτήματος D173D027U01
Κατασκευάστε τα δύο άκρα των καλωδίων, όπως φαίνεται στην εικόνα.
Σημαντικό (υπόδειξη)
Χρησιμοποιήστε σωληνωτούς ακροδέκτες!
• Σωληνωτοί ακροδέκτες 0,75 mm
• Σωληνωτοί ακροδέκτες 0,5 mm
Οι θωρακίσεις δεν πρέπει να έρχονται σε επαφή, επειδή θα προκληθεί βραχυκύκλωμα
σήματος.

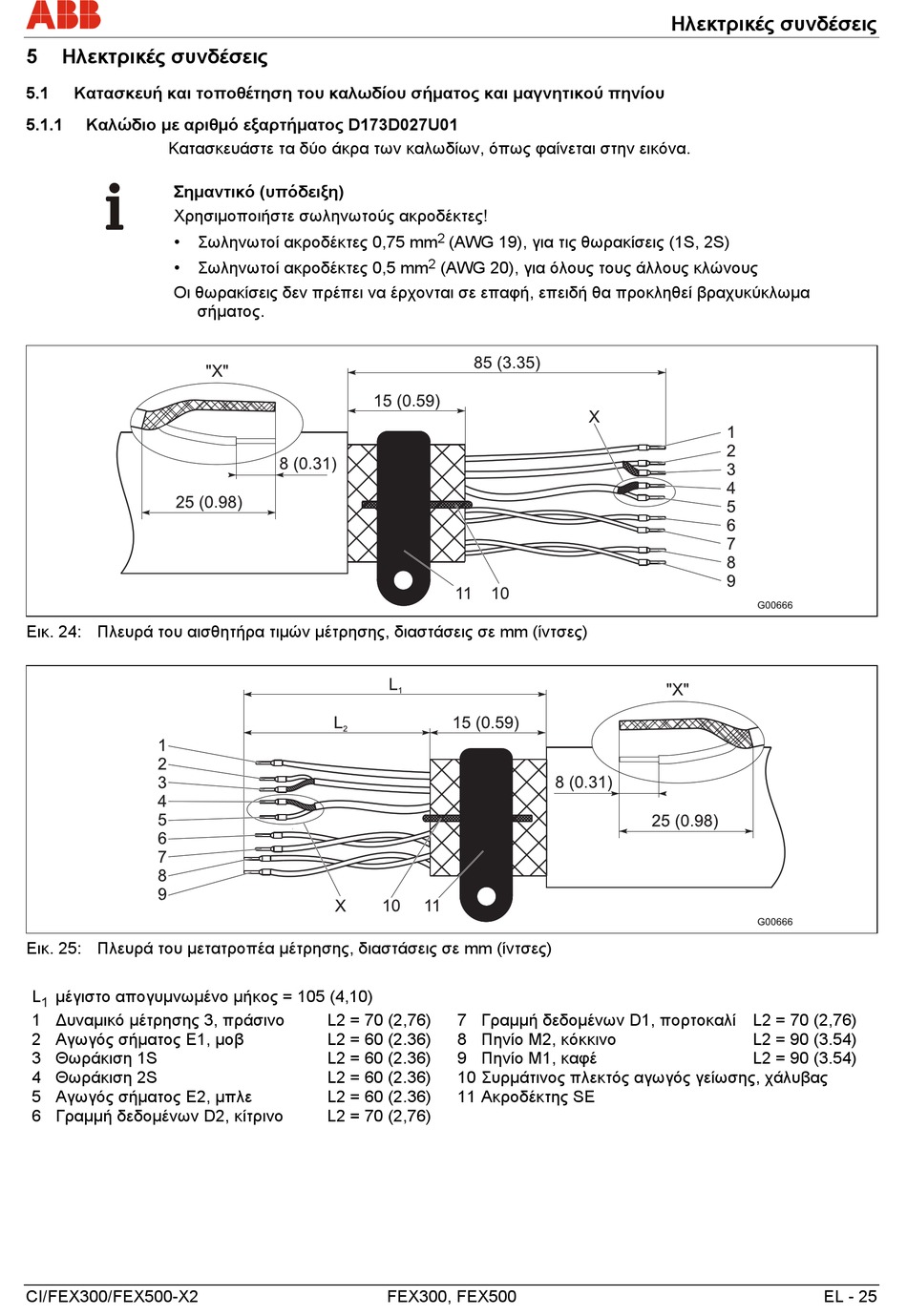

Εικ. 24: Πλευρά του αισθητήρα τιμών μέτρησης, διαστάσεις σε mm (ίντσες)
Εικ. 25: Πλευρά του μετατροπέα μέτρησης, διαστάσεις σε mm (ίντσες)
L μέγιστο απογυμνωμένο μήκος = 105 (4,10)
1
1 ∆υναμικό μέτρησης 3, πράσινο
2 Αγωγός σήματος E1, μοβ
3 Θωράκιση 1S
4 Θωράκιση 2S
5 Αγωγός σήματος E2, μπλε
6 Γραμμή δεδομένων D2, κίτρινο
CI/FEX300/FEX500-X2
2
(AWG 19), για τις θωρακίσεις (1S, 2S)
2
(AWG 20), για όλους τους άλλους κλώνους
L2 = 70 (2,76) 7 Γραμμή δεδομένων D1, πορτοκαλί L2 = 70 (2,76)
L2 = 60 (2.36) 8 Πηνίο M2, κόκκινο
L2 = 60 (2.36) 9 Πηνίο M1, καφέ
L2 = 60 (2.36) 10Συρμάτινος πλεκτός αγωγός γείωσης, χάλυβας
L2 = 60 (2.36) 11Ακροδέκτης SE
L2 = 70 (2,76)
FEX300, FEX500
Ηλεκτρικές συνδέσεις
L2 = 90 (3.54)
L2 = 90 (3.54)
