Ηλεκτρικές συνδέσεις
5.2.3
Συσκευές με πρωτόκολλο HART
Σημαντικό (υπόδειξη)
Για τα συστήματα μέτρησης, τα οποία τοποθετούνται σε σημεία που παρουσιάζουν κίνδυνο
έκρηξης, υπάρχει συνοδευτικό πρόσθετο έγγραφο με υποδείξεις ασφαλείας Ex. Τα στοιχεία
και τα δεδομένα που αναφέρονται σε αυτό, θα πρέπει να ακολουθούνται με συνέπεια!
A
24 V
1+ 2-
-
+
L
N
31 32
51 52 81 82 41 42
1
PE
2

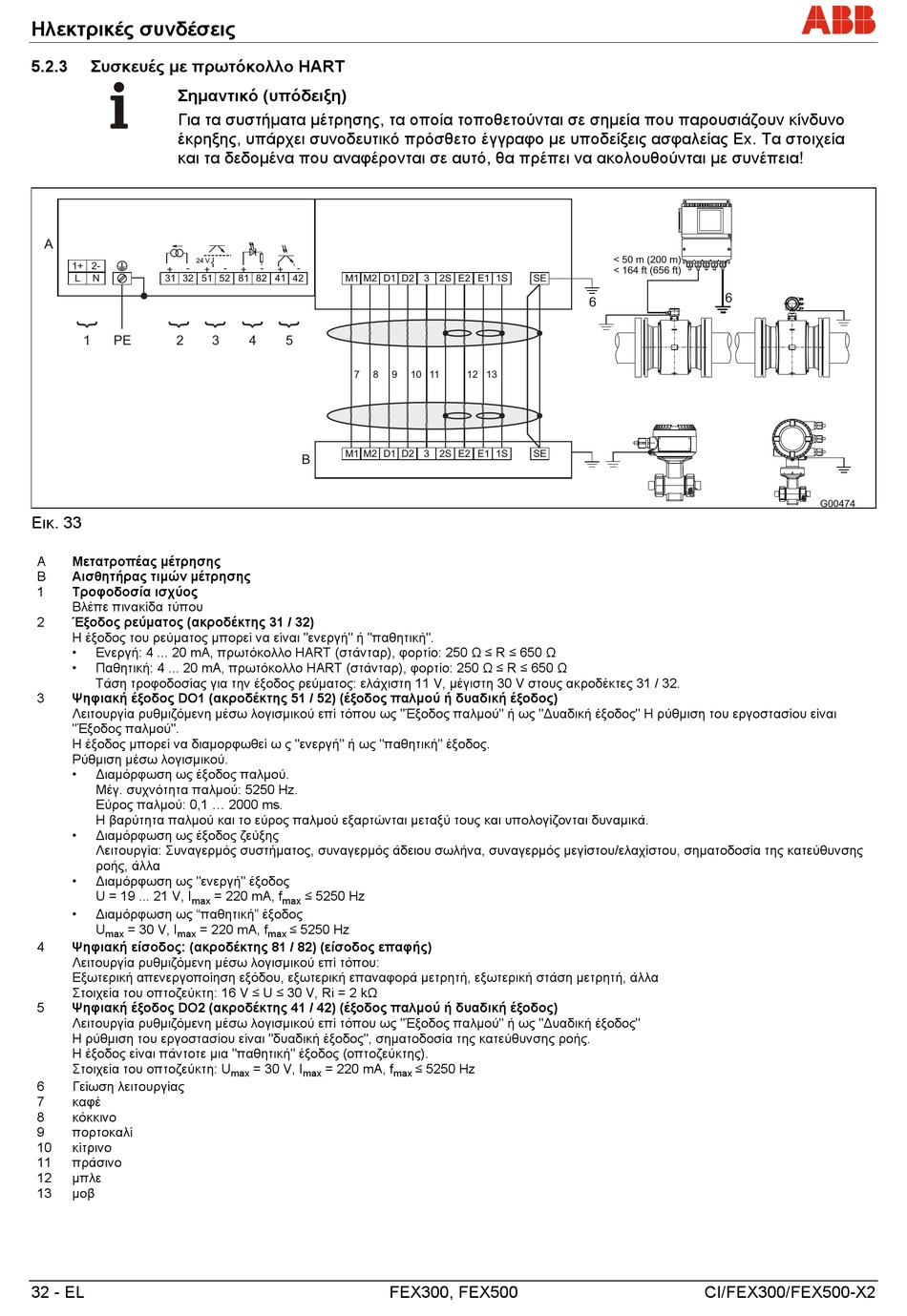

Εικ. 33
A
Μετατροπέας μέτρησης
B
Αισθητήρας τιμών μέτρησης
1
Τροφοδοσία ισχύος
Βλέπε πινακίδα τύπου
2
Έξοδος ρεύματος (ακροδέκτης 31 / 32)
Η έξοδος του ρεύματος μπορεί να είναι "ενεργή" ή "παθητική".
•
Ενεργή: 4 ... 20 mA, πρωτόκολλο HART (στάνταρ), φορτίο: 250 Ω ≤ R ≤ 650 Ω
•
Παθητική: 4 ... 20 mA, πρωτόκολλο HART (στάνταρ), φορτίο: 250 Ω ≤ R ≤ 650 Ω
Τάση τροφοδοσίας για την έξοδος ρεύματος: ελάχιστη 11 V, μέγιστη 30 V στους ακροδέκτες 31 / 32.
3
Ψηφιακή έξοδος DO1 (ακροδέκτης 51 / 52) (έξοδος παλμού ή δυαδική έξοδος)
Λειτουργία ρυθμιζόμενη μέσω λογισμικού επί τόπου ως "Έξοδος παλμού" ή ως "∆υαδική έξοδος" Η ρύθμιση του εργοστασίου είναι
"Έξοδος παλμού".
Η έξοδος μπορεί να διαμορφωθεί ω ς "ενεργή" ή ως "παθητική" έξοδος.
Ρύθμιση μέσω λογισμικού.
•
∆ιαμόρφωση ως έξοδος παλμού.
Μέγ. συχνότητα παλμού: 5250 Hz.
Εύρος παλμού: 0,1 ... 2000 ms.
Η βαρύτητα παλμού και το εύρος παλμού εξαρτώνται μεταξύ τους και υπολογίζονται δυναμικά.
•
∆ιαμόρφωση ως έξοδος ζεύξης
Λειτουργία: Συναγερμός συστήματος, συναγερμός άδειου σωλήνα, συναγερμός μεγίστου/ελαχίστου, σηματοδοσία της κατεύθυνσης
ροής, άλλα
•
∆ιαμόρφωση ως "ενεργή" έξοδος
U = 19 ... 21 V, I
max
•
∆ιαμόρφωση ως "παθητική" έξοδος
U
= 30 V, I
= 220 mA, f
max
max
4
Ψηφιακή είσοδος: (ακροδέκτης 81 / 82) (είσοδος επαφής)
Λειτουργία ρυθμιζόμενη μέσω λογισμικού επί τόπου:
Εξωτερική απενεργοποίηση εξόδου, εξωτερική επαναφορά μετρητή, εξωτερική στάση μετρητή, άλλα
Στοιχεία του οπτοζεύκτη: 16 V ≤ U ≤ 30 V, Ri = 2 kΩ
5
Ψηφιακή έξοδος DO2 (ακροδέκτης 41 / 42) (έξοδος παλμού ή δυαδική έξοδος)
Λειτουργία ρυθμιζόμενη μέσω λογισμικού επί τόπου ως "Έξοδος παλμού" ή ως "∆υαδική έξοδος"
Η ρύθμιση του εργοστασίου είναι "δυαδική έξοδος", σηματοδοσία της κατεύθυνσης ροής.
Η έξοδος είναι πάντοτε μια "παθητική" έξοδος (οπτοζεύκτης).
Στοιχεία του οπτοζεύκτη: U
6
Γείωση λειτουργίας
7
καφέ
8
κόκκινο
9
πορτοκαλί
10
κίτρινο
11
πράσινο
12
μπλε
13
μοβ
32 - EL
-
-
-
+
+
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 220 mA, f
≤ 5250 Hz
max
≤ 5250 Hz
max
= 30 V, I
= 220 mA, f
max
max
SE
9
10 11
12 13
SE
≤ 5250 Hz
max
FEX300, FEX500
< 50 m (200 m)
< 164 ft (656 ft)
6
6
CI/FEX300/FEX500-X2
G00474
