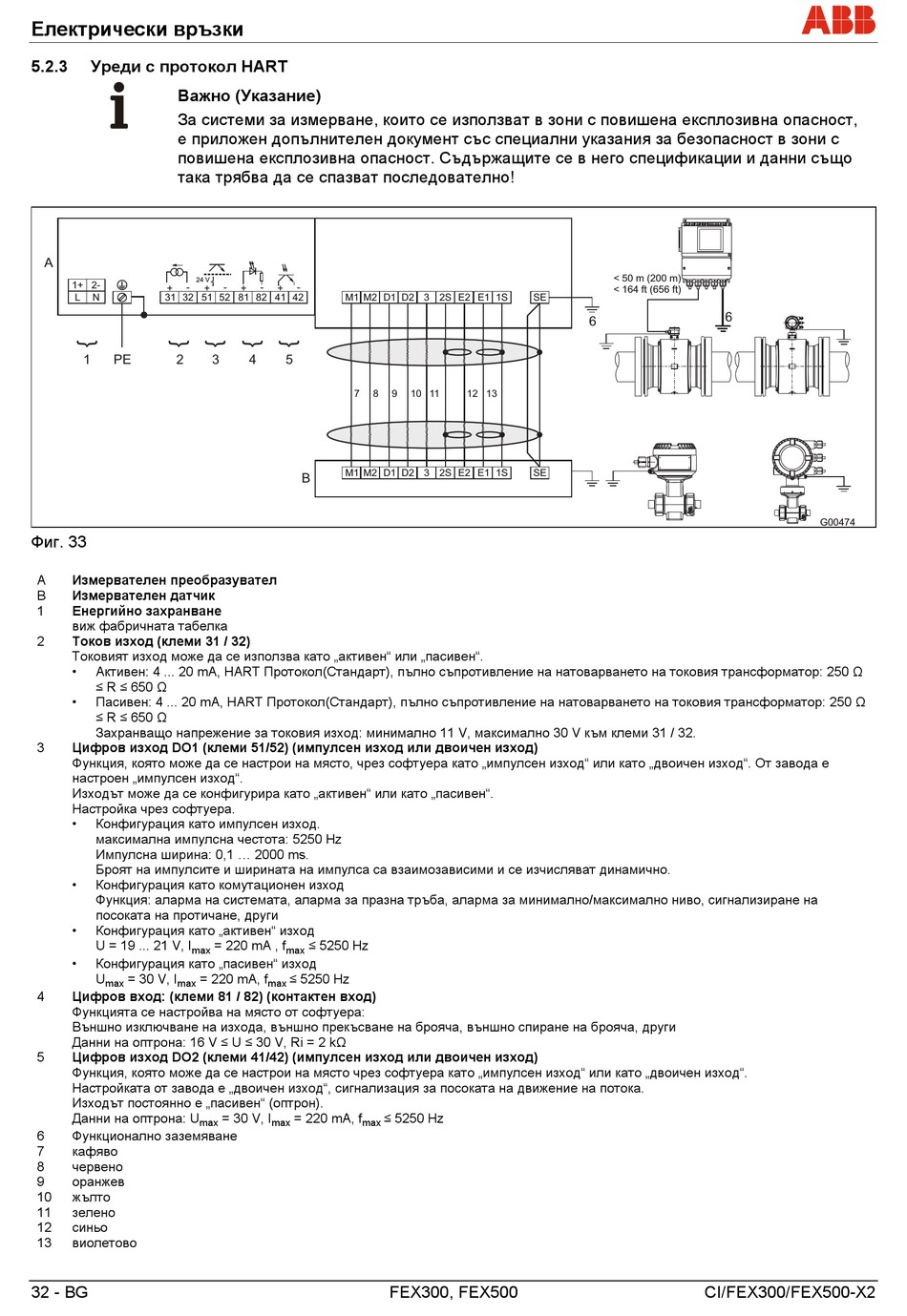

Електрически връзки
5.2.3
Уреди с протокол HART
Важно (Указание)
За системи за измерване, които се използват в зони с повишена експлозивна опасност,
е приложен допълнителен документ със специални указания за безопасност в зони с
повишена експлозивна опасност. Съдържащите се в него спецификации и данни също
така трябва да се спазват последователно!
A
24 V
1+ 2-
-
+
L
N
31 32
51 52 81 82 41 42
1
PE
2
Фиг. 33
A
Измервателен преобразувател
B
Измервателен датчик
1
Енергийно захранване
виж фабричната табелка
2
Токов изход (клеми 31 / 32)
Токовият изход може да се използва като „активен" или „пасивен".
•
Активен: 4 ... 20 mA, HART Протокол(Стандарт), пълно съпротивление на натоварването на токовия трансформатор: 250 Ω
≤ R ≤ 650 Ω
•
Пасивен: 4 ... 20 mA, HART Протокол(Стандарт), пълно съпротивление на натоварването на токовия трансформатор: 250 Ω
≤ R ≤ 650 Ω
Захранващо напрежение за токовия изход: минимално 11 V, максимално 30 V към клеми 31 / 32.
3
Цифров изход DO1 (клеми 51/52) (импулсен изход или двоичен изход)
Функция, която може да се настрои на място, чрез софтуера като „импулсен изход" или като „двоичен изход". От завода е
настроен „импулсен изход".
Изходът може да се конфигурира като „активен" или като „пасивен".
Настройка чрез софтуера.
•
Конфигурация като импулсен изход.
максимална импулсна честота: 5250 Hz
Импулсна ширина: 0,1 ... 2000 ms.
Броят на импулсите и ширината на импулса са взаимозависими и се изчисляват динамично.
•
Конфигурация като комутационен изход
Функция: аларма на системата, аларма за празна тръба, аларма за минимално/максимално ниво, сигнализиране на
посоката на протичане, други
•
Конфигурация като „активен" изход
U = 19 ... 21 V, I
max
•
Конфигурация като „пасивен" изход
U
= 30 V, I
= 220 mA, f
max
max
4
Цифров вход: (клеми 81 / 82) (контактен вход)
Функцията се настройва на място от софтуера:
Външно изключване на изхода, външно прекъсване на брояча, външно спиране на брояча, други
Данни на оптрона: 16 V ≤ U ≤ 30 V, Ri = 2 kΩ
5
Цифров изход DO2 (клеми 41/42) (импулсен изход или двоичен изход)
Функция, която може да се настрои на място чрез софтуера като „импулсен изход" или като „двоичен изход".
Настройката от завода е „двоичен изход", сигнализация за посоката на движение на потока.
Изходът постоянно е „пасивен" (оптрон).
Данни на оптрона: U
max
6
Функционално заземяване
7
кафяво
8
червено
9
оранжев
10
жълто
11
зелено
12
синьо
13
виолетово
32 - BG
-
-
-
+
+
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 220 mA , f
≤ 5250 Hz
max
≤ 5250 Hz
max
= 30 V, I
= 220 mA, f
max
max
SE
9
10 11
12 13
SE
≤ 5250 Hz
FEX300, FEX500
< 50 m (200 m)
< 164 ft (656 ft)
6
6
CI/FEX300/FEX500-X2
G00474
