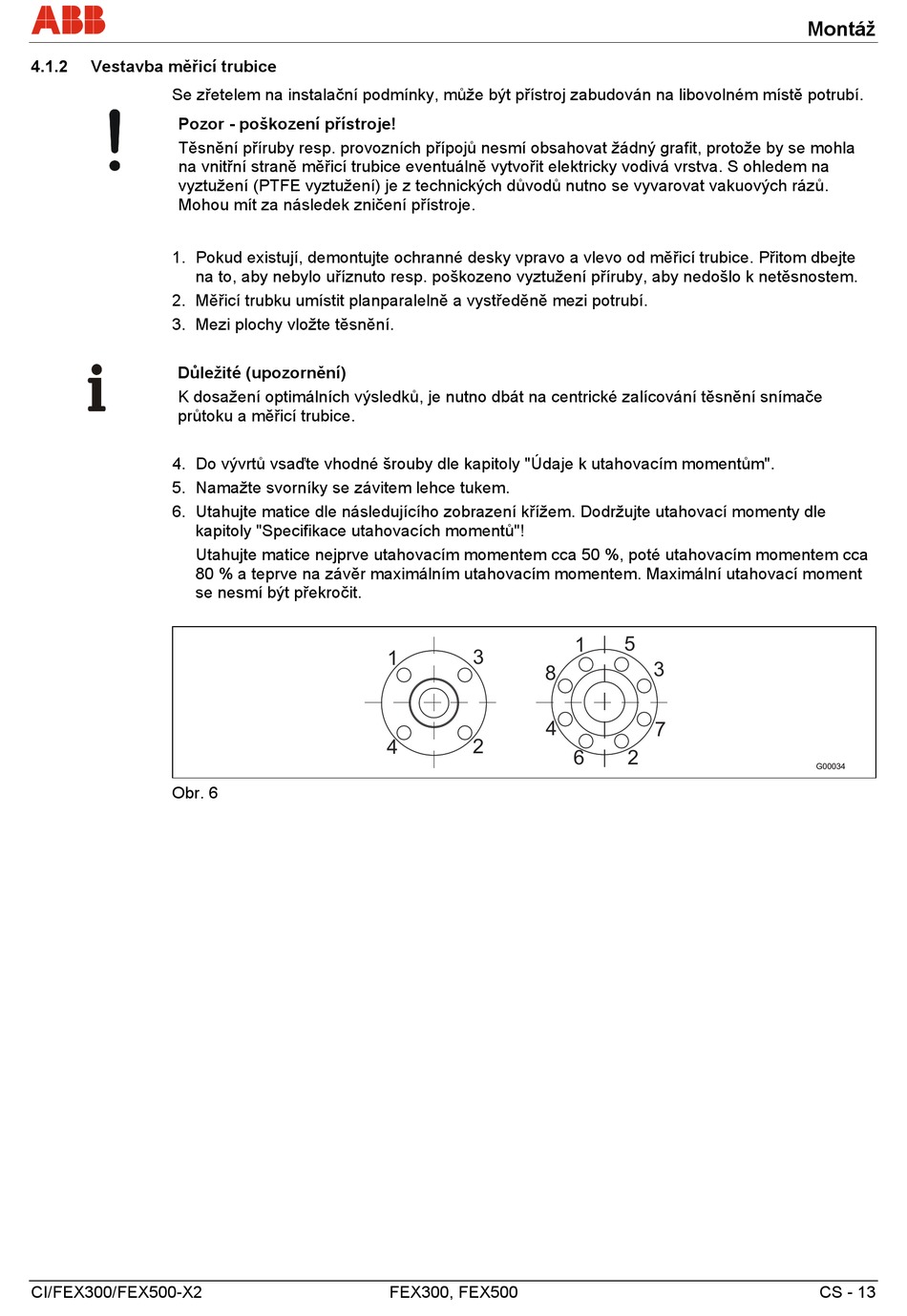

4.1.2
Vestavba měřicí trubice
Se zřetelem na instalační podmínky, může být přístroj zabudován na libovolném místě potrubí.
Pozor - poškození přístroje!
Těsnění příruby resp. provozních přípojů nesmí obsahovat žádný grafit, protože by se mohla
na vnitřní straně měřicí trubice eventuálně vytvořit elektricky vodivá vrstva. S ohledem na
vyztužení (PTFE vyztužení) je z technických důvodů nutno se vyvarovat vakuových rázů.
Mohou mít za následek zničení přístroje.
1. Pokud existují, demontujte ochranné desky vpravo a vlevo od měřicí trubice. Přitom dbejte
na to, aby nebylo uříznuto resp. poškozeno vyztužení příruby, aby nedošlo k netěsnostem.
2. Měřicí trubku umístit planparalelně a vystředěně mezi potrubí.
3. Mezi plochy vložte těsnění.
Důležité (upozornění)
K dosažení optimálních výsledků, je nutno dbát na centrické zalícování těsnění snímače
průtoku a měřicí trubice.
4. Do vývrtů vsaďte vhodné šrouby dle kapitoly "Údaje k utahovacím momentům".
5. Namažte svorníky se závitem lehce tukem.
6. Utahujte matice dle následujícího zobrazení křížem. Dodržujte utahovací momenty dle
kapitoly "Specifikace utahovacích momentů"!
Utahujte matice nejprve utahovacím momentem cca 50 %, poté utahovacím momentem cca
80 % a teprve na závěr maximálním utahovacím momentem. Maximální utahovací moment
se nesmí být překročit.
Obr. 6
CI/FEX300/FEX500-X2
3
1
8
4
4
2
FEX300, FEX500
5
1
3
7
6
2
Montáž
G00034
CS - 13
