Prietaisų modeliai
2 Prietaisų modeliai
Svarbu (nurodymas)
Matavimo sistemoms, kurios naudojamos potencialiai sprogioje aplinkoje, pridedamas
papildomas dokumentas su sprogios aplinkos saugos nuorodomis. Čia pateiktų nuostatų ir
duomenų reikia visada nuosekliai laikytis.!

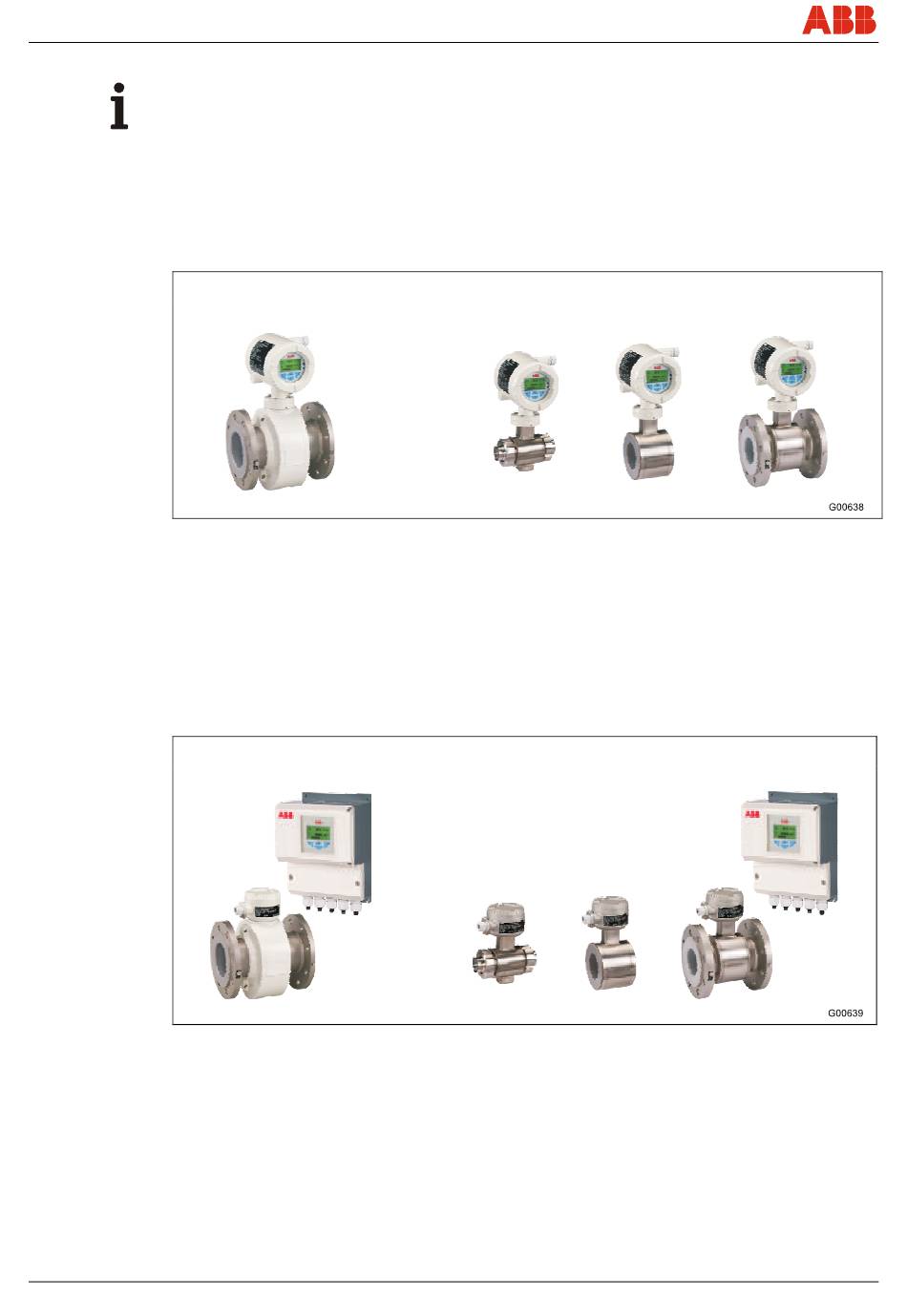

2.1.1 Ištisinės konstrukcijos modelis
Matavimo keitiklis ir matavimo jutiklis – tai mechaninis blokas.
1 pav.
2.1.2 Atskiros konstrukcijos modelis
Matavimo keitiklis erdviniu požiūriu montuojamas atskirai nuo matavimo jutiklio. Elektrinė jungtis
tarp matavimo keitiklio ir matavimo jutiklio padaroma signaliniu kabeliu.
Iki 50 m (164 ft) ilgio signalų kabelius, kai minimalus laidumas yra 5 µS/cm, galima naudoti be
priešstiprintuvio.
Su priešstiprintuviu maksimalus signalų kabelio ilgis gali būti iki 200 m (656 ft)
2 pav.
