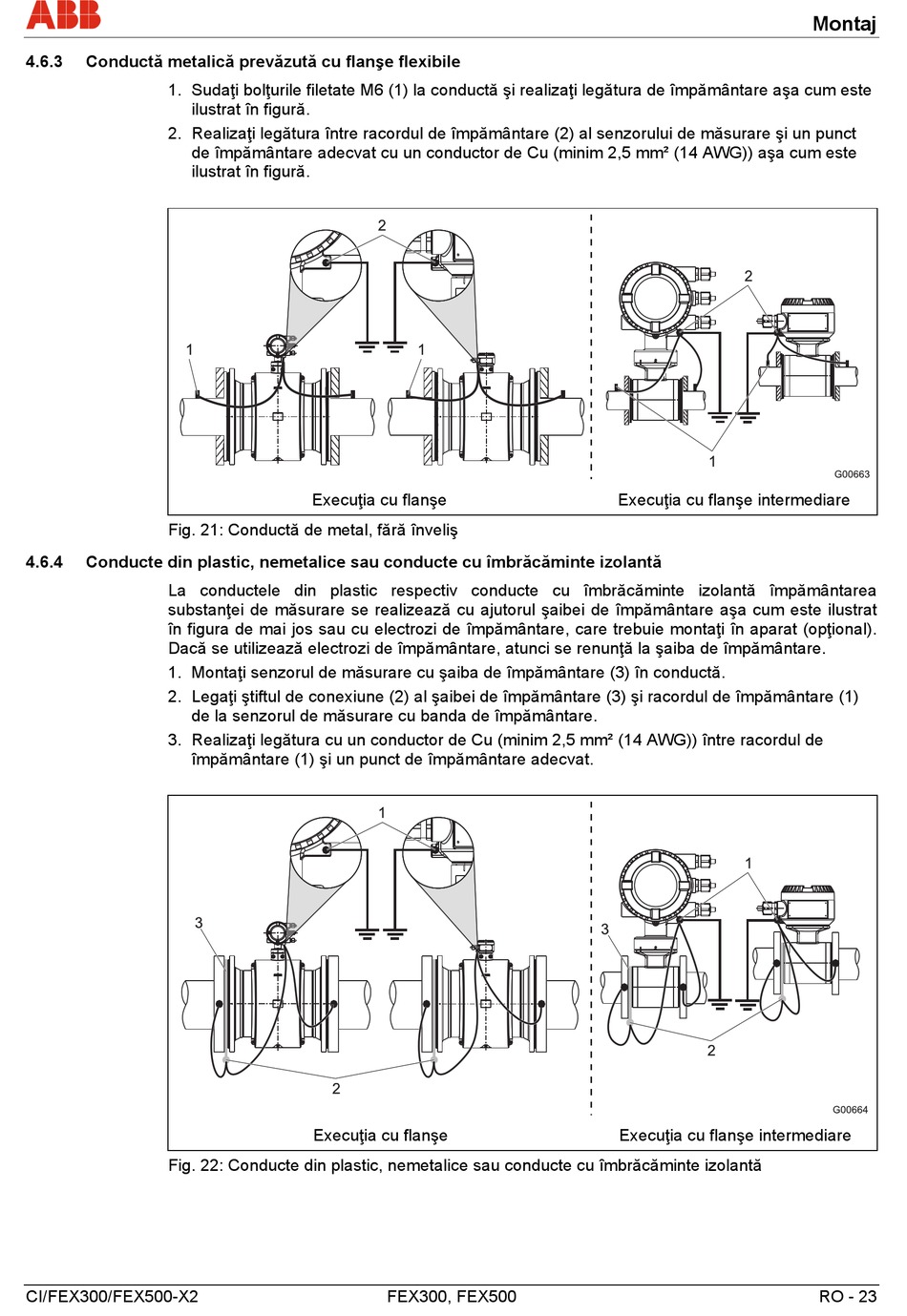

4.6.3 Conductă metalică prevăzută cu flanşe flexibile
1. Sudaţi bolţurile filetate M6 (1) la conductă şi realizaţi legătura de împământare aşa cum este
ilustrat în figură.
2. Realizaţi legătura între racordul de împământare (2) al senzorului de măsurare şi un punct
de împământare adecvat cu un conductor de Cu (minim 2,5 mm² (14 AWG)) aşa cum este
ilustrat în figură.
Fig. 21: Conductă de metal, fără înveliş
4.6.4 Conducte din plastic, nemetalice sau conducte cu îmbrăcăminte izolantă
La conductele din plastic respectiv conducte cu îmbrăcăminte izolantă împământarea
substanţei de măsurare se realizează cu ajutorul şaibei de împământare aşa cum este ilustrat
în figura de mai jos sau cu electrozi de împământare, care trebuie montaţi în aparat (opţional).
Dacă se utilizează electrozi de împământare, atunci se renunţă la şaiba de împământare.
1. Montaţi senzorul de măsurare cu şaiba de împământare (3) în conductă.
2. Legaţi ştiftul de conexiune (2) al şaibei de împământare (3) şi racordul de împământare (1)
de la senzorul de măsurare cu banda de împământare.
3. Realizaţi legătura cu un conductor de Cu (minim 2,5 mm² (14 AWG)) între racordul de
împământare (1) şi un punct de împământare adecvat.
Fig. 22: Conducte din plastic, nemetalice sau conducte cu îmbrăcăminte izolantă
CI/FEX300/FEX500-X2
Execuţia cu flanşe
Execuţia cu flanşe
FEX300, FEX500
Execuţia cu flanşe intermediare
Execuţia cu flanşe intermediare
Montaj
RO - 23
