ABB ProcessMaster FEX300 Inbetriebnahmeanleitung Seite 45

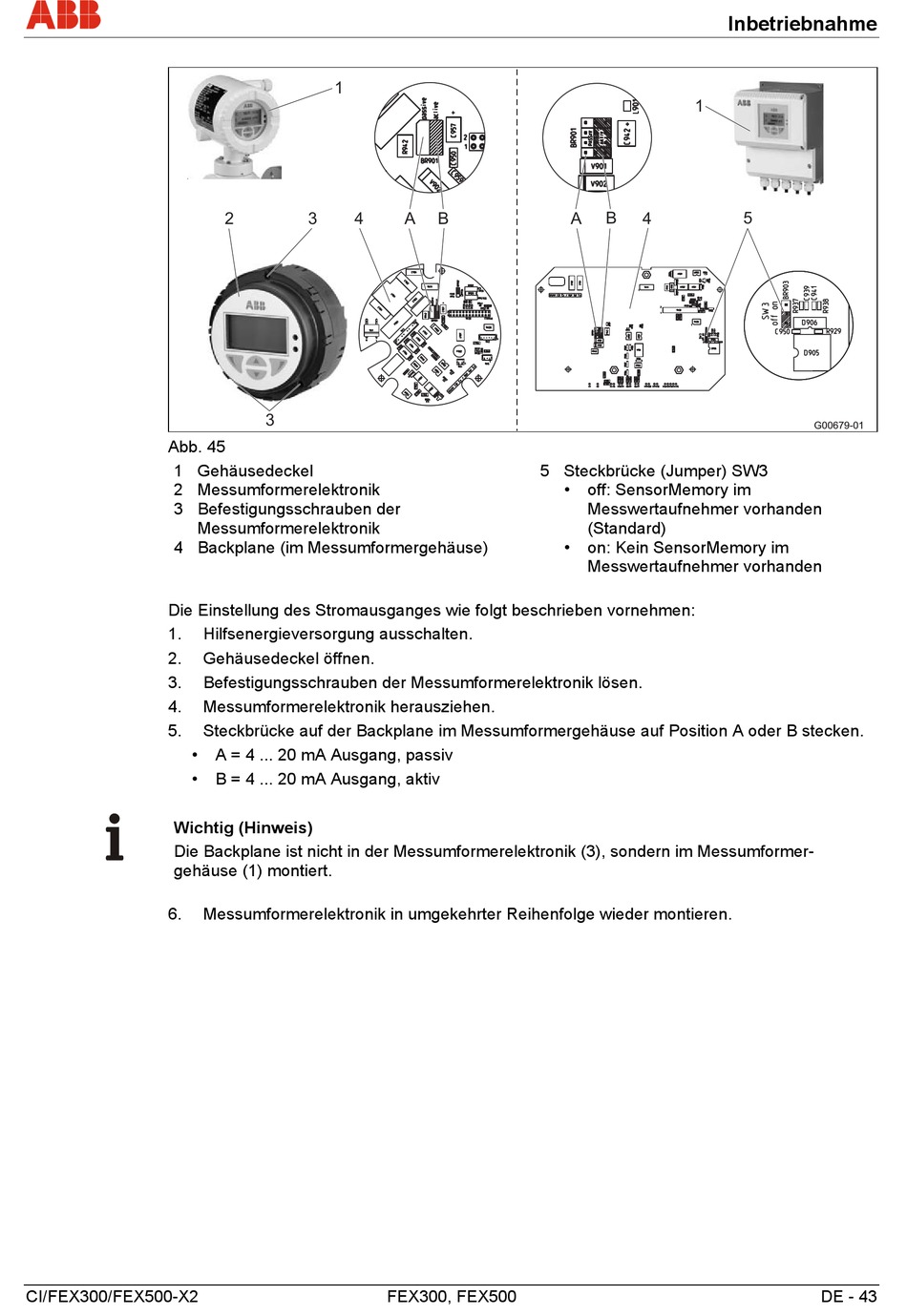

Abb. 45
1 Gehäusedeckel
2 Messumformerelektronik
3 Befestigungsschrauben der
Messumformerelektronik
4 Backplane (im Messumformergehäuse)
Die Einstellung des Stromausganges wie folgt beschrieben vornehmen:
1.
2.
3.
4.
5.
•
•
Wichtig (Hinweis)
Die Backplane ist nicht in der Messumformerelektronik (3), sondern im Messumformer-
gehäuse (1) montiert.
6.
CI/FEX300/FEX500-X2
1
2 3 4
3
Hilfsenergieversorgung ausschalten.
Gehäusedeckel öffnen.
Befestigungsschrauben der Messumformerelektronik lösen.
Messumformerelektronik herausziehen.
Steckbrücke auf der Backplane im Messumformergehäuse auf Position A oder B stecken.
A = 4 ... 20 mA Ausgang, passiv
B = 4 ... 20 mA Ausgang, aktiv
Messumformerelektronik in umgekehrter Reihenfolge wieder montieren.
A B
5 Steckbrücke (Jumper) SW3
FEX300, FEX500
Inbetriebnahme
1
A B 4
• off: SensorMemory im
Messwertaufnehmer vorhanden
(Standard)
• on: Kein SensorMemory im
Messwertaufnehmer vorhanden
5
G00679-01
DE - 43
