5.2.2
Измервателен преобразувател
Външното екраниране на кабела се закрепва със кобата (3) (от торбичката, приложена
към опаковката в отделението за включване) върху събирателната шина.
Екраните на сигналните жила служат като "водещ екран" за пренасянето на
измервателния сигнал.
Кабелът се свързва съм измервателния датчик и измервателния преобразувател
съгласно схемата на свързване.

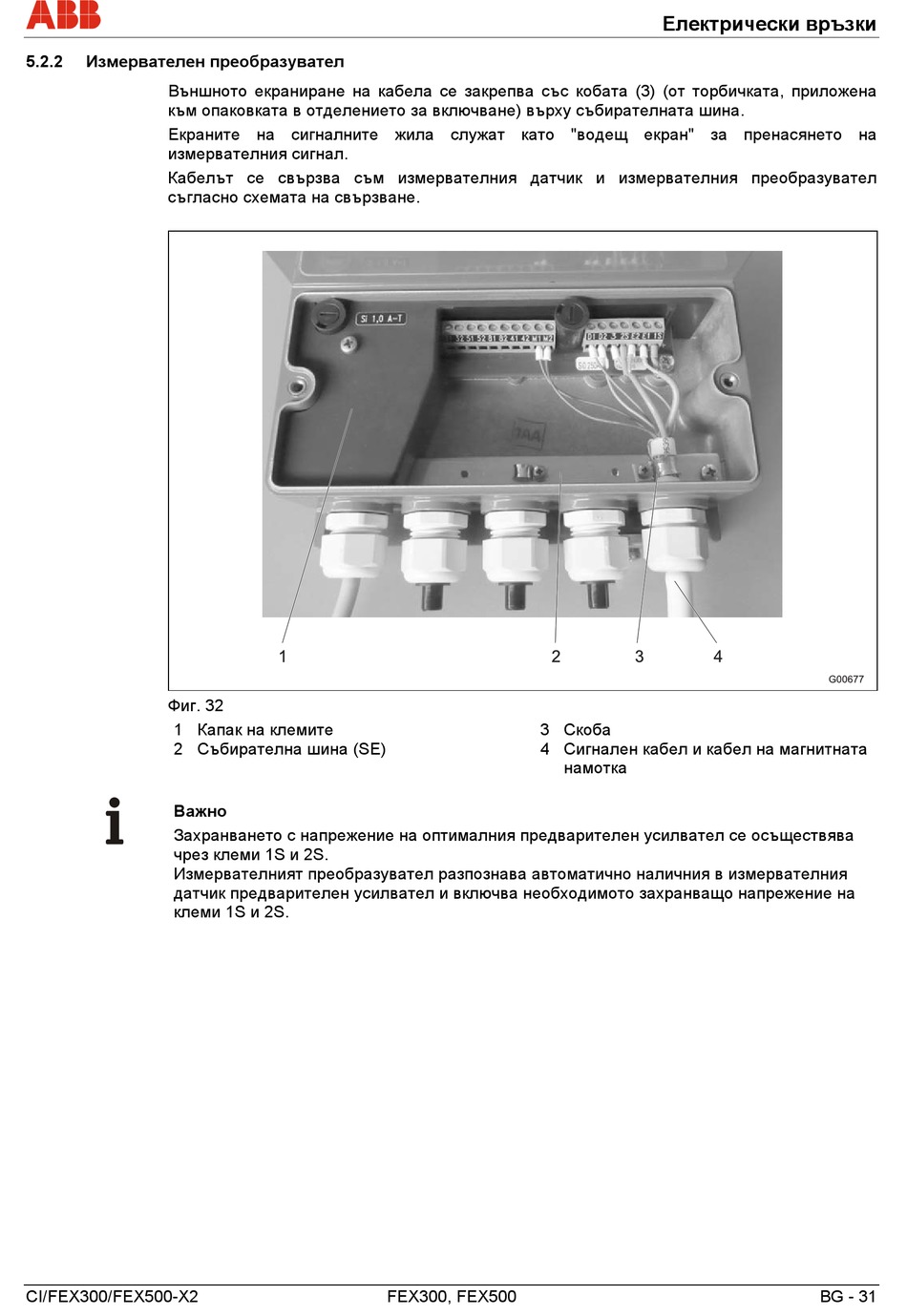

Фиг. 32
1 Капак на клемите
2 Събирателна шина (SE)
Важно
Захранването с напрежение на оптималния предварителен усилвател се осъществява
чрез клеми 1S и 2S.
Измервателният преобразувател разпознава автоматично наличния в измервателния
датчик предварителен усилвател и включва необходимото захранващо напрежение на
клеми 1S и 2S.
CI/FEX300/FEX500-X2
3 Скоба
4 Сигнален кабел и кабел на магнитната
FEX300, FEX500
Електрически връзки
намотка
BG - 31
