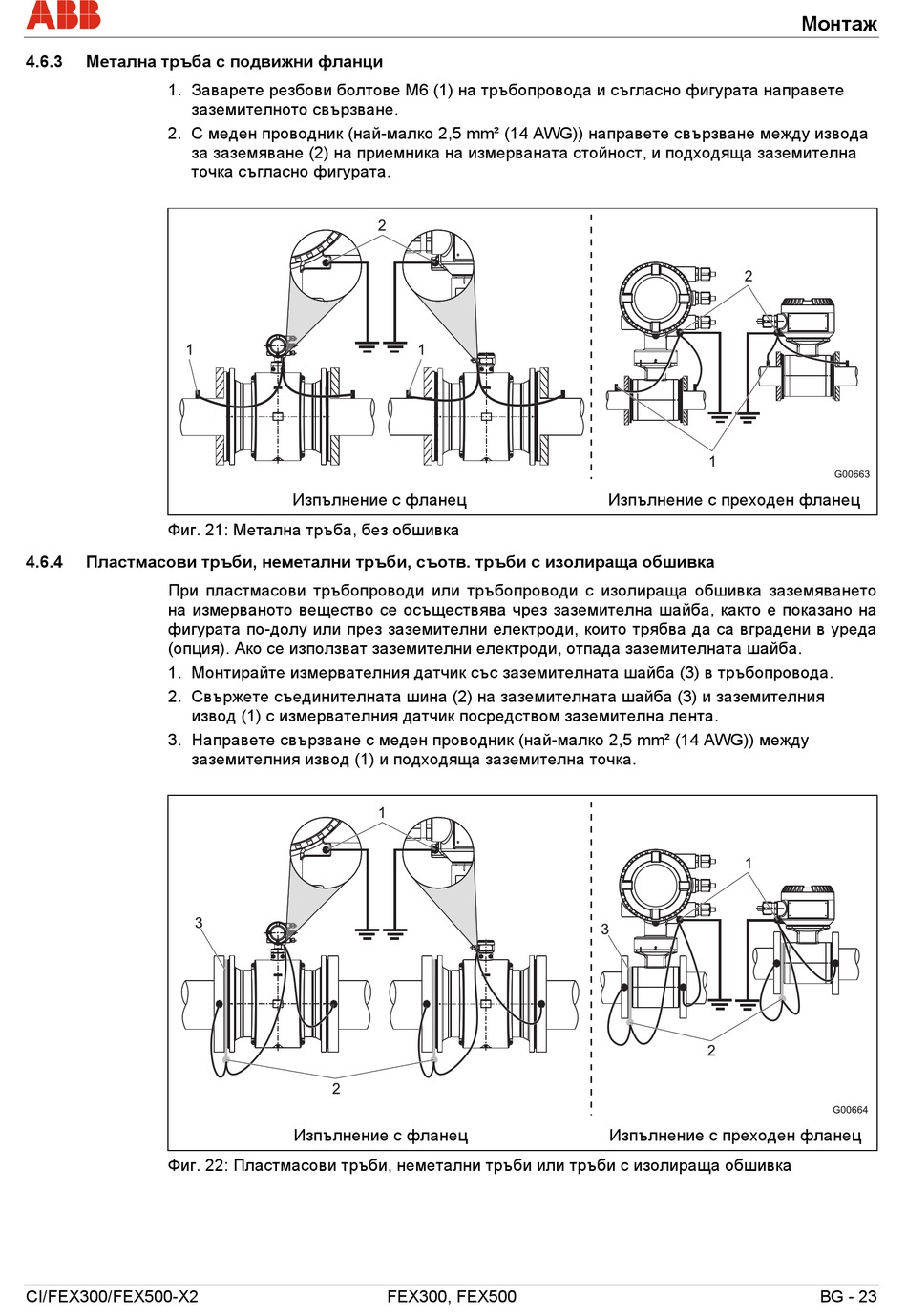

4.6.3
Метална тръба с подвижни фланци
1. Заварете резбови болтове М6 (1) на тръбопровода и съгласно фигурата направете
заземителното свързване.
2. С меден проводник (най-малко 2,5 mm² (14 AWG)) направете свързване между извода
за заземяване (2) на приемника на измерваната стойност, и подходяща заземителна
точка съгласно фигурата.
Фиг. 21: Метална тръба, без обшивка
4.6.4
Пластмасови тръби, неметални тръби, съотв. тръби с изолираща обшивка
При пластмасови тръбопроводи или тръбопроводи с изолираща обшивка заземяването
на измерваното вещество се осъществява чрез заземителна шайба, както е показано на
фигурата по-долу или през заземителни електроди, които трябва да са вградени в уреда
(опция). Ако се използват заземителни електроди, отпада заземителната шайба.
1. Монтирайте измервателния датчик със заземителната шайба (3) в тръбопровода.
2. Свържете съединителната шина (2) на заземителната шайба (3) и заземителния
извод (1) с измервателния датчик посредством заземителна лента.
3. Направете свързване с меден проводник (най-малко 2,5 mm² (14 AWG)) между
заземителния извод (1) и подходяща заземителна точка.
Фиг. 22: Пластмасови тръби, неметални тръби или тръби с изолираща обшивка
CI/FEX300/FEX500-X2
Изпълнение с фланец
Изпълнение с фланец
FEX300, FEX500
Изпълнение с преходен фланец
Изпълнение с преходен фланец
Монтаж
BG - 23
