Montáž
4
Montáž
Dôležité (upozornenie)
K meracím systémom, ktoré sa používajú v prostredí s nebezpečenstvom výbuchu, je
priložený prídavný dokument s bezpečnostnými pokynmi pre výbušné prostredie. Údaje
uvedené v tomto dokumente sa musia taktiež dôsledne dodržiavať!
4.1
Všeobecné pokyny k montáži
Pri montáži sa musia dodržať nasledovné body:
•
Smer prietoku musí zodpovedať označeniu - ak sa nachádza na zariadení.
•
Pri všetkých prírubových skrutkách sa musí dodržať maximálny uťahovací moment.
•
Prístroje zabudujte bez mechanického napätia (torzia, ohyb).
•
Prírubové/medziprírubové prístroje majú byť zabudované s protiprírubami rovnobežnými v
rovine a len s vhodnými tesneniami.
•
Používajte tesnenia z materiálu, ktorý je znášanlivý s meraným médiom a vydrží teplotu
meraného média.
•
Tesnenia nemôžu zasahovať do prietokovej oblasti, pretože prípadné vírenie ovplyvňuje
presnosť prístroja.
•
Potrubie nemôže vytvárať žiadne nedovolené sily a momenty na prístroj.
•
Uzatváracie zátky v káblových vývodkách odstráňte až pri montáži elektrických káblov.
•
Dávajte pozor na správne osadenie tesnení krytu telesa. Kryt starostlivo uzatvorte. Skrutky
krytu pevne dotiahnite.
•
Pri oddelenom meracom prevodníku ho nainštalujte na mieste, ktoré je čo najviac bez
vibrácií.
•
Merací prevodník a snímač nameraných hodnôt nevystavujte priamemu slnečnému žiareniu,
prípadne zabezpečte ochranu pred slnkom.
•
Pri montáži meracieho prevodníka v ovládacej skrini treba zabezpečiť dostatočné chladenie.
4.1.1
Podpery pri menovitej svetlosti väčšej ako DN 400
Pozor - poškodenie prístroja!
Pri nesprávnom podopretí sa môže teleso stlačiť a magnetické cievky, ktoré ležia vo vnútri, sa
môžu poškodiť.
Podpery položte na okraj telesa (pozri šípky na obrázku).
Prístroje s menovitou svetlosťou väčšou ako DN 400 sa musia postaviť na základy s
dostatočnou nosnosťou a s podperou.

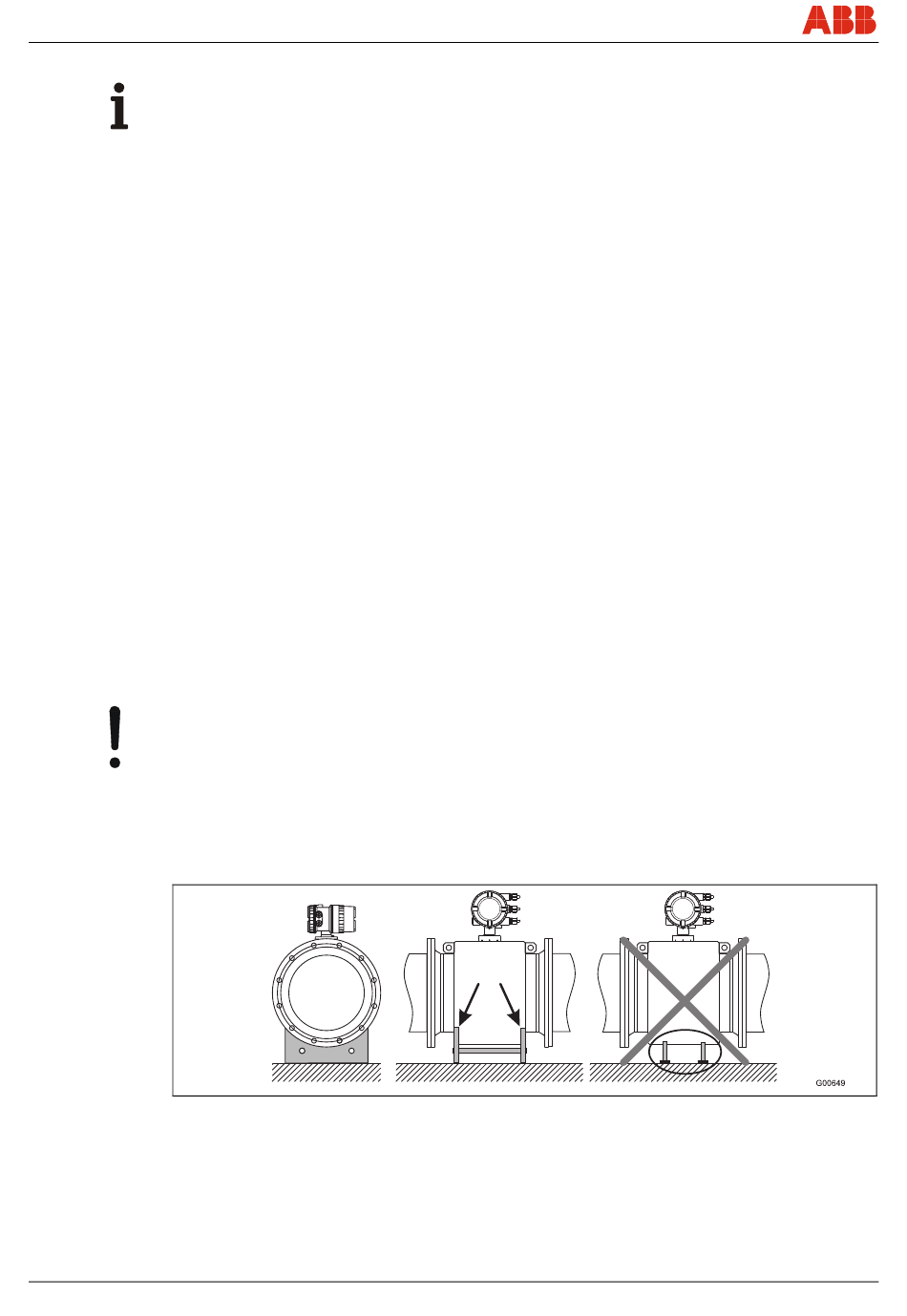

Obr. 5: Podpera pri menovitej svetlosti väčšej ako DN 400
12 - SK
