4.5.7

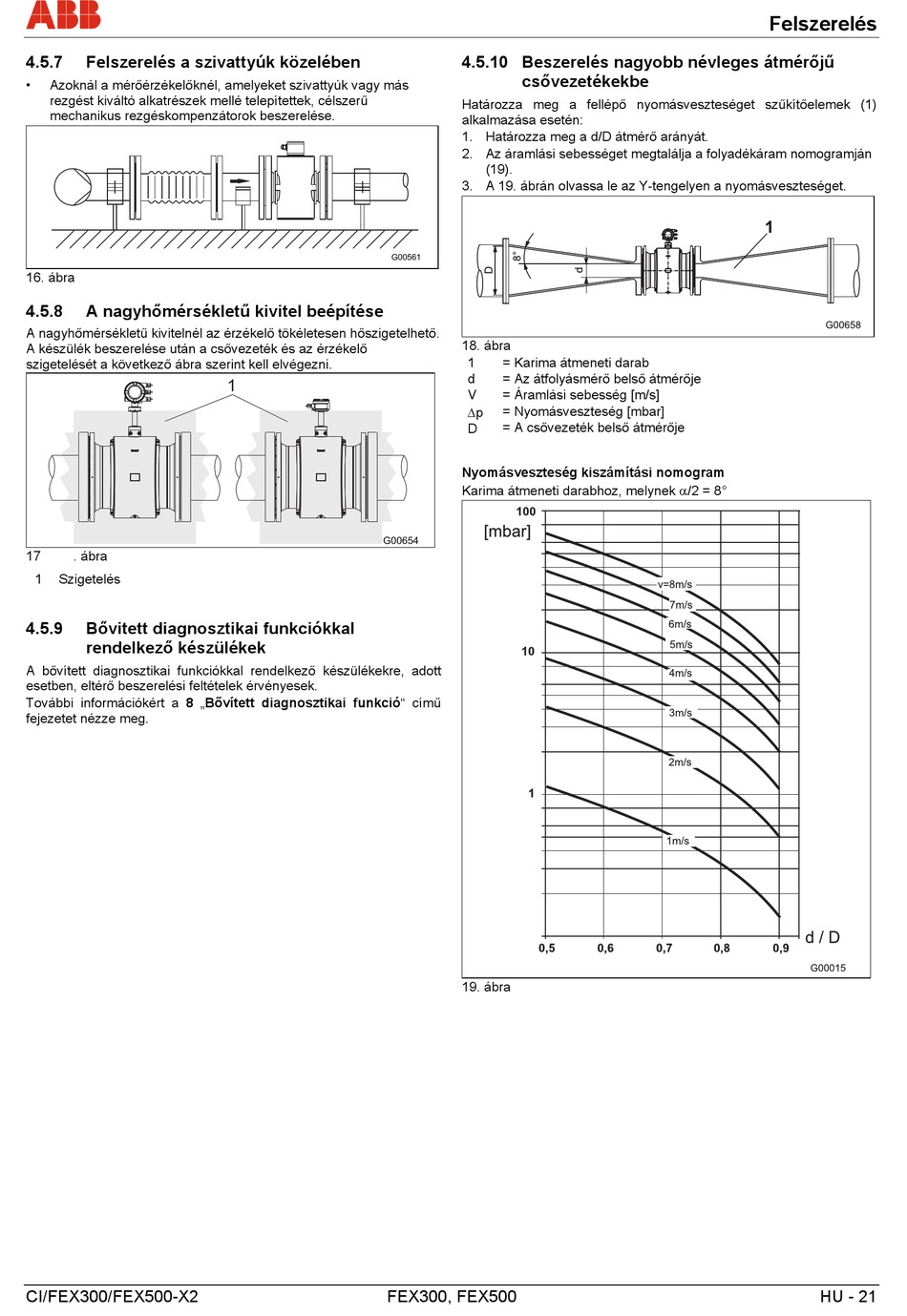

Felszerelés a szivattyúk közelében
•
Azoknál a mérőérzékelőknél, amelyeket szivattyúk vagy más
rezgést kiváltó alkatrészek mellé telepítettek, célszerű
mechanikus rezgéskompenzátorok beszerelése.
16. ábra
4.5.8
A nagyhőmérsékletű kivitel beépítése
A nagyhőmérsékletű kivitelnél az érzékelő tökéletesen hőszigetelhető.
A készülék beszerelése után a csővezeték és az érzékelő
szigetelését a következő ábra szerint kell elvégezni.
17
. ábra
1 Szigetelés
4.5.9
Bővitett diagnosztikai funkciókkal
rendelkező készülékek
A bővített diagnosztikai funkciókkal rendelkező készülékekre, adott
esetben, eltérő beszerelési feltételek érvényesek.
További információkért a 8 „Bővített diagnosztikai funkció" című
fejezetet nézze meg.
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
G00561
1
G00654
FEX300, FEX500
4.5.10 Beszerelés nagyobb névleges átmérőjű
csővezetékekbe
Határozza meg a fellépő nyomásveszteséget szűkítőelemek (1)
alkalmazása esetén:
1. Határozza meg a d/D átmérő arányát.
2. Az áramlási sebességet megtalálja a folyadékáram nomogramján
(19).
3. A 19. ábrán olvassa le az Y-tengelyen a nyomásveszteséget.
18. ábra
1
= Karima átmeneti darab
d
= Az átfolyásmérő belső átmérője
V
= Áramlási sebesség [m/s]
p
= Nyomásveszteség [mbar]
= A csővezeték belső átmérője
D
Nyomásveszteség kiszámítási nomogram
Karima átmeneti darabhoz, melynek /2 = 8°
19. ábra
Felszerelés
HU - 21
