Elektros srovės pajungimas
5.2
Matavimo keitiklio prijungimas
Svarbu (nurodymas)
Matavimo sistemoms, kurios naudojamos potencialiai sprogioje aplinkoje, pridedamas
papildomas dokumentas su sprogios aplinkos saugos nuorodomis. Čia pateiktų nuostatų ir
duomenų reikia visada nuosekliai laikytis.!
5.2.1
Pagalbinės energijos prijungimas
Matavimo keitiklio parametrų lentelėje nurodyta prijungimo įtampa ir srovės sąnaudos.
Energijos tiekimo linijoje matavimo keitikliui reikia sumontuoti apsauginį laido jungiklį su maks.
10 A nominalia srove.
Energijos tiekimo laido skersmuo ir pasirinktas apsauginis laido jungiklis turi atitikti VDE 0100
normas ir būti pritaikytas pagal srauto matavimo sistemos maitinimo galingumą. Laidai turi
atitikti IEC 227 arba IEC 245.
Apsauginio laido jungiklio negalima montuoti prie matavimo keitiklio ir pažymėti kaip
priklausančio prietaisui.
Energijos tiekimo šaltinis prijungiamas pagal parametrų lentelės duomenis prie gnybtų L (fazė),
N (nulis) arba 1+, 2- ir PE.
Matavimo keitiklį ir matavimo jutiklį reikia prijungti prie funkcinio įžeminimo.
Svarbu (nurodymas)
•
reikia laikyti pagalbinės elektros energijos tiekimo ribinių verčių pagal duomenų lapo ir
naudojimo instrukcijos duomenų.
•
Ilgų kabelių ir mažų laidų skerspjūviu atveju reikia atkreipti dėmesį į įtampos kritimą.
Prietaiso gnybtuose esanti įtampa negali būti mažesnė nei reikalinga minimali vertė.
•
Pagal sujungimo schemą prijungti elektrą.

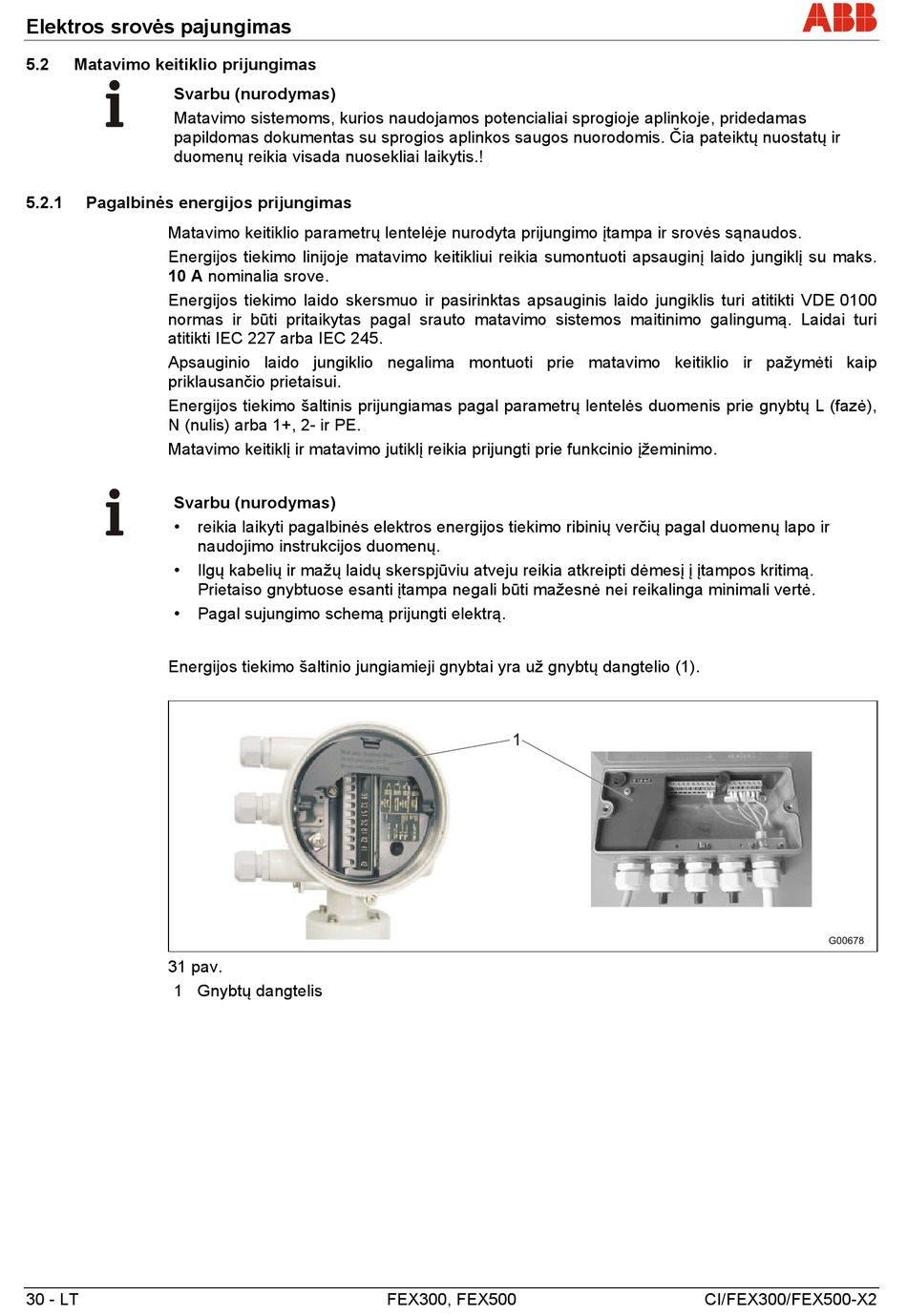

Energijos tiekimo šaltinio jungiamieji gnybtai yra už gnybtų dangtelio (1).
31 pav.
1 Gnybtų dangtelis
30 - LT
FEX300, FEX500
CI/FEX300/FEX500-X2
