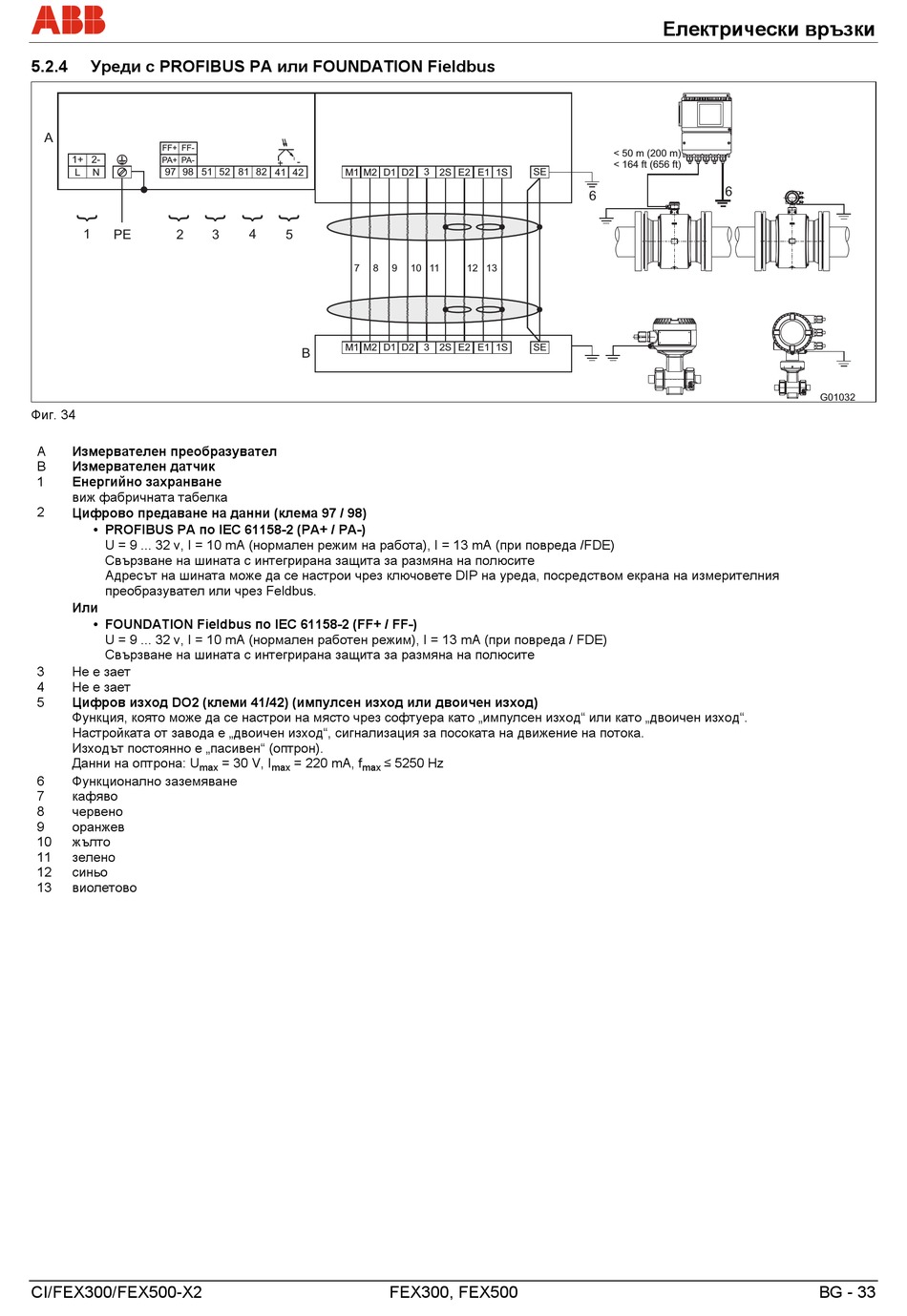

5.2.4 Уреди с PROFIBUS PA или FOUNDATION Fieldbus
A
FF+ FF-
1+ 2-
PA+ PA-
L N 97 98 51 52 81 82 41 42
1 PE 2
Фиг. 34
A Измервателен преобразувател
B Измервателен датчик
1 Енергийно захранване
виж фабричната табелка
2
Цифрово предаване на данни (клема 97 / 98)
• PROFIBUS PA по IEC 61158-2 (PA+ / PA-)
U = 9 ... 32 v, I = 10 mA (нормален режим на работа), I = 13 mA (при повреда /FDE)
Свързване на шината с интегрирана защита за размяна на полюсите
Адресът на шината може да се настрои чрез ключовете DIP на уреда, посредством екрана на измерителния
преобразувател или чрез Feldbus.
Или
• FOUNDATION Fieldbus по IEC 61158-2 (FF+ / FF-)
U = 9 ... 32 v, I = 10 mA (нормален работен режим), I = 13 mA (при повреда / FDE)
Свързване на шината с интегрирана защита за размяна на полюсите
3 Не е зает
4 Не е зает
5 Цифров изход DO2 (клеми 41/42) (импулсен изход или двоичен изход)
Функция, която може да се настрои на място чрез софтуера като „импулсен изход" или като „двоичен изход".
Настройката от завода е „двоичен изход", сигнализация за посоката на движение на потока.
Изходът постоянно е „пасивен" (оптрон).
Данни на оптрона: U
max
6 Функционално заземяване
7 кафяво
8 червено
9 оранжев
10 жълто
11 зелено
12 синьо
13 виолетово
CI/FEX300/FEX500-X2
-
+
M1 M2 D1 D2 3 2S E2 E1 1S
3 4 5
7 8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 30 V, I = 220 mA, f
max max
SE
9 10 11 12 13
SE
≤ 5250 Hz
FEX300, FEX500
Електрически връзки
< 50 m (200 m)
< 164 ft (656 ft)
6
6
