Montaj
4
Montaj
Important (Indicaţie)
Pentru sistemele de măsurare folosite în zone cu pericol de explozie, există un document
suplimentar cu indicaţii de siguranţă cu privire la explozii. De asemenea trebuie respectate în
mod consecvent informaţiile şi datele prezentate!
4.1
Indicaţii generale privind montajul
Următoarele puncte trebuie respectate la montaj:
•
Direcţia fluxului trebuie să corespundă indicaţiilor de pe aparat, în cazul în care există.
•
La toate şuruburile cu flanşe trebuie respectat cuplul de torsiune maxim.
•
Montaţi aparatele fără tensiune mecanică (torsiune, îndoire).
•
Montaţi aparatele cu flanşă/cu flanşă intermediară cu contraflanşe în plan paralel şi numai cu
garnituri adecvate.
•
Folosiţi garnituri dintr-un material compatibil cu substanţa de măsurare şi cu temperatura
substanţei de măsurare.
•
Garniturile nu trebuie să ajungă în zona fluxului, deoarece eventualele turbioane pot
influenţa precizia aparatului.
•
Conducta nu are voie să exercite forţe şi momente nepermise asupra aparatului.
•
Capacul de închidere din îmbinările înşurubate ale cablului se vor îndepărta abia la montajul
cablului electric.
•
Aveţi grijă la poziţia corectă a garniturii capacului carcasei. Închideţi cu atenţie capacul.
Strângeţi ferm şuruburile capacului.
•
În cazul unui transductor separat de măsură (MAG-XE) acesta se va instala într-un punct
îndepărtat fără vibraţii.
•
Nu expuneţi transductorul de măsură şi senzorul de măsurare razelor directe ale soarelui,
eventual trebuie prevăzută o protecţie împotriva soarelui.
•
La montajul transductorului de măsură într-un dulap de comandă se va asigura răcirea
suficientă.
4.1.1
Susţinerile la diametre nominale mai mari de DN 400
Aviz - Deteriorarea aparatului!
La susţinerea greşită carcasa poate fi înfundată şi bobinele magnetice din interior pot fi
deteriorate.
Susţinerile se vor poziţiona pe marginea carcasei (vezi săgeţile din figură).
Aparatele cu diametre nominale mai mari de DN 400 trebuie aşezate pe o fundaţie suficient de
puternică folosind o proptea.

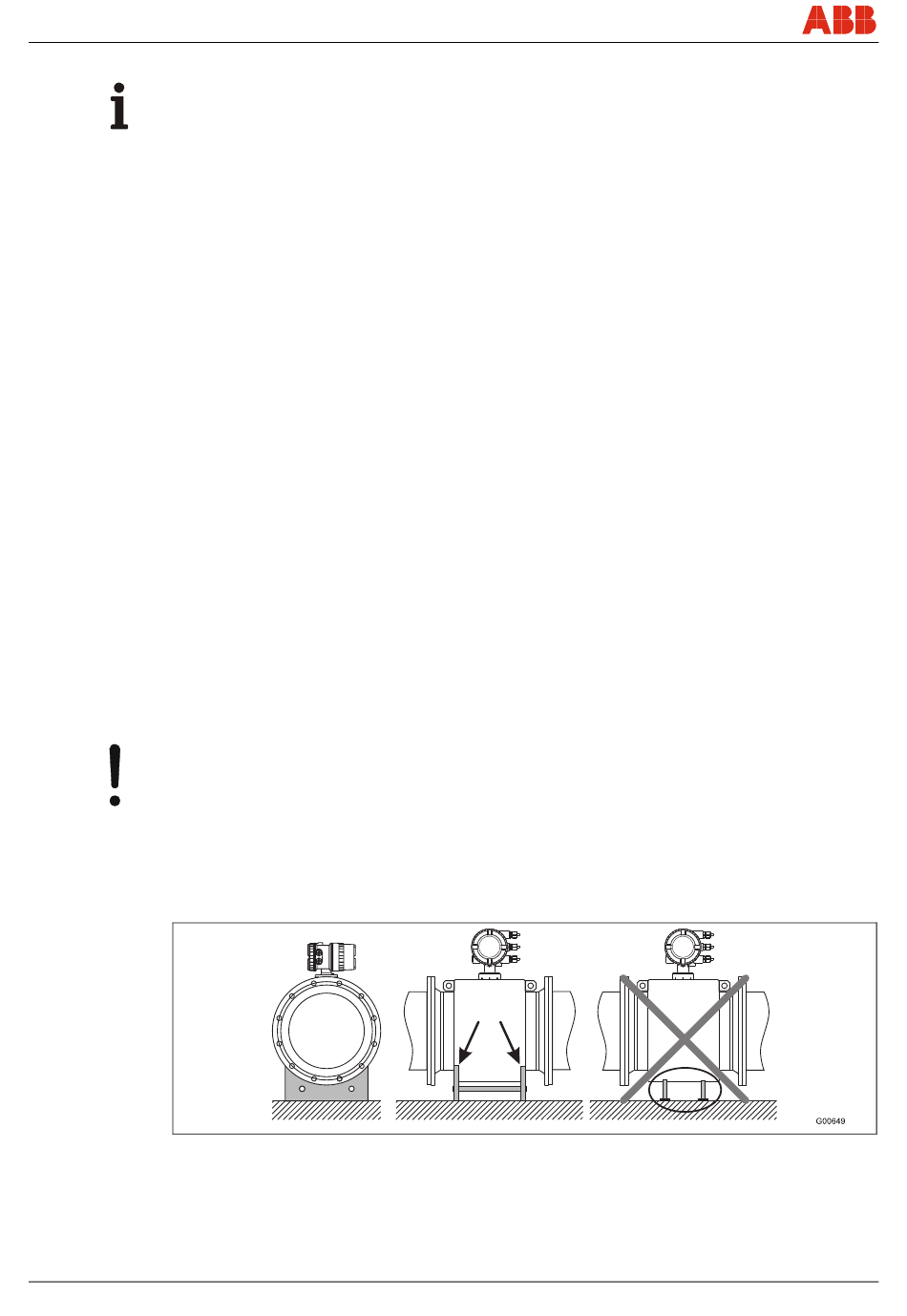

Fig. 5: Susţinerea la diametre nominale mai mari de DN 400
12 - RO
FEX300, FEX500
CI/FEX300/FEX500-X2
