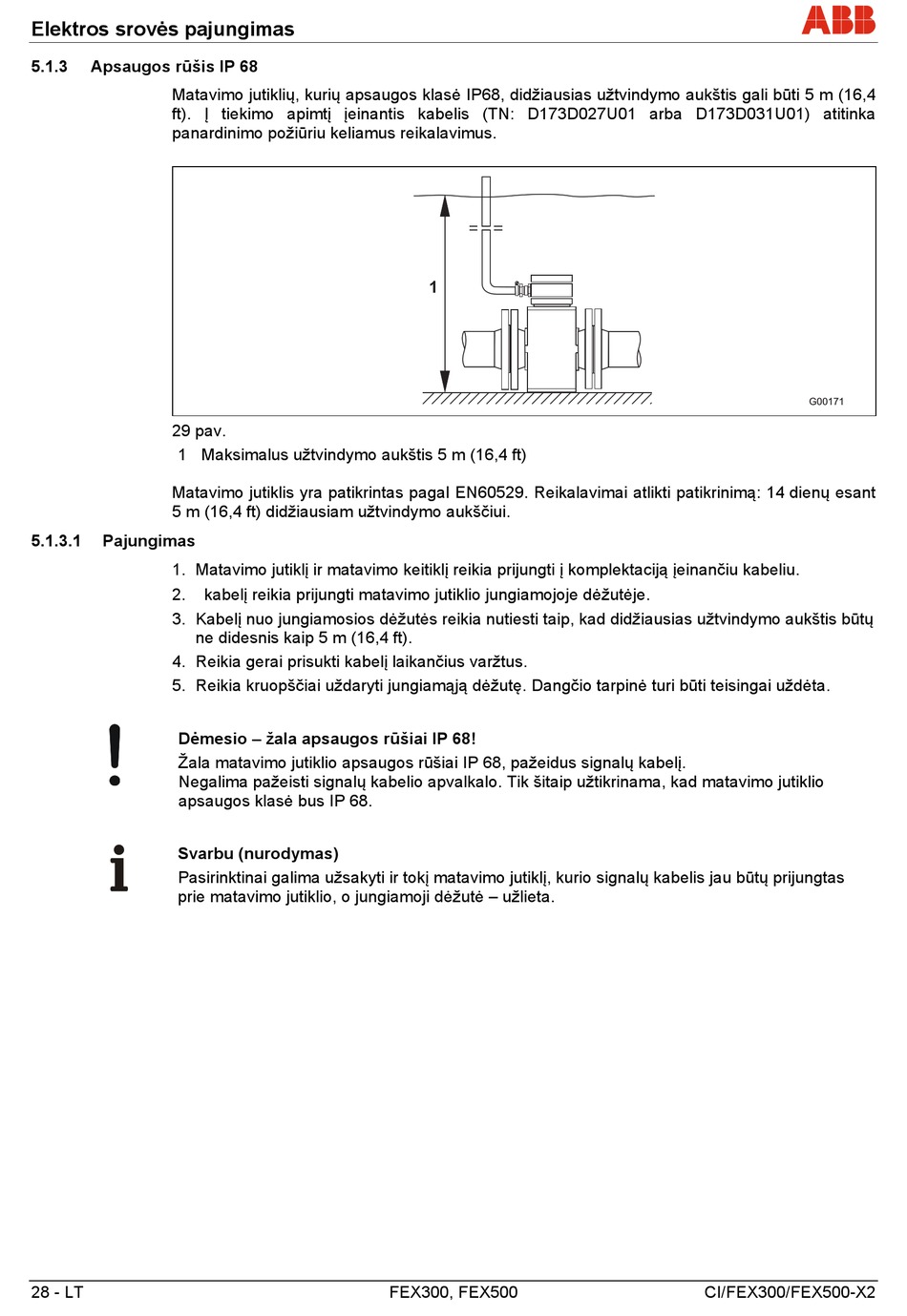

Elektros srovės pajungimas
5.1.3
Apsaugos rūšis IP 68
Matavimo jutiklių, kurių apsaugos klasė IP68, didžiausias užtvindymo aukštis gali būti 5 m (16,4
ft). Į tiekimo apimtį įeinantis kabelis (TN: D173D027U01 arba D173D031U01) atitinka
panardinimo požiūriu keliamus reikalavimus.
29 pav.
1 Maksimalus užtvindymo aukštis 5 m (16,4 ft)
Matavimo jutiklis yra patikrintas pagal EN60529. Reikalavimai atlikti patikrinimą: 14 dienų esant
5 m (16,4 ft) didžiausiam užtvindymo aukščiui.
5.1.3.1
Pajungimas
1. Matavimo jutiklį ir matavimo keitiklį reikia prijungti į komplektaciją įeinančiu kabeliu.
2. kabelį reikia prijungti matavimo jutiklio jungiamojoje dėžutėje.
3. Kabelį nuo jungiamosios dėžutės reikia nutiesti taip, kad didžiausias užtvindymo aukštis būtų
ne didesnis kaip 5 m (16,4 ft).
4. Reikia gerai prisukti kabelį laikančius varžtus.
5. Reikia kruopščiai uždaryti jungiamąją dėžutę. Dangčio tarpinė turi būti teisingai uždėta.
Dėmesio – žala apsaugos rūšiai IP 68!
Žala matavimo jutiklio apsaugos rūšiai IP 68, pažeidus signalų kabelį.
Negalima pažeisti signalų kabelio apvalkalo. Tik šitaip užtikrinama, kad matavimo jutiklio
apsaugos klasė bus IP 68.
Svarbu (nurodymas)
Pasirinktinai galima užsakyti ir tokį matavimo jutiklį, kurio signalų kabelis jau būtų prijungtas
prie matavimo jutiklio, o jungiamoji dėžutė – užlieta.
28 - LT
1
FEX300, FEX500
G00171
CI/FEX300/FEX500-X2
