Συναρμολόγηση
4.6
Γείωση
4.6.1
Γενικές πληροφορίες σχετικά με τη γείωση
Προσέξτε τα ακόλουθα σημεία σχετικά με τη γείωση:
•
Σε πλαστικές σωληνώσεις ή μονωμένες, επενδεδυμένες σωληνώσεις η γείωση
πραγματοποιείται μέσω της πλάκας ή των ηλεκτροδίων γείωσης.
•
Σε περίπτωση που παρουσιάζονται ξένες τάσεις παρεμβολών τοποθετήστε από ένα δίσκο
γείωσης μπροστά και πίσω από τον αισθητήρα τιμών μέτρησης.
•
Για μετρολογικούς λόγους, το δυναμικό της λειτουργικής γείωσης πρέπει να είναι
πανομοιότυπο με το δυναμικό της σωλήνωσης.
•
∆εν απαιτείται επιπρόσθετη γείωση μέσω των ακροδεκτών σύνδεσης.
Σημαντικό (υπόδειξη)
Όταν ο αισθητήρας τιμών μέτρησης τοποθετηθεί σε σωλήνες συνθετικού υλικού,
τσιμεντοσωλήνες ή σε σωλήνες με μονωτική επένδυση, μπορεί σε ειδικές περιπτώσεις (π.χ.
διαβρωτικά μέσα, οξέα και βάσεις) να προκύψουν ρεύματα εξισορρόπησης μέσω του
ηλεκτροδίου γείωσης. Μακροχρόνια μπορεί έτσι να καταστραφεί ο αισθητήρας τιμών
μέτρησης, επειδή το ηλεκτρόδιο γείωσης αποικοδομείται ηλεκτροχημικά. Σε αυτές τις
περιπτώσεις πρέπει η γείωση να πραγματοποιηθεί μέσω δίσκων γείωσης. Πρέπει να
τοποθετηθεί ένας δίσκος γείωσης μπροστά από τη συσκευή και μια ροδέλα πίσω από αυτήν.
4.6.2
Μεταλλικός σωλήνας με στερεές φλάντζες
Αποκαταστήστε τη σύνδεση ανάμεσα στη σύνδεση γείωσης (1) του αισθητήρα τιμών μέτρησης,
στις φλάντζες σωλήνωσης και σε ένα κατάλληλο σημείο γείωσης με χάλκινο αγωγό (το λιγότερο
2,5 mm² (14 AWG)) σύμφωνα με την εικόνα.

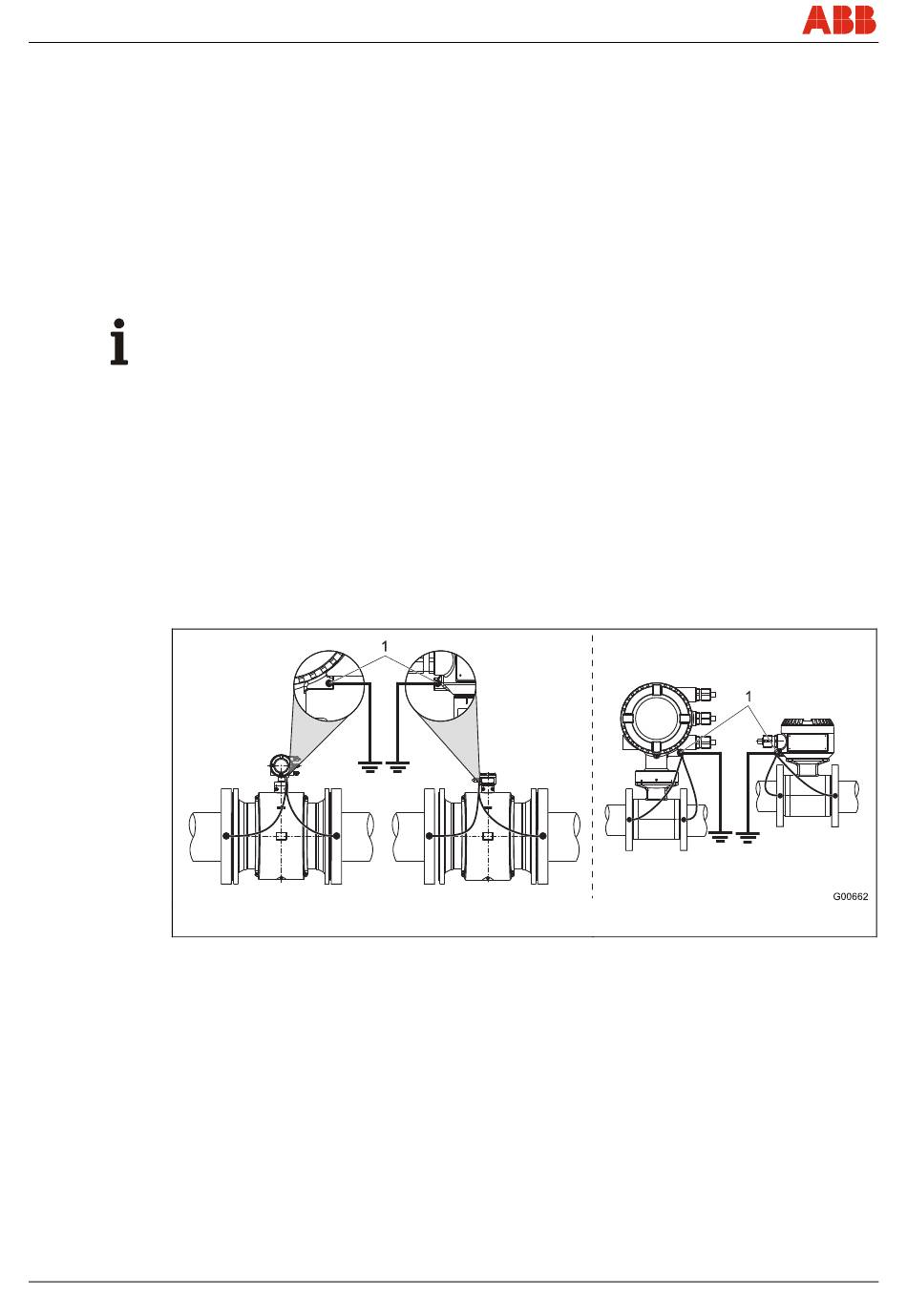

Εικ. 20: Μεταλλικός σωλήνας, χωρίς επένδυση
22 - EL
Έκδοση φλάντζας
FEX300, FEX500
Έκδοση ενδιάμεσης φλάντζας
CI/FEX300/FEX500-X2
