Elektrické přípoje
5.2
Připojení převodníku
Důležité (upozornění)
K měřicím systémům, které budou nasazeny v oblastech ohroženým výbuchem, je přiložen
dodatečný dokument s bezpečnostními upozorněními pro ex-oblasti. V něm uvedené údaje a
data se musí rovněž důsledně dodržovat!
5.2.1
Připojení pomocné energie
Na typovém štítku převodníku jsou údaje o přípojném napětí a odběru proudu.
Do energetického napájecího vedení k převodníku musí být instalován jistič vedení s
maximálním nominálním proudem 10 A.
Průřez napájecího vedení a použitý jistič vedení musí být provedeny dle VDE 0100 a
dimenzovány pro odběr proudu systémem měření průtoku. Vodiče musí odpovídat IEC 227
resp. IEC 245.
Jistič vedení se nemá nacházet v blízkosti převodníku a označen jako náležející k přístroji.
Připojení dodávky energie se provádí podle údajů na typovém štítku ke svorkám L (fáze), N
(nula) nebo 1+, 2- a PE.
Převodník a snímač měřené hodnoty musí být spojeny s funkčním uzemněním.
Důležité (upozornění)
Dbát na mezní hodnoty napájení pomocnou energií podle údajů ve specifikaci a v návodu k
použití.
U dlouhých kabelů a malých průřezů vodičů je nutné mít na zřeteli pokles napětí. Ke
svorkám přístroje přiložené napětí nesmí poklesnout pod minimálně nezbytnou hodnotu.
Elektrické připojení provádět podle schémat zapojení.
Přívodní svorky pro dodávku energii se nachází pod svorkovým krytem (1).

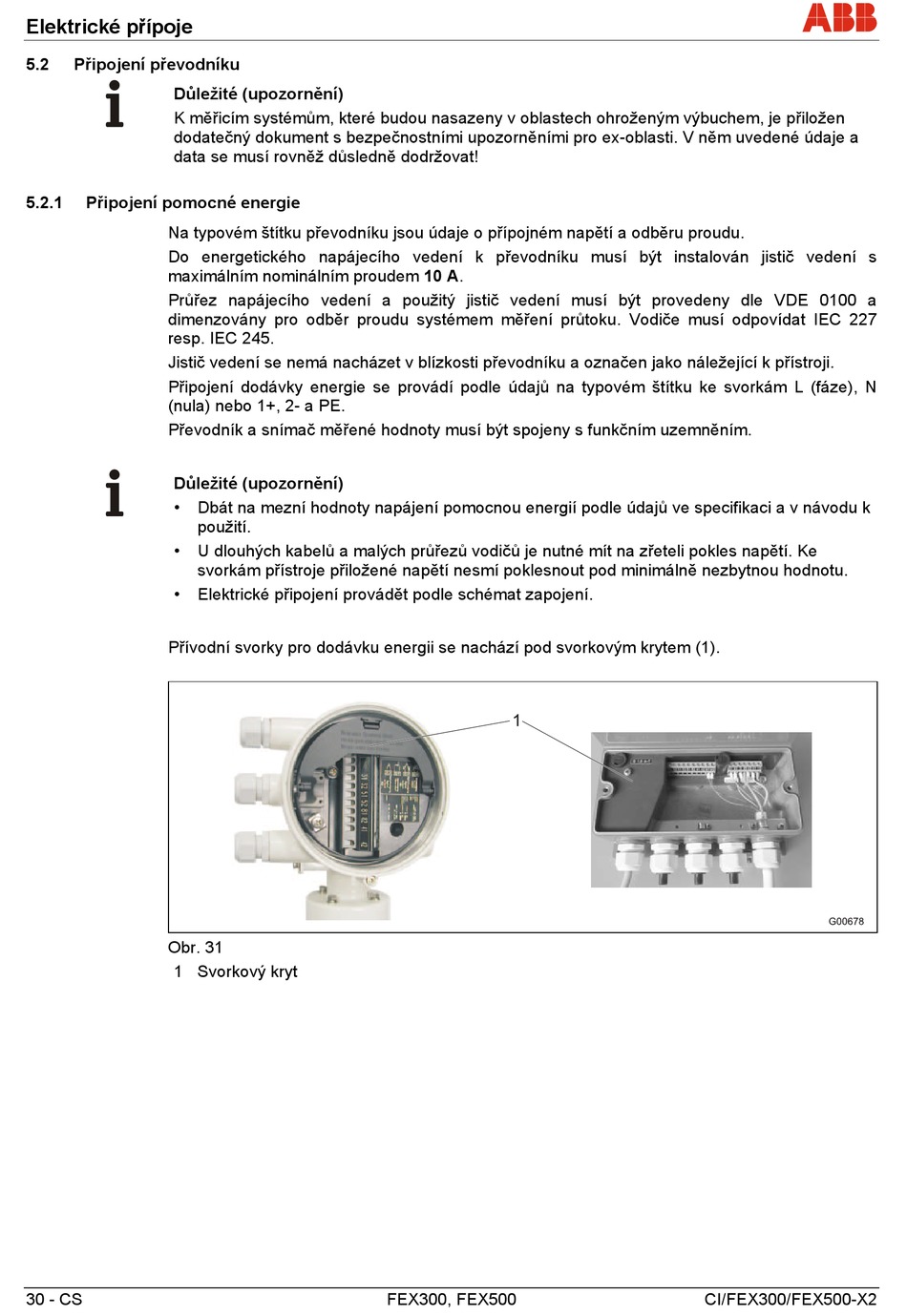

Obr. 31
1 Svorkový kryt
30 - CS
FEX300, FEX500
CI/FEX300/FEX500-X2
