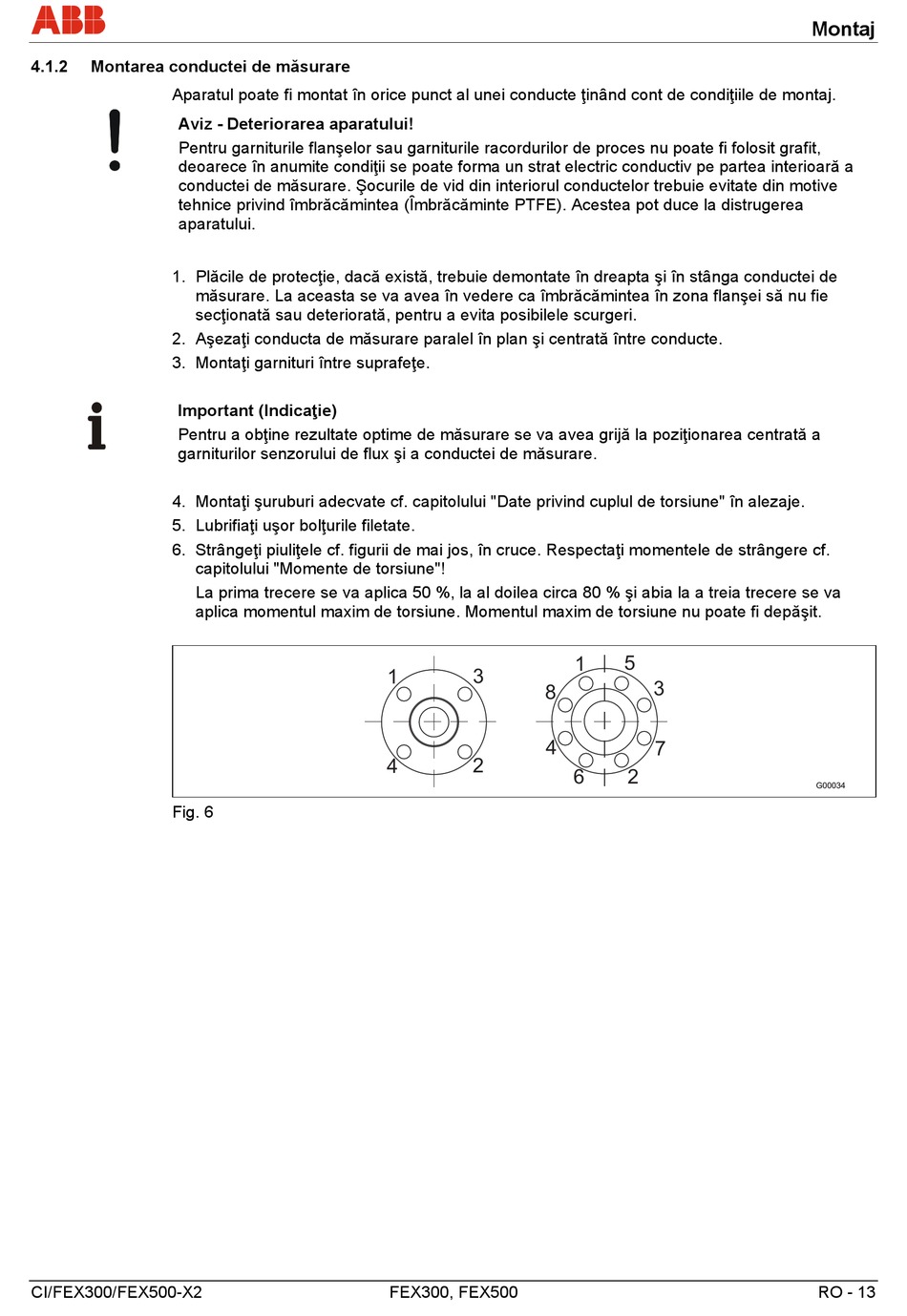

4.1.2
Montarea conductei de măsurare
Aparatul poate fi montat în orice punct al unei conducte ţinând cont de condiţiile de montaj.
Aviz - Deteriorarea aparatului!
Pentru garniturile flanşelor sau garniturile racordurilor de proces nu poate fi folosit grafit,
deoarece în anumite condiţii se poate forma un strat electric conductiv pe partea interioară a
conductei de măsurare. Şocurile de vid din interiorul conductelor trebuie evitate din motive
tehnice privind îmbrăcămintea (Îmbrăcăminte PTFE). Acestea pot duce la distrugerea
aparatului.
1. Plăcile de protecţie, dacă există, trebuie demontate în dreapta şi în stânga conductei de
măsurare. La aceasta se va avea în vedere ca îmbrăcămintea în zona flanşei să nu fie
secţionată sau deteriorată, pentru a evita posibilele scurgeri.
2. Aşezaţi conducta de măsurare paralel în plan şi centrată între conducte.
3. Montaţi garnituri între suprafeţe.
Important (Indicaţie)
Pentru a obţine rezultate optime de măsurare se va avea grijă la poziţionarea centrată a
garniturilor senzorului de flux şi a conductei de măsurare.
4. Montaţi şuruburi adecvate cf. capitolului "Date privind cuplul de torsiune" în alezaje.
5. Lubrifiaţi uşor bolţurile filetate.
6. Strângeţi piuliţele cf. figurii de mai jos, în cruce. Respectaţi momentele de strângere cf.
capitolului "Momente de torsiune"!
La prima trecere se va aplica 50 %, la al doilea circa 80 % şi abia la a treia trecere se va
aplica momentul maxim de torsiune. Momentul maxim de torsiune nu poate fi depăşit.
Fig. 6
CI/FEX300/FEX500-X2
3
1
8
4
4
2
FEX300, FEX500
5
1
3
7
6
2
Montaj
G00034
RO - 13
