6.3.1

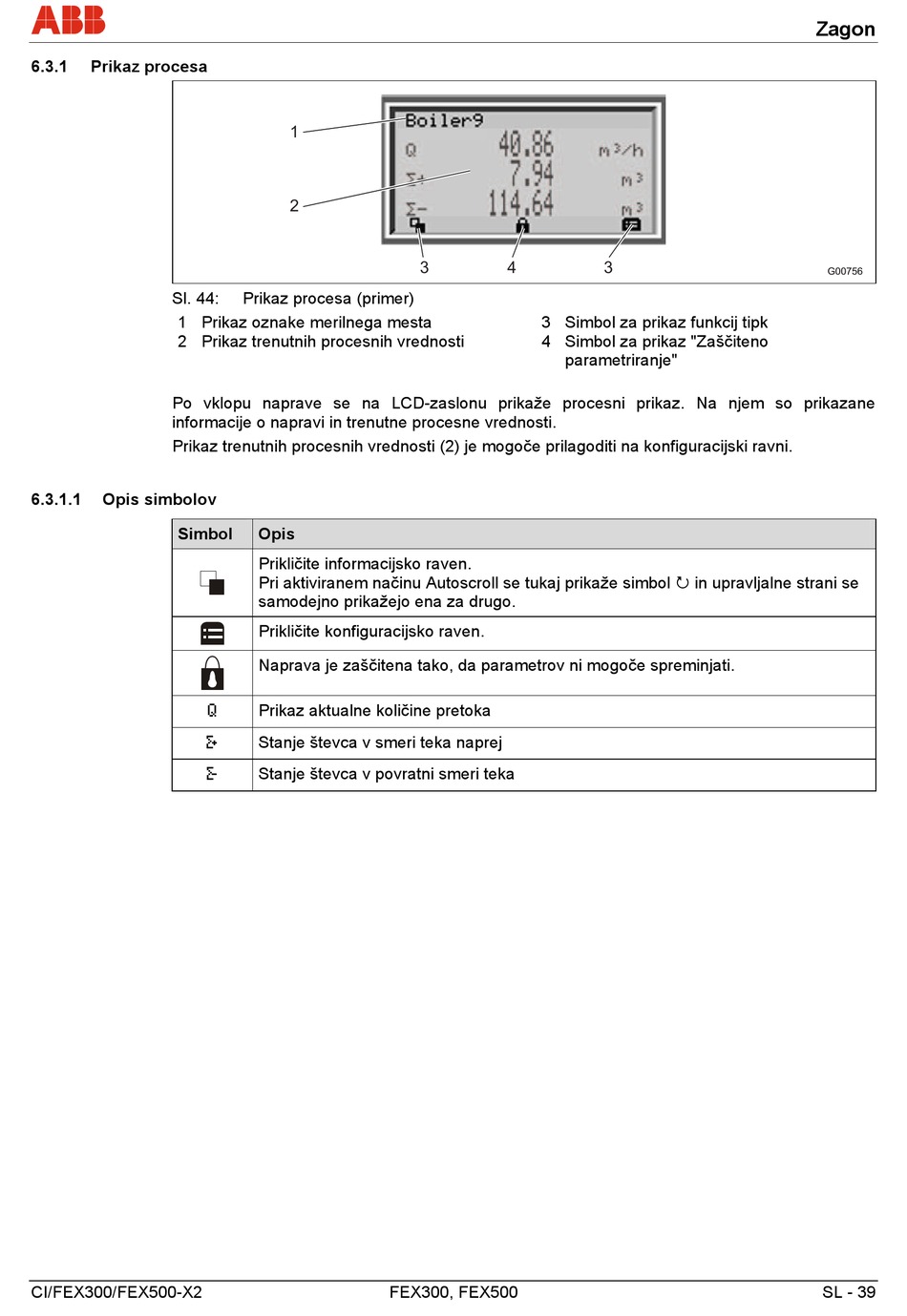

Prikaz procesa
Sl. 44:
1 Prikaz oznake merilnega mesta
2 Prikaz trenutnih procesnih vrednosti
Po vklopu naprave se na LCD-zaslonu prikaže procesni prikaz. Na njem so prikazane
informacije o napravi in trenutne procesne vrednosti.
Prikaz trenutnih procesnih vrednosti (2) je mogoče prilagoditi na konfiguracijski ravni.
6.3.1.1
Opis simbolov
Simbol
CI/FEX300/FEX500-X2
1
2
Prikaz procesa (primer)
Opis
Prikličite informacijsko raven.
Pri aktiviranem načinu Autoscroll se tukaj prikaže simbol in upravljalne strani se
samodejno prikažejo ena za drugo.
Prikličite konfiguracijsko raven.
Naprava je zaščitena tako, da parametrov ni mogoče spreminjati.
Q
Prikaz aktualne količine pretoka
Σ+
Stanje števca v smeri teka naprej
Σ-
Stanje števca v povratni smeri teka
3
4
3 Simbol za prikaz funkcij tipk
4 Simbol za prikaz "Zaščiteno
FEX300, FEX500
3
parametriranje"
Zagon
G00756
SL - 39
