44 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEP630/FEH630-DE REV. E

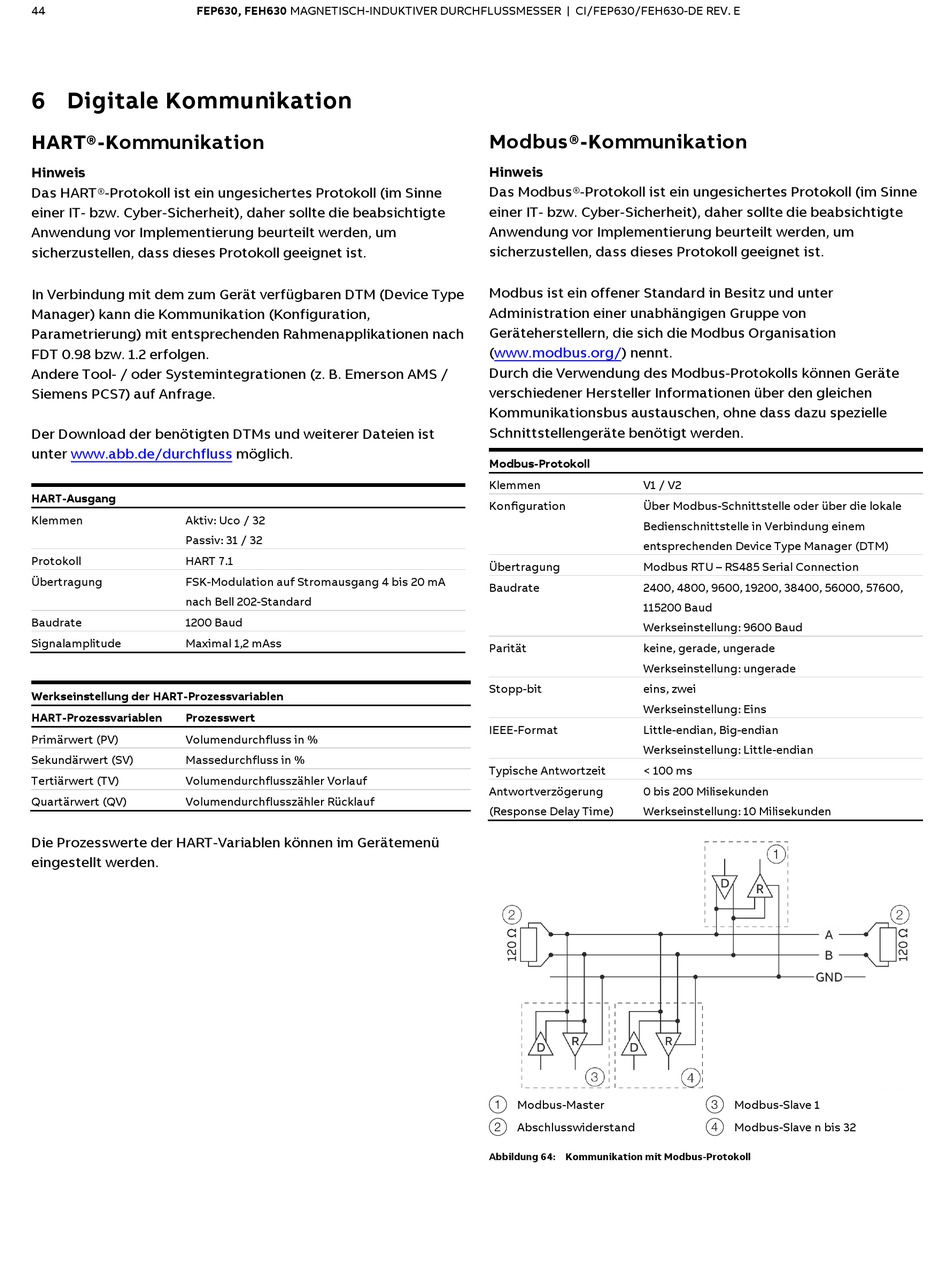

6 Digitale Kommunikation

HART®-Kommunikation
Hinweis
Das HART®-Protokoll ist ein ungesichertes Protokoll (im Sinne
einer IT- bzw. Cyber-Sicherheit), daher sollte die beabsichtigte
Anwendung vor Implementierung beurteilt werden, um
sicherzustellen, dass dieses Protokoll geeignet ist.
In Verbindung mit dem zum Gerät verfügbaren DTM (Device Type
Manager) kann die Kommunikation (Konfiguration,
Parametrierung) mit entsprechenden Rahmenapplikationen nach
FDT 0.98 bzw. 1.2 erfolgen.
Andere Tool- / oder Systemintegrationen (z. B. Emerson AMS /
Siemens PCS7) auf Anfrage.
Der Download der benötigten DTMs und weiterer Dateien ist
unter www.abb.de/durchfluss
HART-Ausgang
Klemmen Aktiv: Uco / 32
Passiv: 31 / 32
Protokoll HART 7.1
Übertragung FSK-Modulation auf Stromausgang 4 bis 20 mA
nach Bell 202-Standard
Baudrate 1200 Baud
Signalamplitude Maximal 1,2 mAss
Werkseinstellung der HART-Prozessvariablen
HART-Prozessvariablen Prozesswert
Primärwert (PV) Volumendurchfluss in %
Sekundärwert (SV) Massedurchfluss in %
Tertiärwert (TV) Volumendurchflusszähler Vorlauf
Quartärwert (QV) Volumendurchflusszähler Rücklauf
Die Prozesswerte der HART-Variablen können im Gerätemenü
eingestellt werden.
möglich.
Modbus®-Kommunikation
Hinweis
Das Modbus®-Protokoll ist ein ungesichertes Protokoll (im Sinne
einer IT- bzw. Cyber-Sicherheit), daher sollte die beabsichtigte
Anwendung vor Implementierung beurteilt werden, um
sicherzustellen, dass dieses Protokoll geeignet ist.
Modbus ist ein offener Standard in Besitz und unter
Administration einer unabhängigen Gruppe von
Geräteherstellern, die sich die Modbus Organisation
(www.modbus.org/) nennt.
Durch die Verwendung des Modbus-Protokolls können Geräte
verschiedener Hersteller Informationen über den gleichen
Kommunikationsbus austauschen, ohne dass dazu spezielle
Schnittstellengeräte benötigt werden.
Modbus-Protokoll
Klemmen V1 / V2
Konfiguration Über Modbus-Schnittstelle oder über die lokale
Bedienschnittstelle in Verbindung einem
entsprechenden Device Type Manager (DTM)
Übertragung Modbus RTU – RS485 Serial Connection
Baudrate 2400, 4800, 9600, 19200, 38400, 56000, 57600,
115200 Baud
Werkseinstellung: 9600 Baud
Parität keine, gerade, ungerade
Werkseinstellung: ungerade
Stopp-bit eins, zwei
Werkseinstellung: Eins
IEEE-Format Little-endian, Big-endian
Werkseinstellung: Little-endian
Typische Antwortzeit < 100 ms
Antwortverzögerung 0 bis 200 Milisekunden
(Response Delay Time) Werkseinstellung: 10 Milisekunden
1 Modbus-Master
2 Abschlusswiderstand
Abbildung 64: Kommunikation mit Modbus-Protokoll
3 Modbus-Slave 1
4 Modbus-Slave n bis 32
