4.6.3

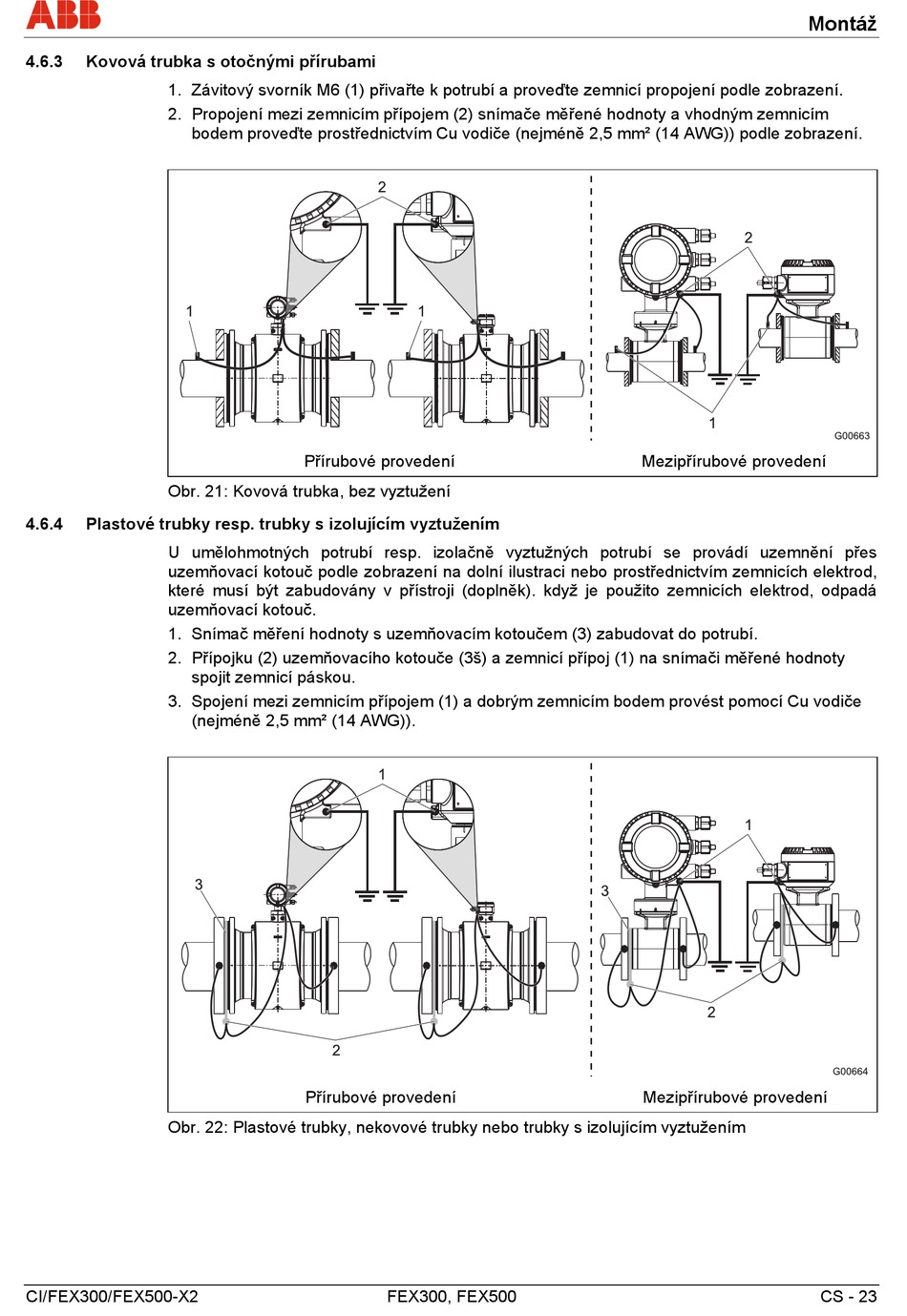

Kovová trubka s otočnými přírubami
1. Závitový svorník M6 (1) přivařte k potrubí a proveďte zemnicí propojení podle zobrazení.
2. Propojení mezi zemnicím přípojem (2) snímače měřené hodnoty a vhodným zemnicím
bodem proveďte prostřednictvím Cu vodiče (nejméně 2,5 mm² (14 AWG)) podle zobrazení.
Obr. 21: Kovová trubka, bez vyztužení
4.6.4
Plastové trubky resp. trubky s izolujícím vyztužením
U umělohmotných potrubí resp. izolačně vyztužných potrubí se provádí uzemnění přes
uzemňovací kotouč podle zobrazení na dolní ilustraci nebo prostřednictvím zemnicích elektrod,
které musí být zabudovány v přístroji (doplněk). když je použito zemnicích elektrod, odpadá
uzemňovací kotouč.
1. Snímač měření hodnoty s uzemňovacím kotoučem (3) zabudovat do potrubí.
2. Přípojku (2) uzemňovacího kotouče (3š) a zemnicí přípoj (1) na snímači měřené hodnoty
spojit zemnicí páskou.
3. Spojení mezi zemnicím přípojem (1) a dobrým zemnicím bodem provést pomocí Cu vodiče
(nejméně 2,5 mm² (14 AWG)).
Obr. 22: Plastové trubky, nekovové trubky nebo trubky s izolujícím vyztužením
CI/FEX300/FEX500-X2
Přírubové provedení
Přírubové provedení
FEX300, FEX500
Montáž
Mezipřírubové provedení
Mezipřírubové provedení
CS - 23
