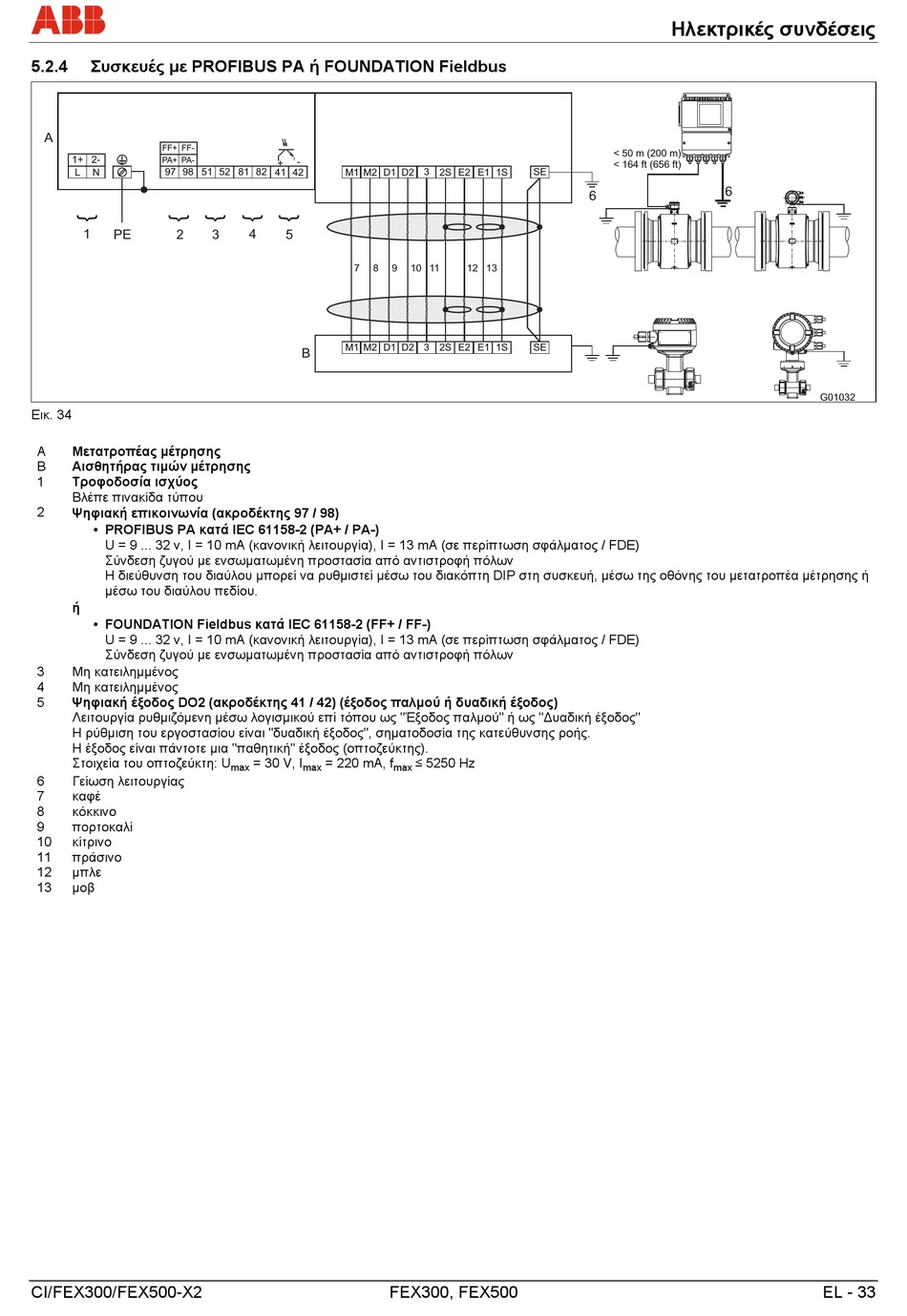

5.2.4 Συσκευές με PROFIBUS PA ή FOUNDATION Fieldbus
A
FF+ FF-
1+ 2-
PA+ PA-
L N 97 98 51 52 81 82 41 42
1 PE 2
Εικ. 34
A Μετατροπέας μέτρησης
B Αισθητήρας τιμών μέτρησης
1 Τροφοδοσία ισχύος
Βλέπε πινακίδα τύπου
2
Ψηφιακή επικοινωνία (ακροδέκτης 97 / 98)
• PROFIBUS PA κατά IEC 61158-2 (PA+ / PA-)
U = 9 ... 32 v, I = 10 mA (κανονική λειτουργία), I = 13 mA (σε περίπτωση σφάλματος / FDE)
Σύνδεση ζυγού με ενσωματωμένη προστασία από αντιστροφή πόλων
Η διεύθυνση του διαύλου μπορεί να ρυθμιστεί μέσω του διακόπτη DIP στη συσκευή, μέσω της οθόνης του μετατροπέα μέτρησης ή
μέσω του διαύλου πεδίου.
ή
• FOUNDATION Fieldbus κατά IEC 61158-2 (FF+ / FF-)
U = 9 ... 32 v, I = 10 mA (κανονική λειτουργία), I = 13 mA (σε περίπτωση σφάλματος / FDE)
Σύνδεση ζυγού με ενσωματωμένη προστασία από αντιστροφή πόλων
3 Μη κατειλημμένος
4 Μη κατειλημμένος
5 Ψηφιακή έξοδος DO2 (ακροδέκτης 41 / 42) (έξοδος παλμού ή δυαδική έξοδος)
Λειτουργία ρυθμιζόμενη μέσω λογισμικού επί τόπου ως "Έξοδος παλμού" ή ως "∆υαδική έξοδος"
Η ρύθμιση του εργοστασίου είναι "δυαδική έξοδος", σηματοδοσία της κατεύθυνσης ροής.
Η έξοδος είναι πάντοτε μια "παθητική" έξοδος (οπτοζεύκτης).
Στοιχεία του οπτοζεύκτη: U
6 Γείωση λειτουργίας
7 καφέ
8 κόκκινο
9 πορτοκαλί
10 κίτρινο
11 πράσινο
12 μπλε
13 μοβ
CI/FEX300/FEX500-X2
-
+
M1 M2 D1 D2 3 2S E2 E1 1S
3 4 5
7 8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 30 V, I = 220 mA, f
max max
SE
9 10 11 12 13
SE
≤ 5250 Hz
max
FEX300, FEX500
Ηλεκτρικές συνδέσεις
< 50 m (200 m)
< 164 ft (656 ft)
6
6
G01032
