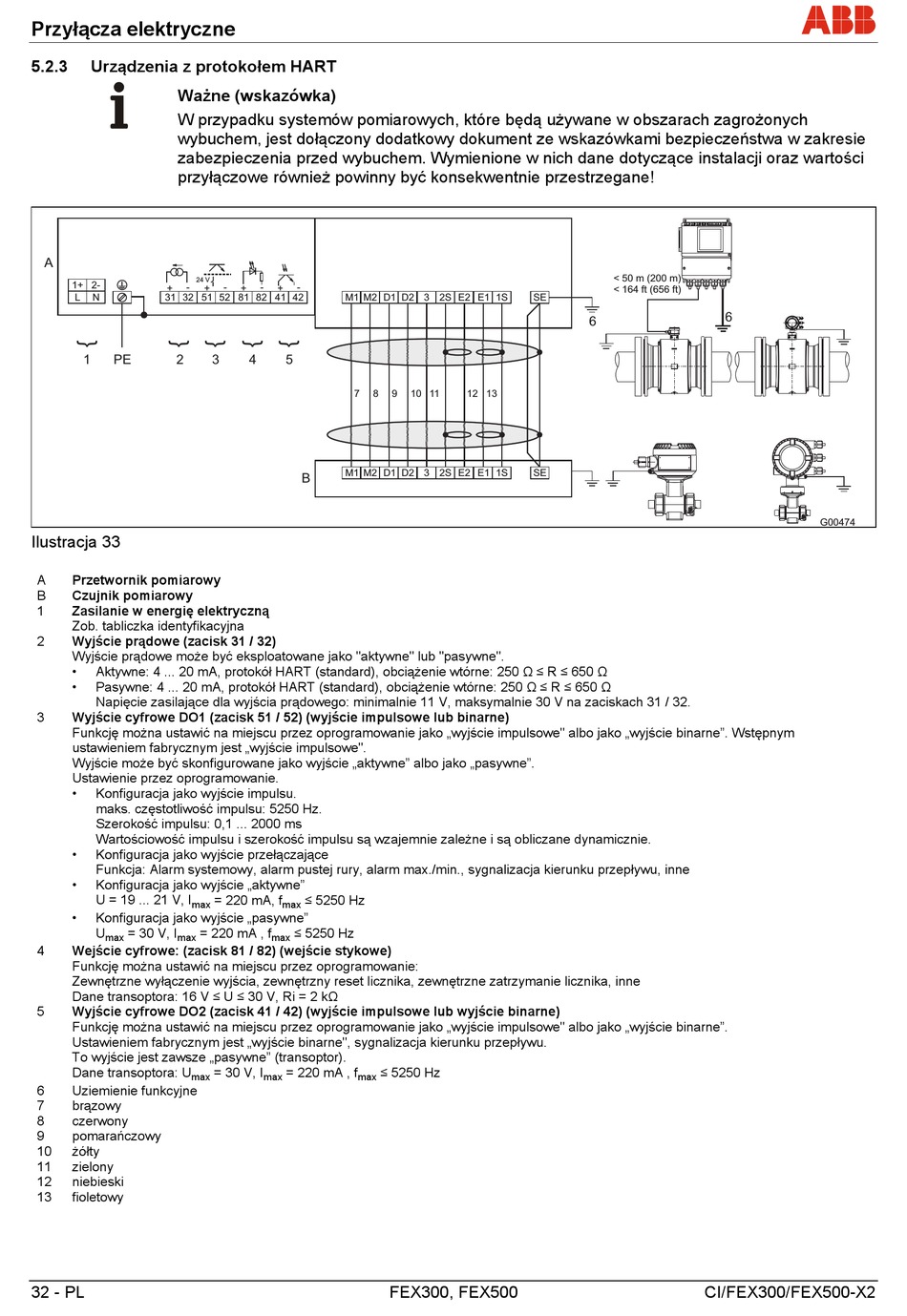

Przyłącza elektryczne
5.2.3
Urządzenia z protokołem HART
Ważne (wskazówka)
W przypadku systemów pomiarowych, które będą używane w obszarach zagrożonych
wybuchem, jest dołączony dodatkowy dokument ze wskazówkami bezpieczeństwa w zakresie
zabezpieczenia przed wybuchem. Wymienione w nich dane dotyczące instalacji oraz wartości
przyłączowe również powinny być konsekwentnie przestrzegane!
A
24 V
1+ 2-
-
+
L
N
31 32
51 52 81 82 41 42
1
PE
2
Ilustracja 33
A
Przetwornik pomiarowy
B
Czujnik pomiarowy
1
Zasilanie w energię elektryczną
Zob. tabliczka identyfikacyjna
2
Wyjście prądowe (zacisk 31 / 32)
Wyjście prądowe może być eksploatowane jako "aktywne" lub "pasywne".
•
Aktywne: 4 ... 20 mA, protokół HART (standard), obciążenie wtórne: 250 Ω ≤ R ≤ 650 Ω
•
Pasywne: 4 ... 20 mA, protokół HART (standard), obciążenie wtórne: 250 Ω ≤ R ≤ 650 Ω
Napięcie zasilające dla wyjścia prądowego: minimalnie 11 V, maksymalnie 30 V na zaciskach 31 / 32.
3
Wyjście cyfrowe DO1 (zacisk 51 / 52) (wyjście impulsowe lub binarne)
Funkcję można ustawić na miejscu przez oprogramowanie jako „wyjście impulsowe" albo jako „wyjście binarne". Wstępnym
ustawieniem fabrycznym jest „wyjście impulsowe".
Wyjście może być skonfigurowane jako wyjście „aktywne" albo jako „pasywne".
Ustawienie przez oprogramowanie.
•
Konfiguracja jako wyjście impulsu.
maks. częstotliwość impulsu: 5250 Hz.
Szerokość impulsu: 0,1 ... 2000 ms
Wartościowość impulsu i szerokość impulsu są wzajemnie zależne i są obliczane dynamicznie.
•
Konfiguracja jako wyjście przełączające
Funkcja: Alarm systemowy, alarm pustej rury, alarm max./min., sygnalizacja kierunku przepływu, inne
•
Konfiguracja jako wyjście „aktywne"
U = 19 ... 21 V, I
max
•
Konfiguracja jako wyjście „pasywne"
U
= 30 V, I
= 220 mA , f
max
max
4
Wejście cyfrowe: (zacisk 81 / 82) (wejście stykowe)
Funkcję można ustawić na miejscu przez oprogramowanie:
Zewnętrzne wyłączenie wyjścia, zewnętrzny reset licznika, zewnętrzne zatrzymanie licznika, inne
Dane transoptora: 16 V ≤ U ≤ 30 V, Ri = 2 kΩ
5
Wyjście cyfrowe DO2 (zacisk 41 / 42) (wyjście impulsowe lub wyjście binarne)
Funkcję można ustawić na miejscu przez oprogramowanie jako „wyjście impulsowe" albo jako „wyjście binarne".
Ustawieniem fabrycznym jest „wyjście binarne", sygnalizacja kierunku przepływu.
To wyjście jest zawsze „pasywne" (transoptor).
Dane transoptora: U
max
6
Uziemienie funkcyjne
7
brązowy
8
czerwony
9
pomarańczowy
10
żółty
11
zielony
12
niebieski
13
fioletowy
32 - PL
-
-
-
+
+
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 220 mA, f
≤ 5250 Hz
max
≤ 5250 Hz
max
= 30 V, I
= 220 mA , f
max
max
SE
9
10 11
12 13
SE
≤ 5250 Hz
FEX300, FEX500
< 50 m (200 m)
< 164 ft (656 ft)
6
6
CI/FEX300/FEX500-X2
G00474
