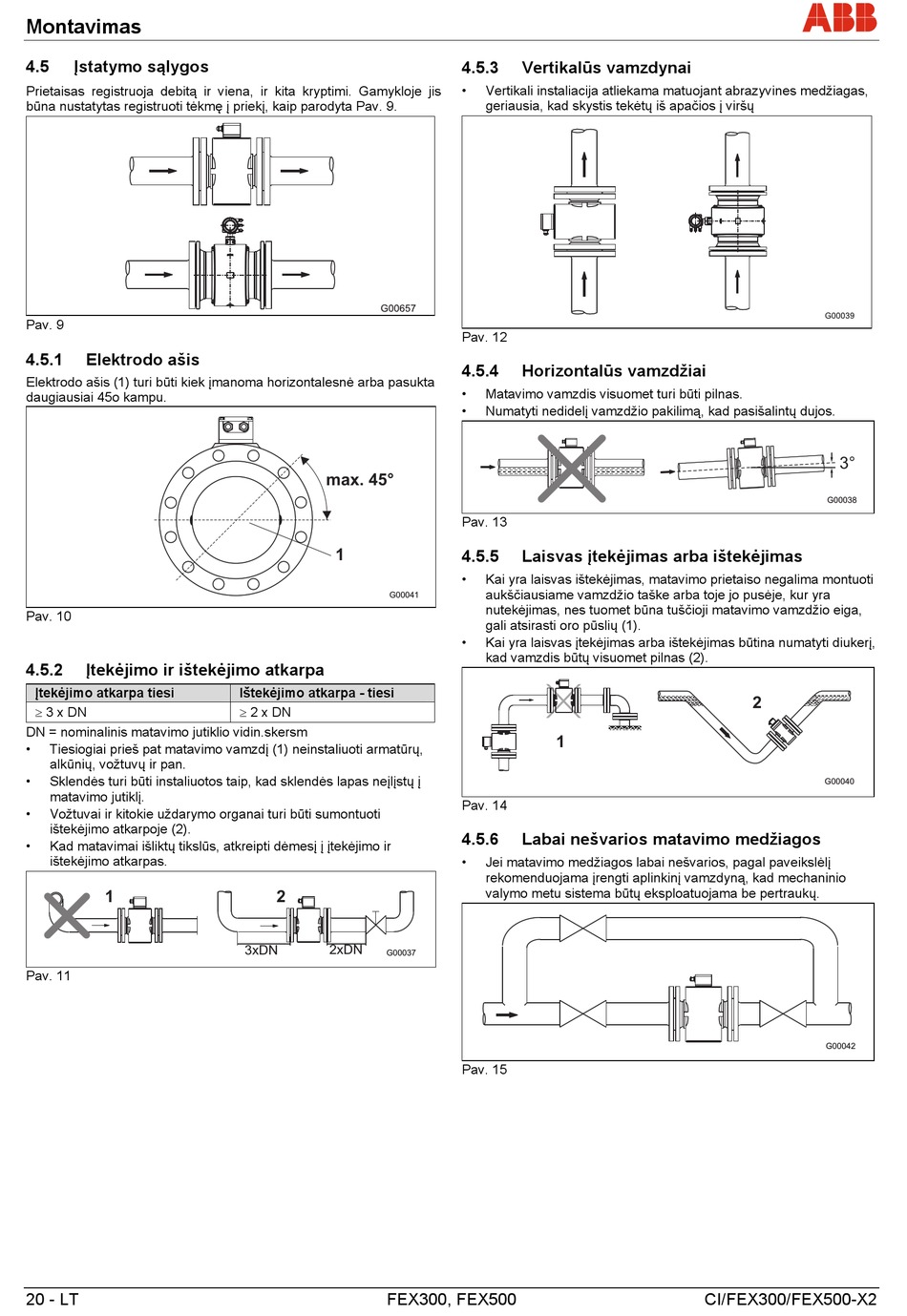

Montavimas
Wechsel ein-auf zweispaltig
4.5
Įstatymo sąlygos
Prietaisas registruoja debitą ir viena, ir kita kryptimi. Gamykloje jis
būna nustatytas registruoti tėkmę į priekį, kaip parodyta Pav. 9.
Pav. 9
4.5.1
Elektrodo ašis
Elektrodo ašis (1) turi būti kiek įmanoma horizontalesnė arba pasukta
daugiausiai 45o kampu.
Pav. 10
4.5.2
Įtekėjimo ir ištekėjimo atkarpa
Įtekėjimo atkarpa tiesi
3 x DN
DN = nominalinis matavimo jutiklio vidin.skersm
•
Tiesiogiai prieš pat matavimo vamzdį (1) neinstaliuoti armatūrų,
alkūnių, vožtuvų ir pan.
•
Sklendės turi būti instaliuotos taip, kad sklendės lapas neįlįstų į
matavimo jutiklį.
•
Vožtuvai ir kitokie uždarymo organai turi būti sumontuoti
ištekėjimo atkarpoje (2).
•
Kad matavimai išliktų tikslūs, atkreipti dėmesį į įtekėjimo ir
ištekėjimo atkarpas.
1
Pav. 11
20 - LT
max. 45°
1
G00041
Ištekėjimo atkarpa - tiesi
2 x DN
2
2xDN
3xDN
G00037
FEX300, FEX500
4.5.3
Vertikalūs vamzdynai
•
Vertikali instaliacija atliekama matuojant abrazyvines medžiagas,
geriausia, kad skystis tekėtų iš apačios į viršų
Pav. 12
4.5.4
Horizontalūs vamzdžiai
•
Matavimo vamzdis visuomet turi būti pilnas.
•
Numatyti nedidelį vamzdžio pakilimą, kad pasišalintų dujos.
Pav. 13
4.5.5
Laisvas įtekėjimas arba ištekėjimas
•
Kai yra laisvas ištekėjimas, matavimo prietaiso negalima montuoti
aukščiausiame vamzdžio taške arba toje jo pusėje, kur yra
nutekėjimas, nes tuomet būna tuščioji matavimo vamzdžio eiga,
gali atsirasti oro pūslių (1).
•
Kai yra laisvas įtekėjimas arba ištekėjimas būtina numatyti diukerį,
kad vamzdis būtų visuomet pilnas (2).
1
Pav. 14
4.5.6
Labai nešvarios matavimo medžiagos
•
Jei matavimo medžiagos labai nešvarios, pagal paveikslėlį
rekomenduojama įrengti aplinkinį vamzdyną, kad mechaninio
valymo metu sistema būtų eksploatuojama be pertraukų.
Pav. 15
3°
G00038
2
G00040
G00042
CI/FEX300/FEX500-X2
