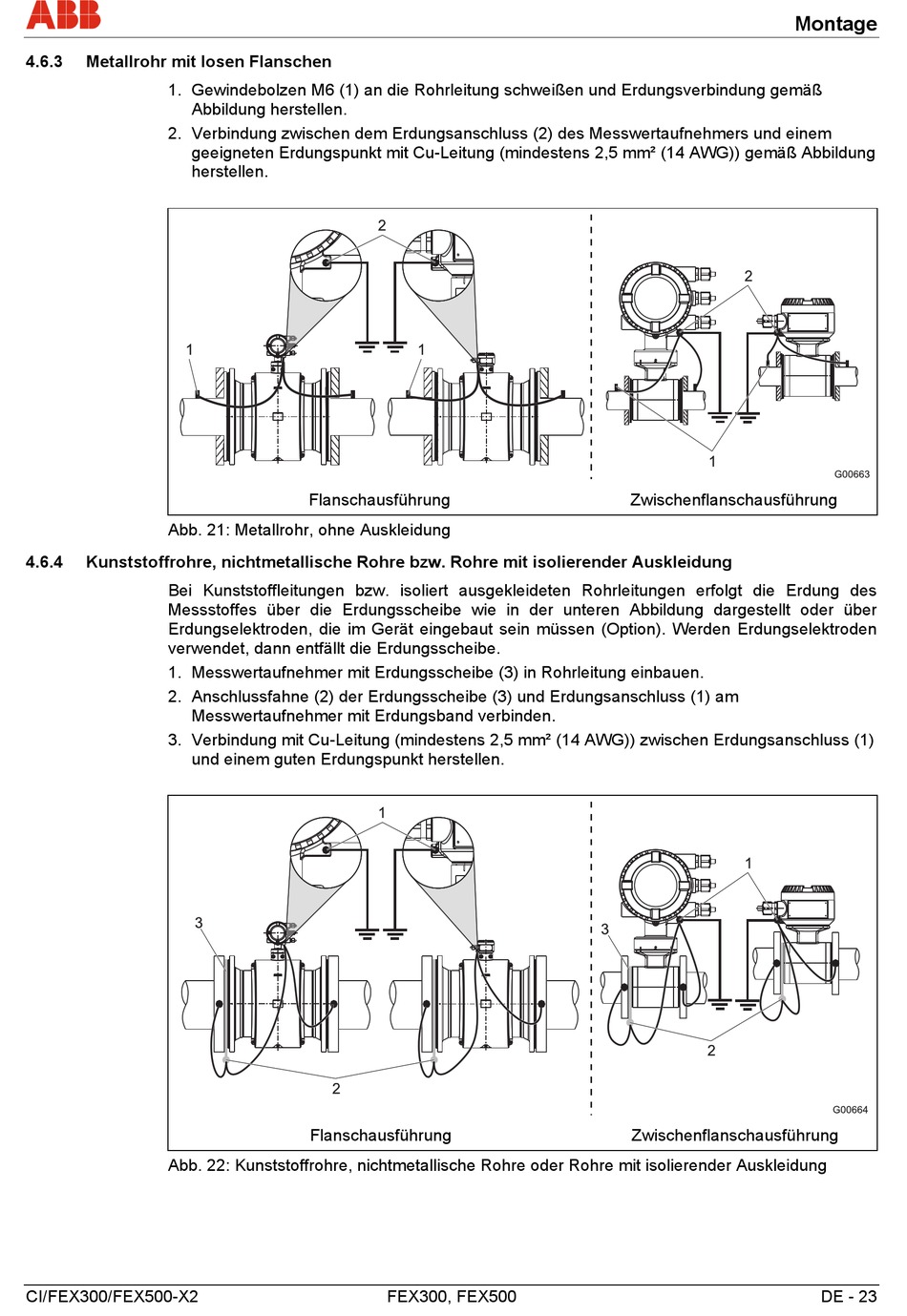

ABB ProcessMaster FEX300 Inbetriebnahmeanleitung Seite 25

4.6.3 Metallrohr mit losen Flanschen
1. Gewindebolzen M6 (1) an die Rohrleitung schweißen und Erdungsverbindung gemäß
Abbildung herstellen.
2. Verbindung zwischen dem Erdungsanschluss (2) des Messwertaufnehmers und einem
geeigneten Erdungspunkt mit Cu-Leitung (mindestens 2,5 mm² (14 AWG)) gemäß Abbildung
herstellen.
Abb. 21: Metallrohr, ohne Auskleidung
4.6.4 Kunststoffrohre, nichtmetallische Rohre bzw. Rohre mit isolierender Auskleidung
Bei Kunststoffleitungen bzw. isoliert ausgekleideten Rohrleitungen erfolgt die Erdung des
Messstoffes über die Erdungsscheibe wie in der unteren Abbildung dargestellt oder über
Erdungselektroden, die im Gerät eingebaut sein müssen (Option). Werden Erdungselektroden
verwendet, dann entfällt die Erdungsscheibe.
1. Messwertaufnehmer mit Erdungsscheibe (3) in Rohrleitung einbauen.
2. Anschlussfahne (2) der Erdungsscheibe (3) und Erdungsanschluss (1) am
Messwertaufnehmer mit Erdungsband verbinden.
3. Verbindung mit Cu-Leitung (mindestens 2,5 mm² (14 AWG)) zwischen Erdungsanschluss (1)
und einem guten Erdungspunkt herstellen.
Abb. 22: Kunststoffrohre, nichtmetallische Rohre oder Rohre mit isolierender Auskleidung
CI/FEX300/FEX500-X2
Flanschausführung
Flanschausführung
FEX300, FEX500
Montage
Zwischenflanschausführung
Zwischenflanschausführung
DE - 23
