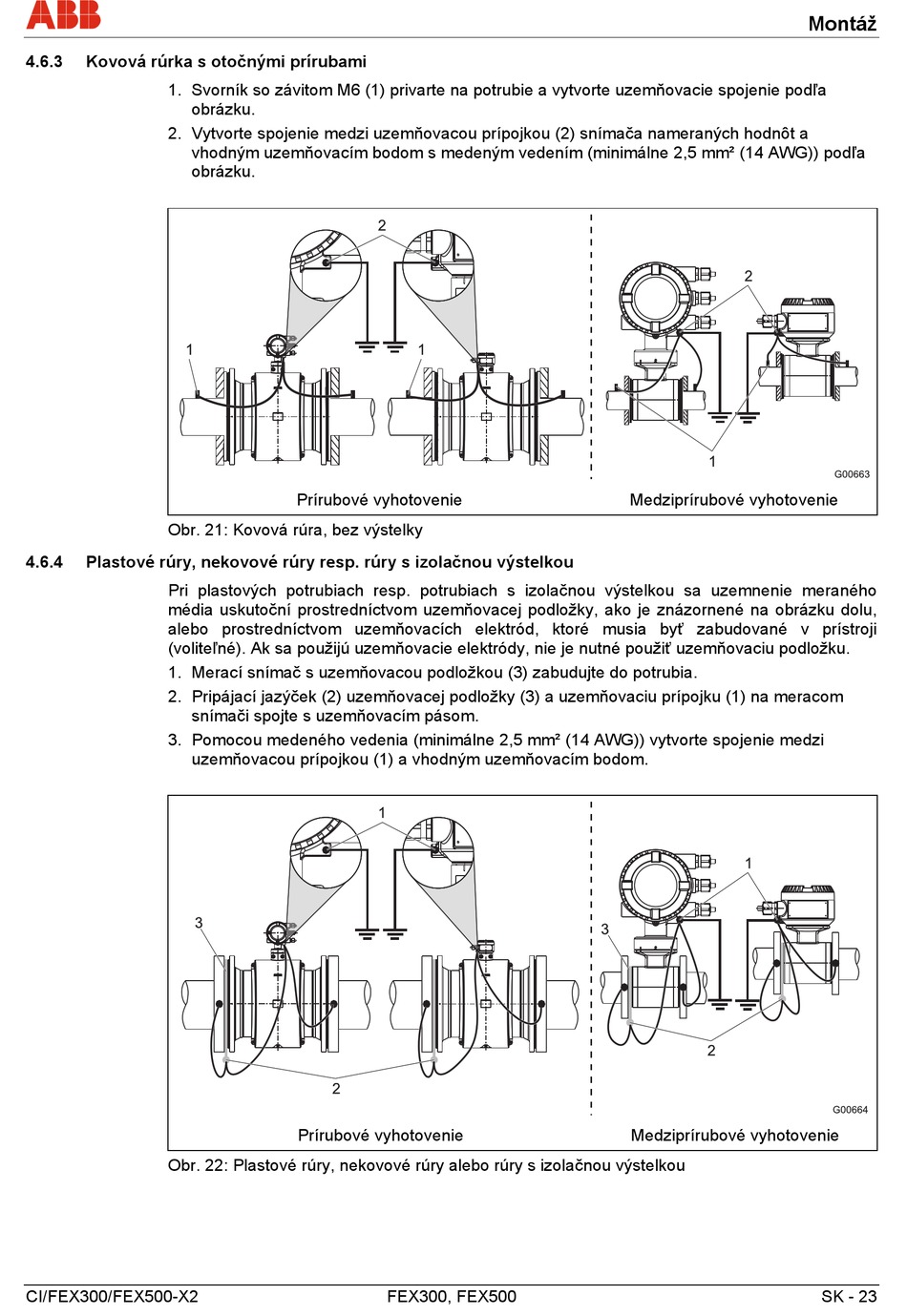

4.6.3
Kovová rúrka s otočnými prírubami
1. Svorník so závitom M6 (1) privarte na potrubie a vytvorte uzemňovacie spojenie podľa
obrázku.
2. Vytvorte spojenie medzi uzemňovacou prípojkou (2) snímača nameraných hodnôt a
vhodným uzemňovacím bodom s medeným vedením (minimálne 2,5 mm² (14 AWG)) podľa
obrázku.
Obr. 21: Kovová rúra, bez výstelky
4.6.4
Plastové rúry, nekovové rúry resp. rúry s izolačnou výstelkou
Pri plastových potrubiach resp. potrubiach s izolačnou výstelkou sa uzemnenie meraného
média uskutoční prostredníctvom uzemňovacej podložky, ako je znázornené na obrázku dolu,
alebo prostredníctvom uzemňovacích elektród, ktoré musia byť zabudované v prístroji
(voliteľné). Ak sa použijú uzemňovacie elektródy, nie je nutné použiť uzemňovaciu podložku.
1. Merací snímač s uzemňovacou podložkou (3) zabudujte do potrubia.
2. Pripájací jazýček (2) uzemňovacej podložky (3) a uzemňovaciu prípojku (1) na meracom
snímači spojte s uzemňovacím pásom.
3. Pomocou medeného vedenia (minimálne 2,5 mm² (14 AWG)) vytvorte spojenie medzi
uzemňovacou prípojkou (1) a vhodným uzemňovacím bodom.
Obr. 22: Plastové rúry, nekovové rúry alebo rúry s izolačnou výstelkou
CI/FEX300/FEX500-X2
Prírubové vyhotovenie
Prírubové vyhotovenie
FEX300, FEX500
Medziprírubové vyhotovenie
Medziprírubové vyhotovenie
Montáž
SK - 23
