Instalācijā jāievēro šādi nosacījumi:
•
Paralēli signāla vadiem (violetajam un zilajam) jāinstalē magnētiskās spoles kabelis (sarkans
un brūns), lai starp mērījumu sensoru un mērījumu transformatoru būtu nepieciešams tikai
viens kabelis. Kabeli nedrīkst novadīt uz atzaru ligzdām vai spaiļu kopnēm
•
Pa signāla kabeli plūst tikai dažus milivoltus liels sprieguma signāls, tādēļ tas jāinstalē
iespējami nelielā garumā. Maksimāli pieļaujamais signāla kabeļa garums bez iepriekšēja
pastiprinātāja ir 50 m (164 pēdas) un ar iepriekšējo pastiprinātāju 200 m (656 pēdas).
•
Jānodrošina, lai tuvumā neatrastos lielas elektriskas mašīnas un slēgšanas elementi, kas
rada izkliedētu lauku, slēgšanas impulsus un indukciju. Ja to nav iespējams nodrošināt,
signāla un magnētiskās spoles kabeļi jāinstalē metāla caurulē, kas jāpieslēdz objekta
zemējumam.
•
Vadi jāinstalē ar ekrāniem, savienojot ar objekta zemējuma potenciālu.
•
Lai nodrošinātu aizsardzību pret magnētiskiem traucējumiem, kabelim ir ārējs ekrāns, kas
jāpievieno SE spailei.
•
Instalētais tērauda vads arī jāpievieno SE spailei.
•
Kabeļa apvalku instalācijas procesā nedrīkst bojāt.
•

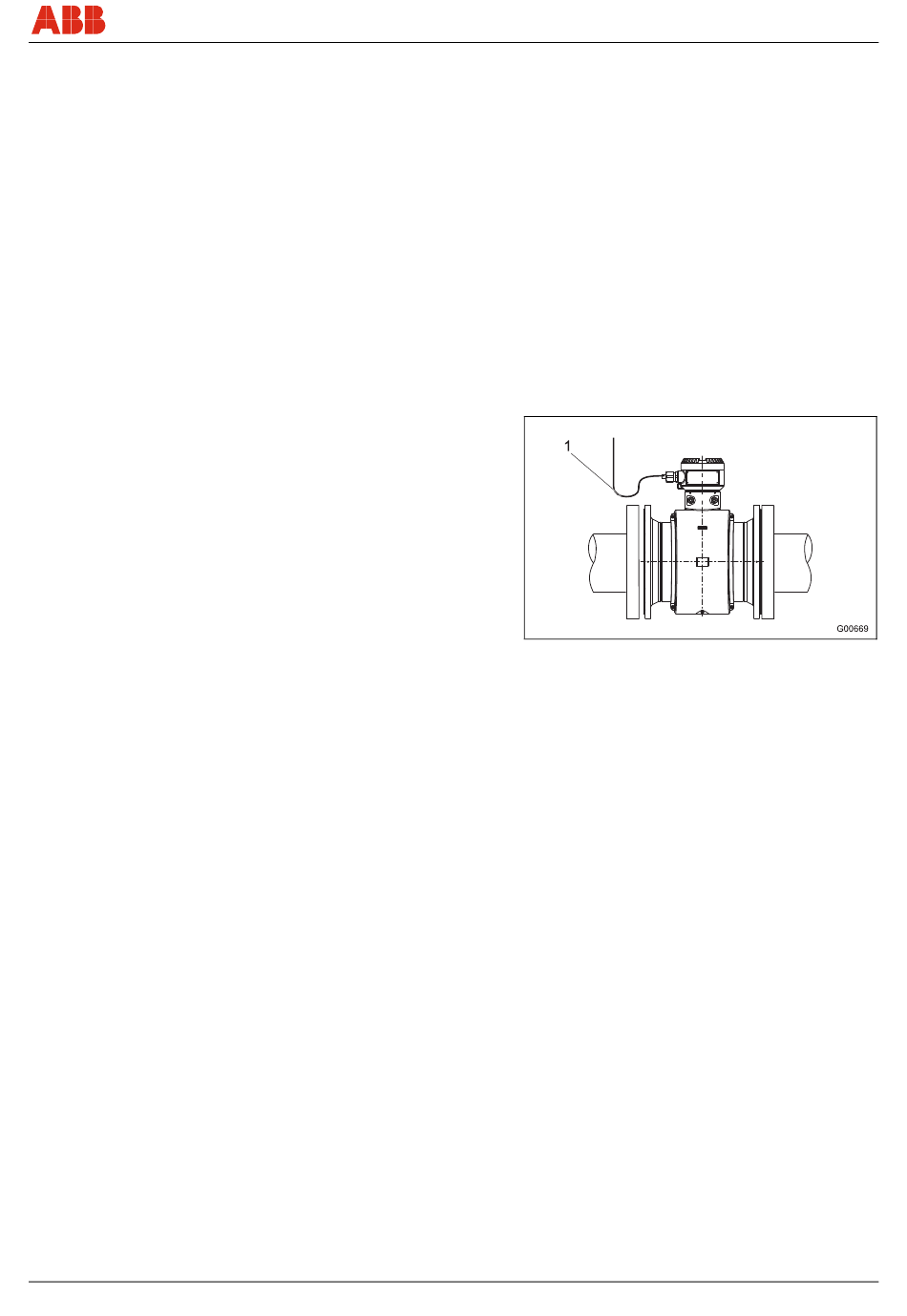

Instalācijas laikā jāpievērš uzmanība tam,
lai kabelis tiktu instalēts ar ūdens spilvenu
(1). Vertikālas montāžas gadījumā kabeļa
skrūvētajiem stiprinājumiem jābūt
pavērstiem uz leju.
CI/FEX300/FEX500-X2
Att. 28
FEX300, FEX500
Elektriskie pieslēgumi
LV - 27
