5.2.2 Transductor de măsură
Ecranarea exterioară a cablului se fixează cu colierul (3) (din punga ataşată în camera de
conexiune) pe şina de colectare.
Ecranările cablurilor de semnal servesc drept "Driven Shield" pentru transmiterea semnalului de
măsurare.
Cablul este conectat în conformitate cu planul de conexiuni la senzorul de măsurare şi
transductor.

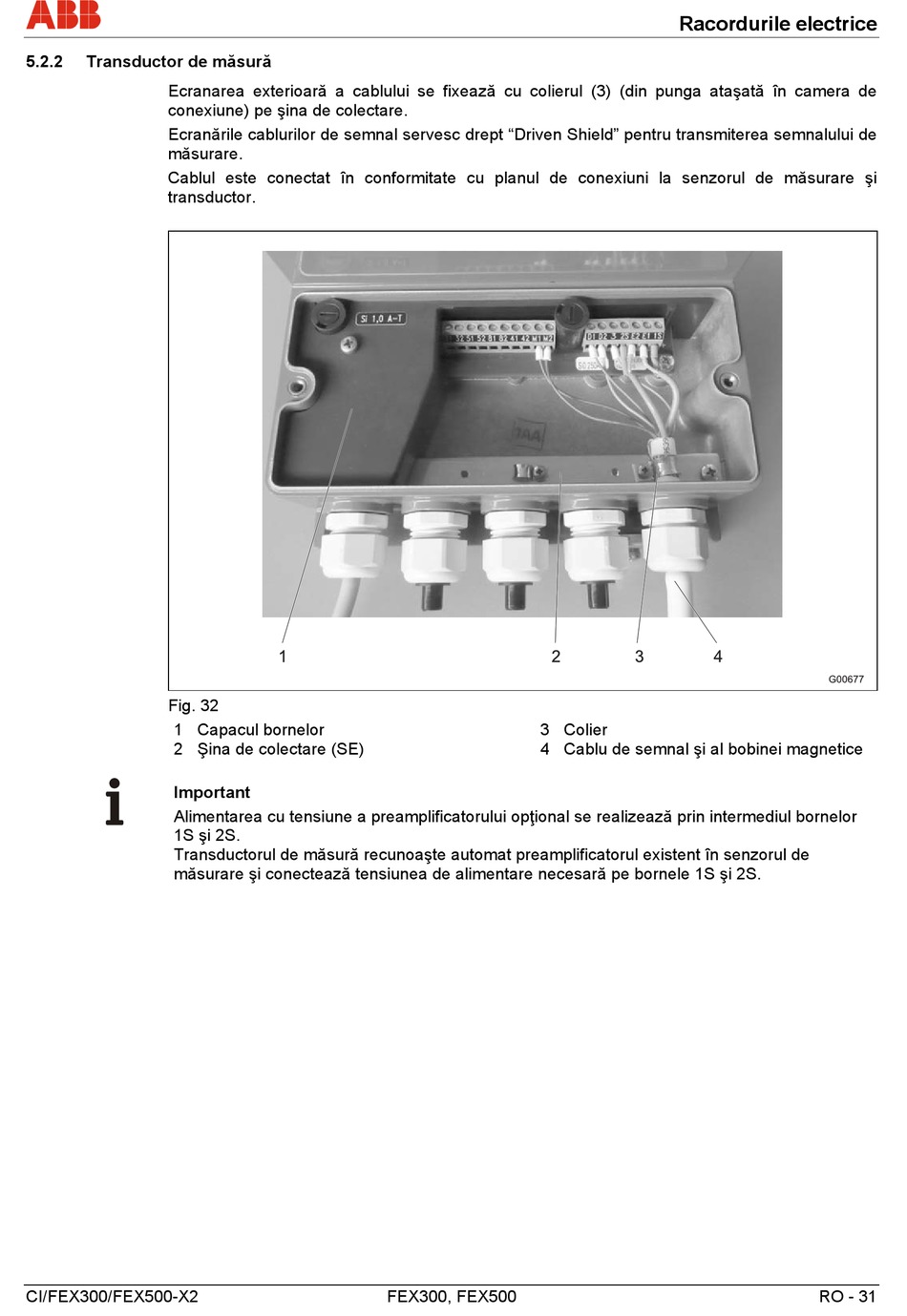

Fig. 32
1 Capacul bornelor
2 Şina de colectare (SE)
Important
Alimentarea cu tensiune a preamplificatorului opţional se realizează prin intermediul bornelor
1S şi 2S.
Transductorul de măsură recunoaşte automat preamplificatorul existent în senzorul de
măsurare şi conectează tensiunea de alimentare necesară pe bornele 1S şi 2S.
CI/FEX300/FEX500-X2
3 Colier
4 Cablu de semnal şi al bobinei magnetice
FEX300, FEX500
Racordurile electrice
