Készülék kivitelek
2 Készülék kivitelek
Fontos (tanács)
Az olyan mérőrendszerekhez, melyeket robbanásveszélyes térségben használnak, egy
kiegészítő robbanásveszélyre vonatkozó biztonsági utasításokat tartalmazó dokumentumot
mellékelnek. Az abban szereplő szerelési előírásokat és adatokat hasonlóképp
következetesen figyelembe kell venni!

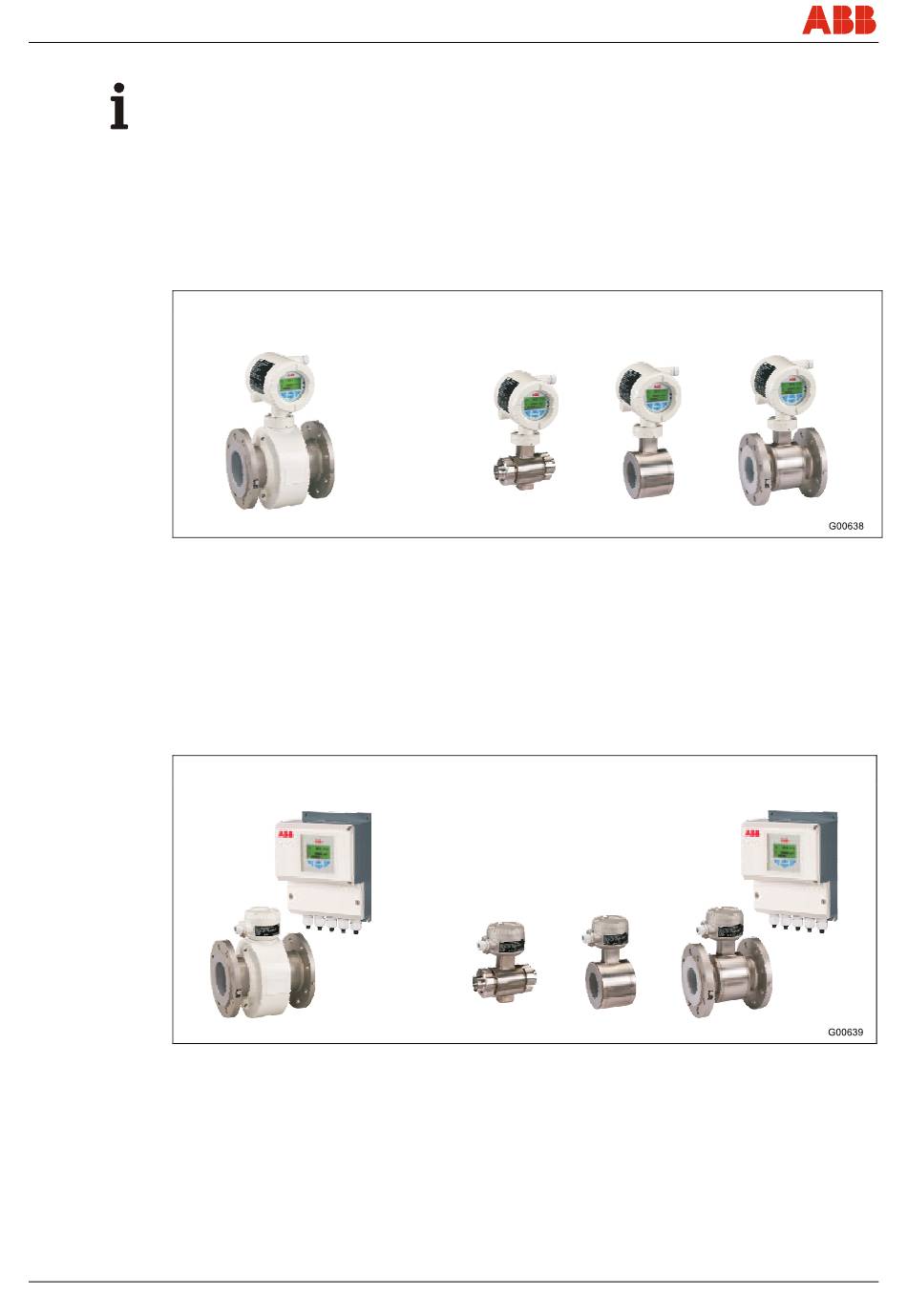

2.1.1 Kompakt kialakítású kivitel
A mérőátalakító és a mérőérzékelő egy mechanikai egységet képez.
1. ábra
2.1.2 Megosztott kialakítású kivitel
A mérőérzékelőtől térben elválasztva történik a mérőátalakító szerelése. Egy jelkábellel
létesítenek a mérőátalakító és a mérőérzékelő között elektromos összeköttetést.
Ez 5 µS/cm-es legkisebb vezetőképességnél, 50 m-es (164 láb) jelkábel hosszig előerősítő
nélkül lehetséges.
Előerősítővel a maximális jelkábel hossz 200 m-t (656 láb) tesz ki.
2. ábra
