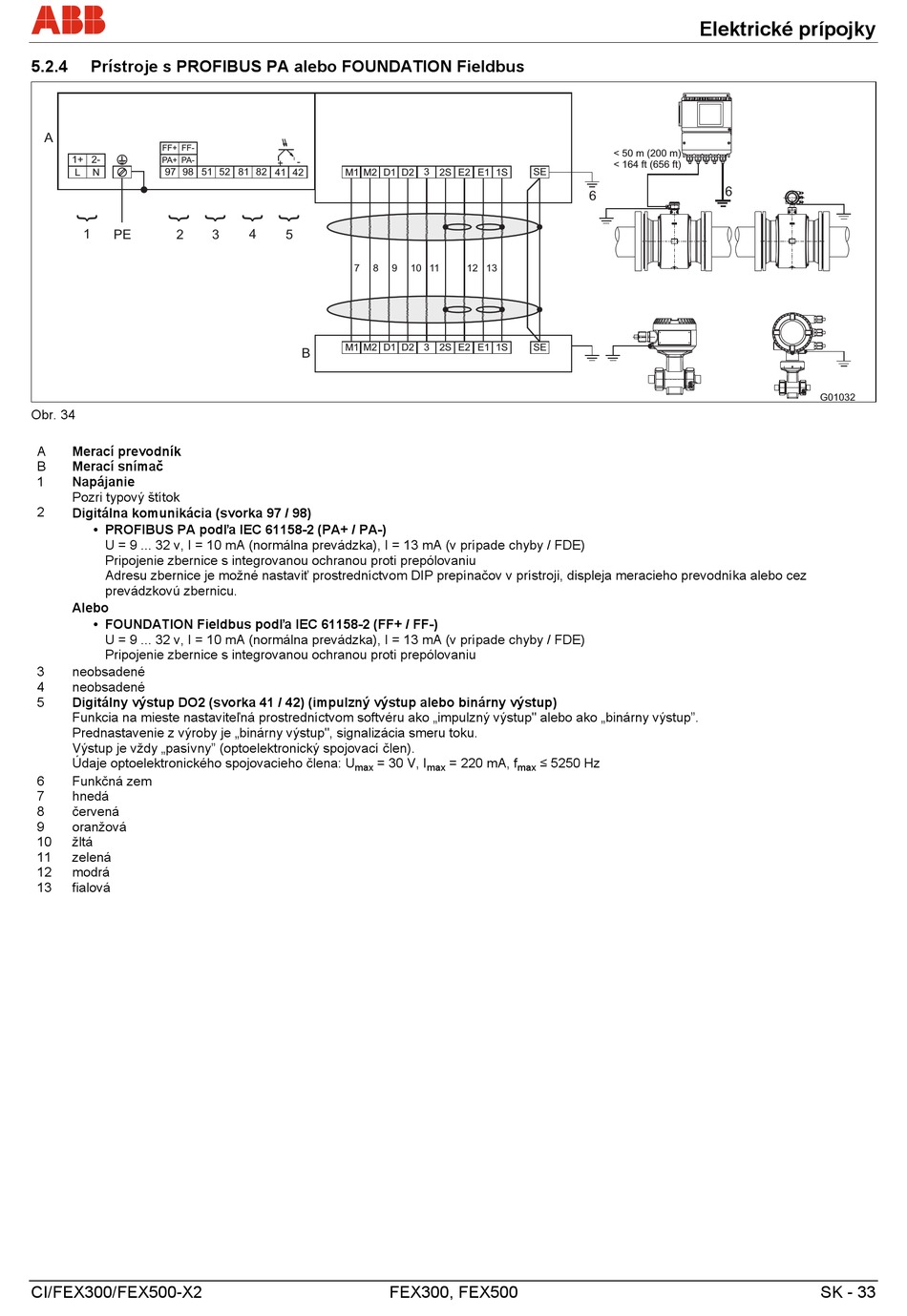

5.2.4
Prístroje s PROFIBUS PA alebo FOUNDATION Fieldbus
A
FF+ FF-
1+ 2-
PA+ PA-
L
N
97 98
51 52 81 82 41 42
1
PE
2
Obr. 34
A
Merací prevodník
B
Merací snímač
1
Napájanie
Pozri typový štítok
2
Digitálna komunikácia (svorka 97 / 98)
• PROFIBUS PA podľa IEC 61158-2 (PA+ / PA-)
U = 9 ... 32 v, I = 10 mA (normálna prevádzka), I = 13 mA (v prípade chyby / FDE)
Pripojenie zbernice s integrovanou ochranou proti prepólovaniu
Adresu zbernice je možné nastaviť prostredníctvom DIP prepínačov v prístroji, displeja meracieho prevodníka alebo cez
prevádzkovú zbernicu.
Alebo
• FOUNDATION Fieldbus podľa IEC 61158-2 (FF+ / FF-)
U = 9 ... 32 v, I = 10 mA (normálna prevádzka), I = 13 mA (v prípade chyby / FDE)
Pripojenie zbernice s integrovanou ochranou proti prepólovaniu
3
neobsadené
4
neobsadené
5
Digitálny výstup DO2 (svorka 41 / 42) (impulzný výstup alebo binárny výstup)
Funkcia na mieste nastaviteľná prostredníctvom softvéru ako „impulzný výstup" alebo ako „binárny výstup".
Prednastavenie z výroby je „binárny výstup", signalizácia smeru toku.
Výstup je vždy „pasívny" (optoelektronický spojovací člen).
Údaje optoelektronického spojovacieho člena: U
6
Funkčná zem
7
hnedá
8
červená
9
oranžová
10
žltá
11
zelená
12
modrá
13
fialová
CI/FEX300/FEX500-X2
-
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 30 V, I
max
SE
9
10 11
12 13
SE
= 220 mA, f
≤ 5250 Hz
max
max
FEX300, FEX500
Elektrické prípojky
< 50 m (200 m)
< 164 ft (656 ft)
6
6
G01032
SK - 33
