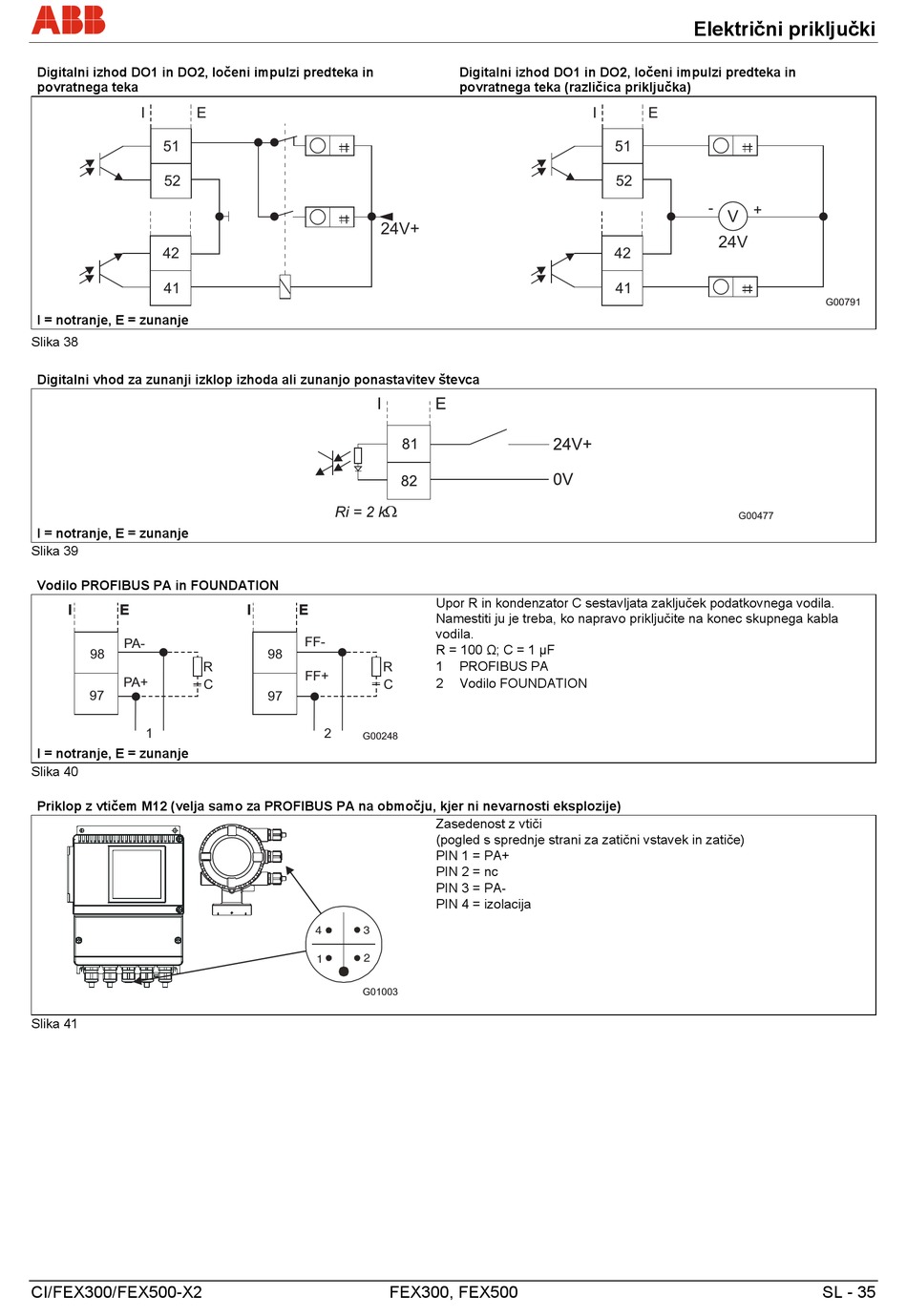

Digitalni izhod DO1 in DO2, ločeni impulzi predteka in
povratnega teka
I
E
51
52
42
41
I = notranje, E = zunanje
Slika 38
Digitalni vhod za zunanji izklop izhoda ali zunanjo ponastavitev števca
I = notranje, E = zunanje
Slika 39
Vodilo PROFIBUS PA in FOUNDATION
I
E
PA-
98
PA+
97
1
I = notranje, E = zunanje
Slika 40
Priklop z vtičem M12 (velja samo za PROFIBUS PA na območju, kjer ni nevarnosti eksplozije)
Slika 41
CI/FEX300/FEX500-X2
I
E
FF-
98
R
FF+
C
97
2
G00248
4
3
2
1
G01003
Digitalni izhod DO1 in DO2, ločeni impulzi predteka in
povratnega teka (različica priključka)
24V+
Upor R in kondenzator C sestavljata zaključek podatkovnega vodila.
Namestiti ju je treba, ko napravo priključite na konec skupnega kabla
vodila.
R = 100 Ω; C = 1 µF
R
1 PROFIBUS PA
C
2 Vodilo FOUNDATION
Zasedenost z vtiči
(pogled s sprednje strani za zatični vstavek in zatiče)
PIN 1 = PA+
PIN 2 = nc
PIN 3 = PA-
PIN 4 = izolacija
FEX300, FEX500
Električni priključki
I
E
51
52
-
+
V
24V
42
41
G00791
SL - 35
