4.5.7

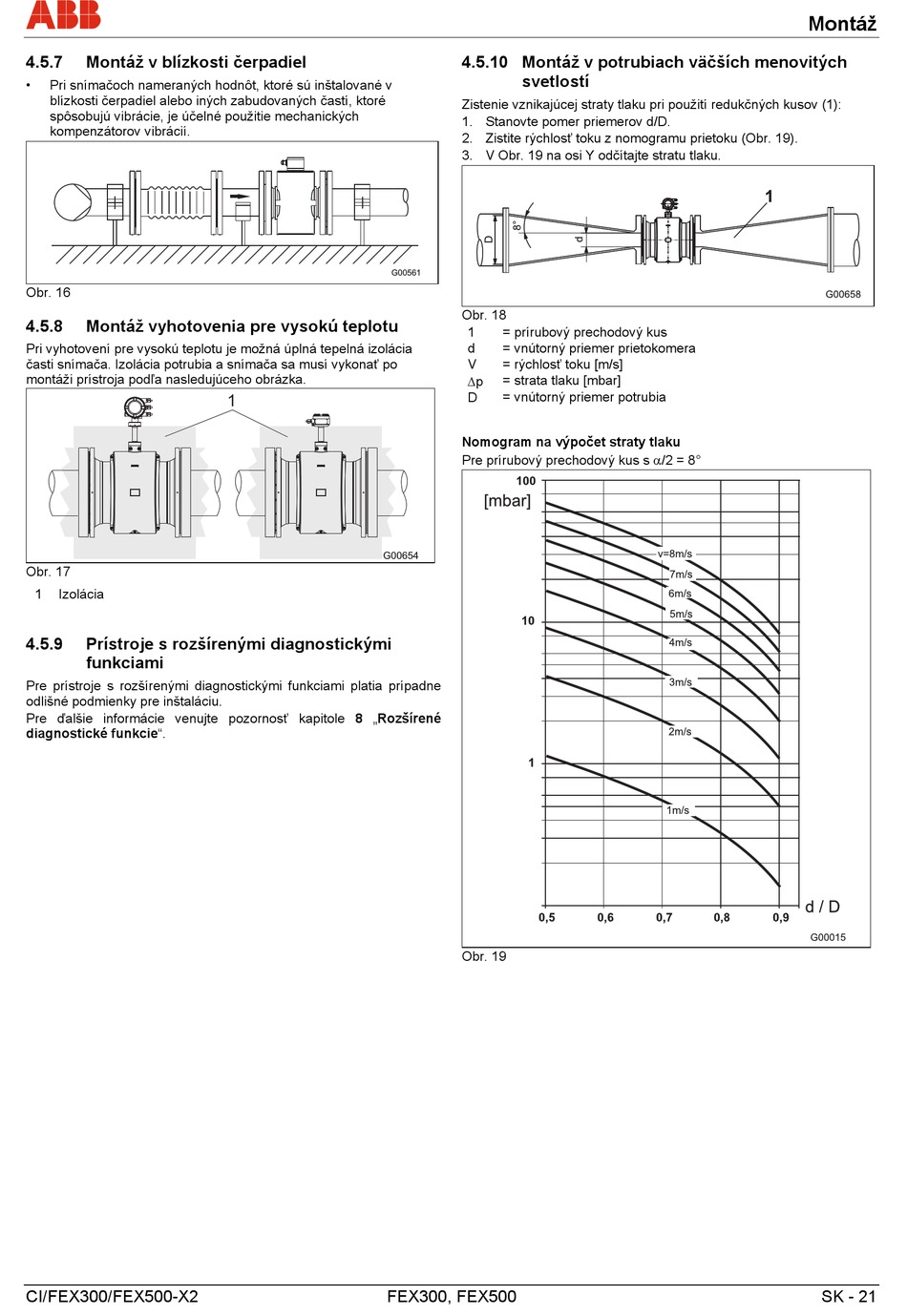

Montáž v blízkosti čerpadiel
•
Pri snímačoch nameraných hodnôt, ktoré sú inštalované v
blízkosti čerpadiel alebo iných zabudovaných častí, ktoré
spôsobujú vibrácie, je účelné použitie mechanických
kompenzátorov vibrácií.
Obr. 16
4.5.8
Montáž vyhotovenia pre vysokú teplotu
Pri vyhotovení pre vysokú teplotu je možná úplná tepelná izolácia
časti snímača. Izolácia potrubia a snímača sa musí vykonať po
montáži prístroja podľa nasledujúceho obrázka.
Obr. 17
1 Izolácia
4.5.9
Prístroje s rozšírenými diagnostickými
funkciami
Pre prístroje s rozšírenými diagnostickými funkciami platia prípadne
odlišné podmienky pre inštaláciu.
Pre ďalšie informácie venujte pozornosť kapitole 8 „Rozšírené
diagnostické funkcie".
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
G00561
1
G00654
FEX300, FEX500
4.5.10 Montáž v potrubiach väčších menovitých
svetlostí
Zistenie vznikajúcej straty tlaku pri použití redukčných kusov (1):
1. Stanovte pomer priemerov d/D.
2. Zistite rýchlosť toku z nomogramu prietoku (Obr. 19).
3. V Obr. 19 na osi Y odčítajte stratu tlaku.
Obr. 18
1
= prírubový prechodový kus
d
= vnútorný priemer prietokomera
V
= rýchlosť toku [m/s]
p
= strata tlaku [mbar]
= vnútorný priemer potrubia
D
Nomogram na výpočet straty tlaku
Pre prírubový prechodový kus s /2 = 8°
Obr. 19
Montáž
SK - 21
