5.2.4

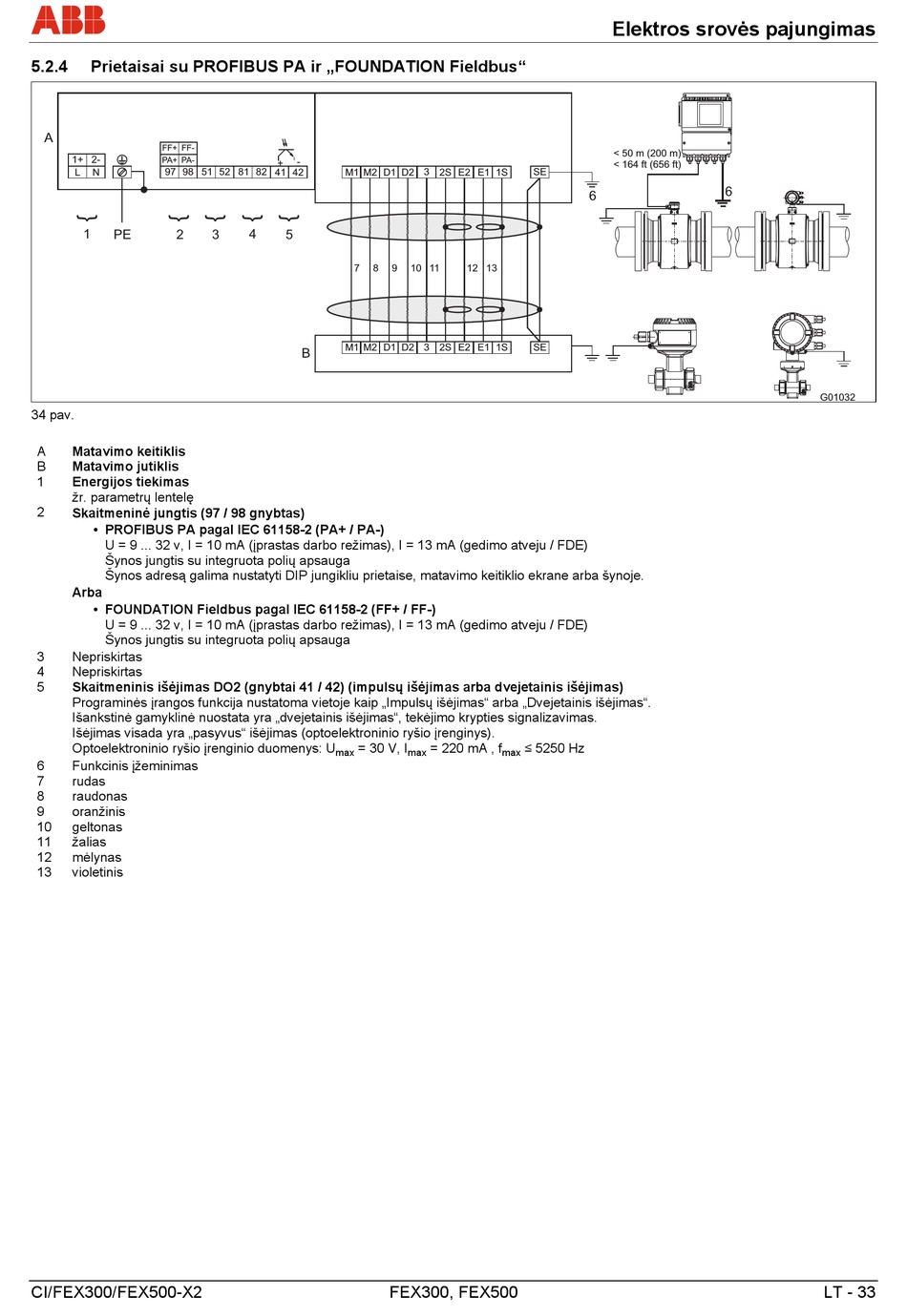

Prietaisai su PROFIBUS PA ir „FOUNDATION Fieldbus"
A
FF+ FF-
1+ 2-
PA+ PA-
L
N
97 98
51 52 81 82 41 42
1
PE
2
34 pav.
A
Matavimo keitiklis
B
Matavimo jutiklis
1
Energijos tiekimas
žr. parametrų lentelę
2
Skaitmeninė jungtis (97 / 98 gnybtas)
• PROFIBUS PA pagal IEC 61158-2 (PA+ / PA-)
U = 9 ... 32 v, I = 10 mA (įprastas darbo režimas), I = 13 mA (gedimo atveju / FDE)
Šynos jungtis su integruota polių apsauga
Šynos adresą galima nustatyti DIP jungikliu prietaise, matavimo keitiklio ekrane arba šynoje.
Arba
• FOUNDATION Fieldbus pagal IEC 61158-2 (FF+ / FF-)
U = 9 ... 32 v, I = 10 mA (įprastas darbo režimas), I = 13 mA (gedimo atveju / FDE)
Šynos jungtis su integruota polių apsauga
3
Nepriskirtas
4
Nepriskirtas
5
Skaitmeninis išėjimas DO2 (gnybtai 41 / 42) (impulsų išėjimas arba dvejetainis išėjimas)
Programinės įrangos funkcija nustatoma vietoje kaip „Impulsų išėjimas" arba „Dvejetainis išėjimas".
Išankstinė gamyklinė nuostata yra „dvejetainis išėjimas", tekėjimo krypties signalizavimas.
Išėjimas visada yra „pasyvus" išėjimas (optoelektroninio ryšio įrenginys).
Optoelektroninio ryšio įrenginio duomenys: U
6
Funkcinis įžeminimas
7
rudas
8
raudonas
9
oranžinis
10
geltonas
11
žalias
12
mėlynas
13
violetinis
CI/FEX300/FEX500-X2
-
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 30 V, I
max
SE
9
10 11
12 13
SE
= 220 mA , f
≤ 5250 Hz
max
max
FEX300, FEX500
Elektros srovės pajungimas
< 50 m (200 m)
< 164 ft (656 ft)
6
6
G01032
LT - 33
