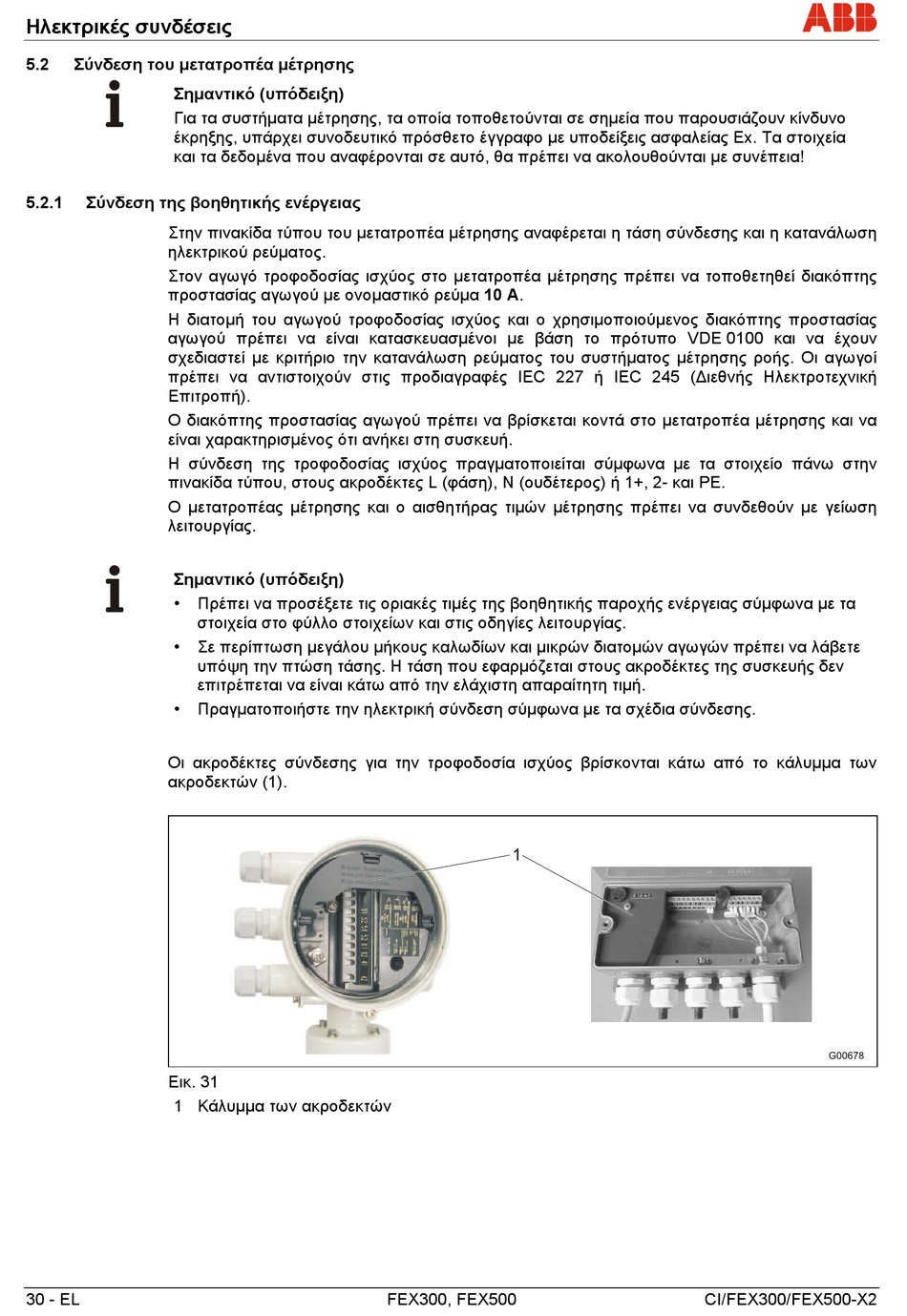

Ηλεκτρικές συνδέσεις
5.2
Σύνδεση του μετατροπέα μέτρησης
Σημαντικό (υπόδειξη)
Για τα συστήματα μέτρησης, τα οποία τοποθετούνται σε σημεία που παρουσιάζουν κίνδυνο
έκρηξης, υπάρχει συνοδευτικό πρόσθετο έγγραφο με υποδείξεις ασφαλείας Ex. Τα στοιχεία
και τα δεδομένα που αναφέρονται σε αυτό, θα πρέπει να ακολουθούνται με συνέπεια!
5.2.1
Σύνδεση της βοηθητικής ενέργειας
Στην πινακίδα τύπου του μετατροπέα μέτρησης αναφέρεται η τάση σύνδεσης και η κατανάλωση
ηλεκτρικού ρεύματος.
Στον αγωγό τροφοδοσίας ισχύος στο μετατροπέα μέτρησης πρέπει να τοποθετηθεί διακόπτης
προστασίας αγωγού με ονομαστικό ρεύμα 10 A.
Η διατομή του αγωγού τροφοδοσίας ισχύος και ο χρησιμοποιούμενος διακόπτης προστασίας
αγωγού πρέπει να είναι κατασκευασμένοι με βάση το πρότυπο VDE 0100 και να έχουν
σχεδιαστεί με κριτήριο την κατανάλωση ρεύματος του συστήματος μέτρησης ροής. Οι αγωγοί
πρέπει να αντιστοιχούν στις προδιαγραφές IEC 227 ή IEC 245 (∆ιεθνής Ηλεκτροτεχνική
Επιτροπή).
Ο διακόπτης προστασίας αγωγού πρέπει να βρίσκεται κοντά στο μετατροπέα μέτρησης και να
είναι χαρακτηρισμένος ότι ανήκει στη συσκευή.
Η σύνδεση της τροφοδοσίας ισχύος πραγματοποιείται σύμφωνα με τα στοιχείο πάνω στην
πινακίδα τύπου, στους ακροδέκτες L (φάση), N (ουδέτερος) ή 1+, 2- και PE.
Ο μετατροπέας μέτρησης και ο αισθητήρας τιμών μέτρησης πρέπει να συνδεθούν με γείωση
λειτουργίας.
Σημαντικό (υπόδειξη)
•
Πρέπει να προσέξετε τις οριακές τιμές της βοηθητικής παροχής ενέργειας σύμφωνα με τα
στοιχεία στο φύλλο στοιχείων και στις οδηγίες λειτουργίας.
•
Σε περίπτωση μεγάλου μήκους καλωδίων και μικρών διατομών αγωγών πρέπει να λάβετε
υπόψη την πτώση τάσης. Η τάση που εφαρμόζεται στους ακροδέκτες της συσκευής δεν
επιτρέπεται να είναι κάτω από την ελάχιστη απαραίτητη τιμή.
•
Πραγματοποιήστε την ηλεκτρική σύνδεση σύμφωνα με τα σχέδια σύνδεσης.
Οι ακροδέκτες σύνδεσης για την τροφοδοσία ισχύος βρίσκονται κάτω από το κάλυμμα των
ακροδεκτών (1).
Εικ. 31
1 Κάλυμμα των ακροδεκτών
30 - EL
FEX300, FEX500
CI/FEX300/FEX500-X2
