5.2.2
Μετατροπέας μέτρησης
Η εξωτερική θωράκιση του καλωδίου τοποθετείται με το περιλαίμιο (3) (από το συνημμένο
σακουλάκι στο θάλαμο σύνδεσης) πάνω στην μπάρα τροφοδότησης.
Οι θωρακίσεις των κλώνων σήματος χρησιμεύουν ως "Driven Shield" για τη μεταφορά του
σήματος μέτρησης.
Το καλώδιο συνδέεται αντίστοιχα με το σχέδιο σύνδεσης στον αισθητήρα τιμών μέτρησης και
στο μετατροπέα μέτρησης.

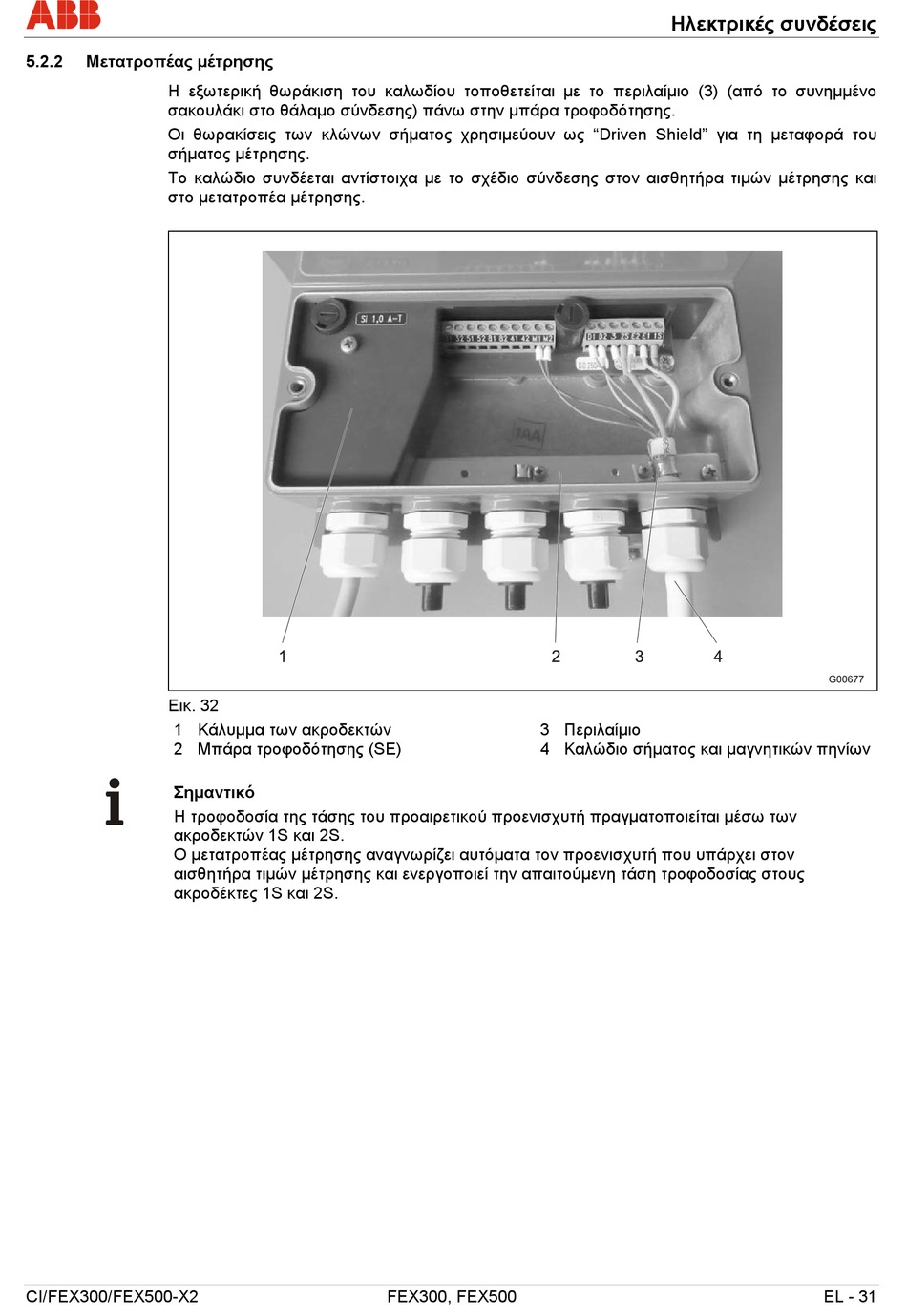

Εικ. 32
1 Κάλυμμα των ακροδεκτών
2 Μπάρα τροφοδότησης (SE)
Σημαντικό
Η τροφοδοσία της τάσης του προαιρετικού προενισχυτή πραγματοποιείται μέσω των
ακροδεκτών 1S και 2S.
Ο μετατροπέας μέτρησης αναγνωρίζει αυτόματα τον προενισχυτή που υπάρχει στον
αισθητήρα τιμών μέτρησης και ενεργοποιεί την απαιτούμενη τάση τροφοδοσίας στους
ακροδέκτες 1S και 2S.
CI/FEX300/FEX500-X2
3 Περιλαίμιο
4 Καλώδιο σήματος και μαγνητικών πηνίων
FEX300, FEX500
Ηλεκτρικές συνδέσεις
EL - 31
