Θέση σε λειτουργία

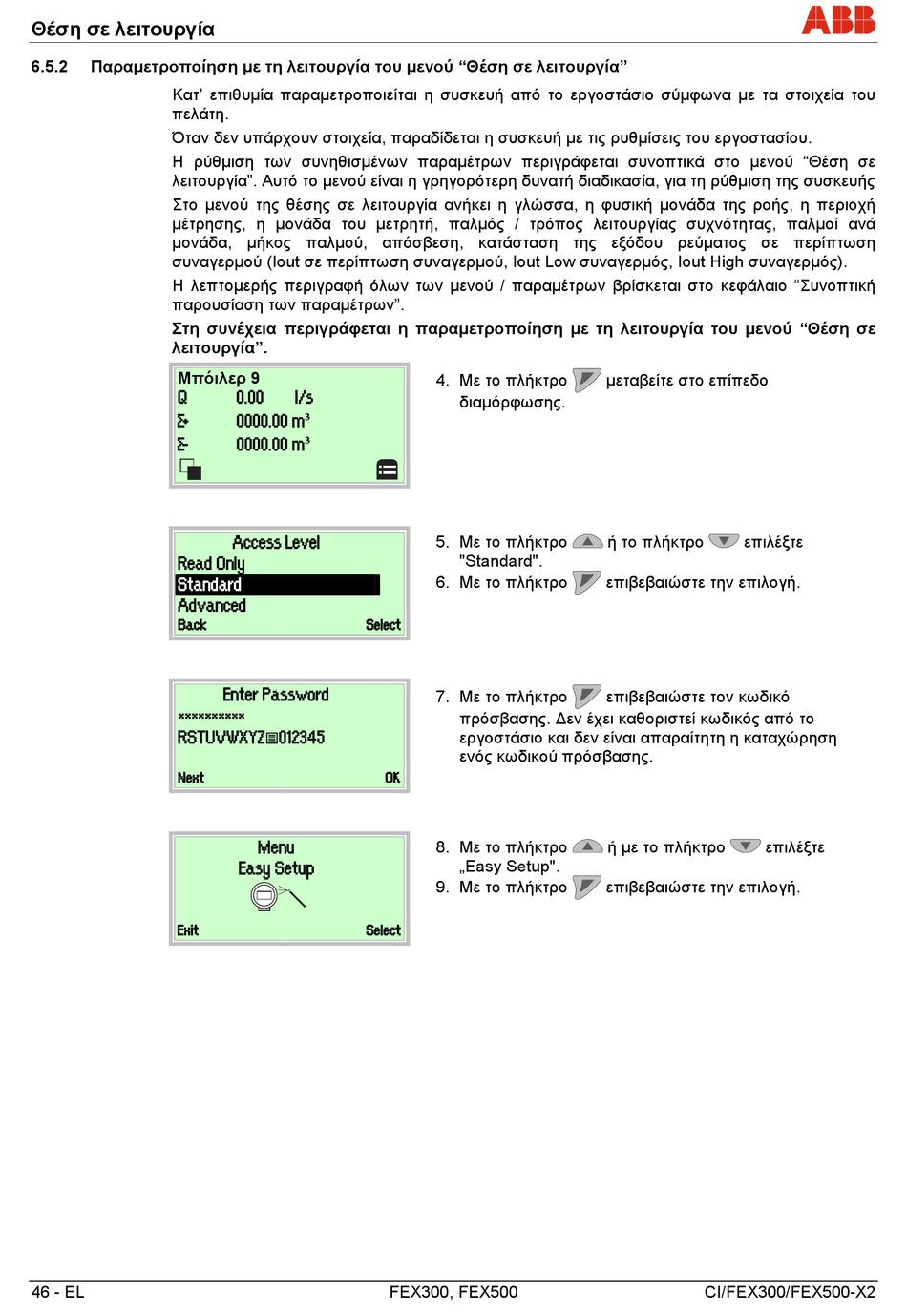

6.5.2 Παραμετροποίηση με τη λειτουργία του μενού "Θέση σε λειτουργία"
Κατ' επιθυμία παραμετροποιείται η συσκευή από το εργοστάσιο σύμφωνα με τα στοιχεία του
πελάτη.
Όταν δεν υπάρχουν στοιχεία, παραδίδεται η συσκευή με τις ρυθμίσεις του εργοστασίου.
Η ρύθμιση των συνηθισμένων παραμέτρων περιγράφεται συνοπτικά στο μενού "Θέση σε
λειτουργία". Αυτό το μενού είναι η γρηγορότερη δυνατή διαδικασία, για τη ρύθμιση της συσκευής
Στο μενού της θέσης σε λειτουργία ανήκει η γλώσσα, η φυσική μονάδα της ροής, η περιοχή
μέτρησης, η μονάδα του μετρητή, παλμός / τρόπος λειτουργίας συχνότητας, παλμοί ανά
μονάδα, μήκος παλμού, απόσβεση, κατάσταση της εξόδου ρεύματος σε περίπτωση
συναγερμού (Iout σε περίπτωση συναγερμού, Iout Low συναγερμός, Iout High συναγερμός).
Η λεπτομερής περιγραφή όλων των μενού / παραμέτρων βρίσκεται στο κεφάλαιο "Συνοπτική
παρουσίαση των παραμέτρων".
Στη συνέχεια περιγράφεται η παραμετροποίηση με τη λειτουργία του μενού "Θέση σε
λειτουργία".
Μπόιλερ 9
Q
Σ+
Σ-
Read Only
Standard
Advanced
Back
**********
RSTUVWXYZ012345
Next
Exit
46 - EL
0.00 l/s
0000.00 m³
0000.00 m³
Access Level
Select
Enter Password
OK
Menu
Easy Setup
Select
FEX300, FEX500
4. Με το πλήκτρο μεταβείτε στο επίπεδο
διαμόρφωσης.
5. Με το πλήκτρο
"Standard".
6. Με το πλήκτρο επιβεβαιώστε την επιλογή.
7. Με το πλήκτρο επιβεβαιώστε τον κωδικό
πρόσβασης. ∆εν έχει καθοριστεί κωδικός από το
εργοστάσιο και δεν είναι απαραίτητη η καταχώρηση
ενός κωδικού πρόσβασης.
8. Με το πλήκτρο
„Easy Setup".
9. Με το πλήκτρο επιβεβαιώστε την επιλογή.
ή το πλήκτρο επιλέξτε
ή με το πλήκτρο επιλέξτε
CI/FEX300/FEX500-X2
