Montáž
4.6
Uzemnění
4.6.1
Všeobecné informace k uzemňování
Při uzemňování dbejte na následující:
•
U plastových resp. izolací obložených potrubí se uzemnění provádí přes zemnicí desky nebo
uzemňovacích elektrod.
•
V případě výskytu rušivého napětí instalovat po jedné uzemňovací desce před a za
snímačem měřené hodnoty.
•
Z metrologických důvodů má být potenciál provozního uzemnění identický s potenciálem
potrubí.
•
Dodatečného uzemnění přes přívodní svorky není zapotřebí.
Důležité (upozornění)
Jestliže je snímač měřené hodnoty zabudován v plastovém, pórovinovém nebo v izolací
vyztuženém potrubí, může v mimořádných případech (např. u korozivních médií, kyselin a
alkálií) dojít k vyrovnávacím proudům přes zemnicí elektrodu. Dlouhodobě to může mít za
následek zničení snímače měřené hodnoty, protože je zemnicí elektroda elektrochemicky
degradována. V takovýchto případech musí být uzemnění provedeno prostřednictvím
zemnicích desek. přitom musí být instalována jedna zemnicí deska před a jedna za přístrojem.
4.6.2
Kovová trubka s tuhými přírubami
Propojení mezi zemnicím přípojem (1) snímače měřené hodnoty, potrubní přírubou a vhodným
zemnicím bodem proveďte prostřednictvím Cu vodiče (nejméně 2,5 mm² (14 AWG)) podle
zobrazení.

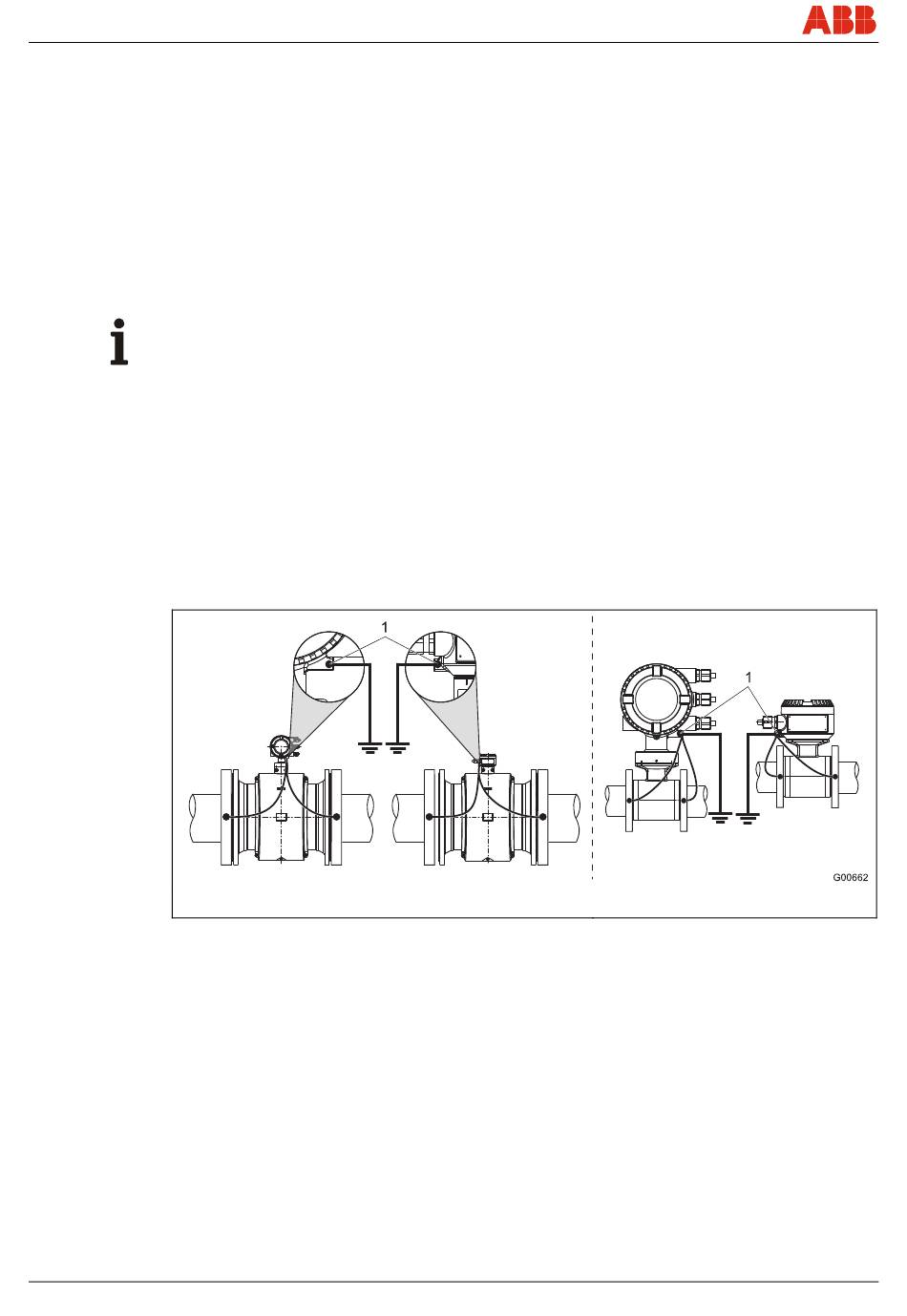

Obr. 20: Kovová trubka, bez vyztužení
22 - CS
Přírubové provedení
FEX300, FEX500
Mezipřírubové provedení
CI/FEX300/FEX500-X2
