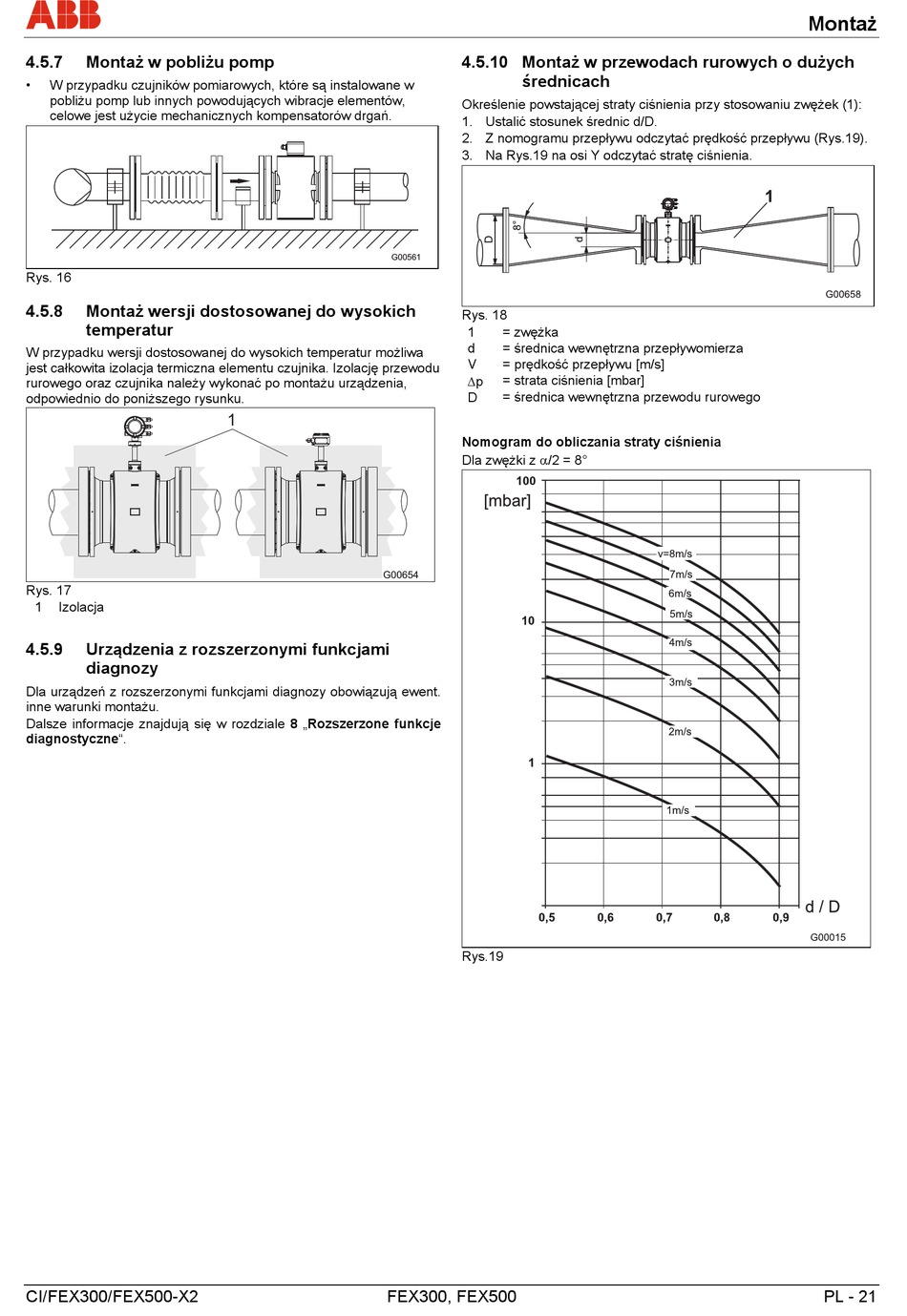

Montaż w pobliżu pomp
•
W przypadku czujników pomiarowych, które są instalowane w
pobliżu pomp lub innych powodujących wibracje elementów,
celowe jest użycie mechanicznych kompensatorów drgań.
Rys. 16
4.5.8
Montaż wersji dostosowanej do wysokich
temperatur
W przypadku wersji dostosowanej do wysokich temperatur możliwa
jest całkowita izolacja termiczna elementu czujnika. Izolację przewodu
rurowego oraz czujnika należy wykonać po montażu urządzenia,
odpowiednio do poniższego rysunku.
Rys. 17
1 Izolacja
4.5.9
Urządzenia z rozszerzonymi funkcjami
diagnozy
Dla urządzeń z rozszerzonymi funkcjami diagnozy obowiązują ewent.
inne warunki montażu.
Dalsze informacje znajdują się w rozdziale 8 „Rozszerzone funkcje
diagnostyczne".
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
G00561
1
G00654
FEX300, FEX500
4.5.10 Montaż w przewodach rurowych o dużych
średnicach
Określenie powstającej straty ciśnienia przy stosowaniu zwężek (1):
1. Ustalić stosunek średnic d/D.
2. Z nomogramu przepływu odczytać prędkość przepływu (Rys.19).
3. Na Rys.19 na osi Y odczytać stratę ciśnienia.
Rys. 18
1
= zwężka
d
= średnica wewnętrzna przepływomierza
V
= prędkość przepływu [m/s]
p
= strata ciśnienia [mbar]
= średnica wewnętrzna przewodu rurowego
D
Nomogram do obliczania straty ciśnienia
Dla zwężki z /2 = 8°
Rys.19
Montaż
PL - 21
