Montáž
Wechsel ein-auf zweispaltig

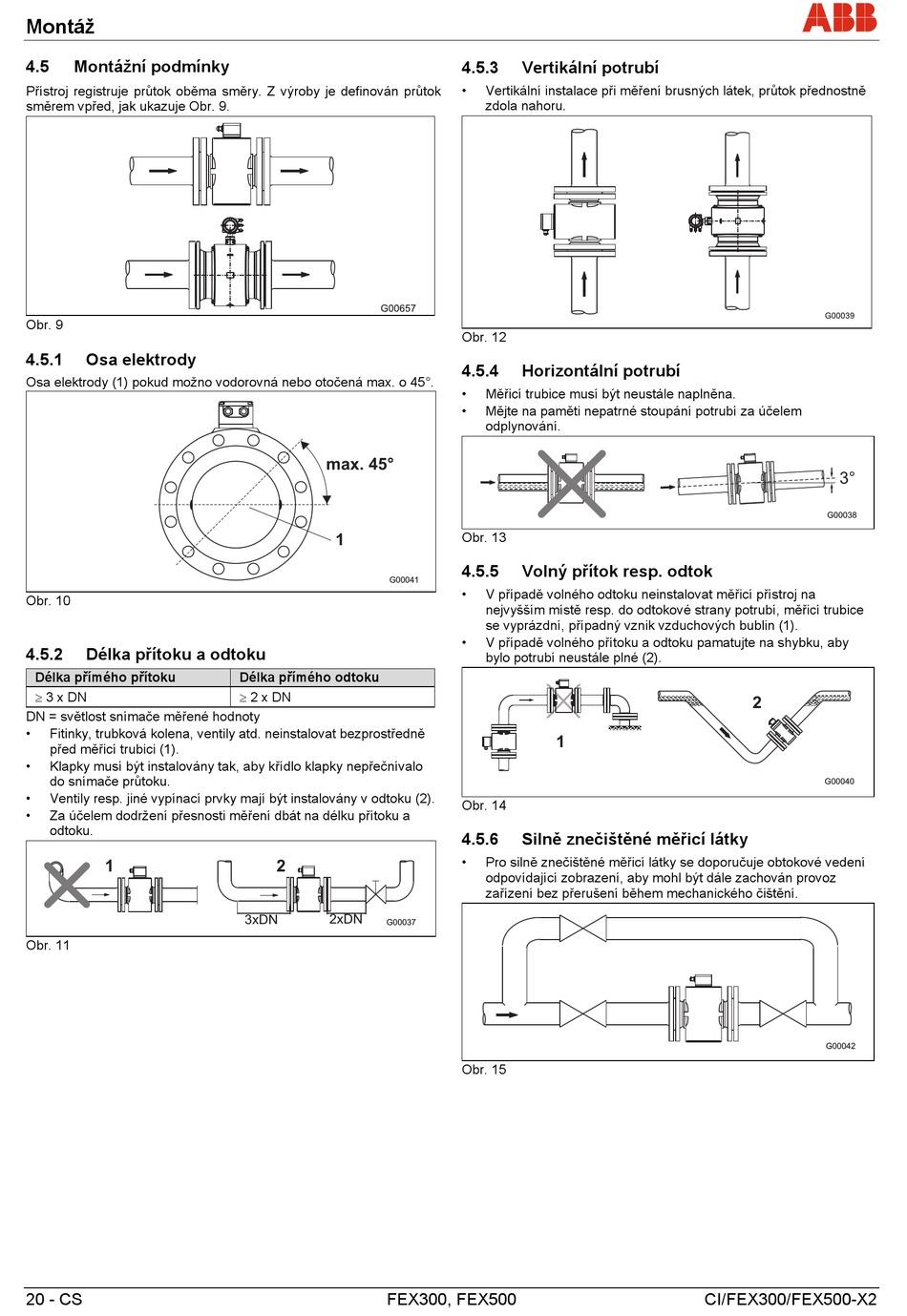

4.5
Montážní podmínky
Přístroj registruje průtok oběma směry. Z výroby je definován průtok
směrem vpřed, jak ukazuje Obr. 9.
Obr. 9
4.5.1
Osa elektrody
Osa elektrody (1) pokud možno vodorovná nebo otočená max. o 45°.
Obr. 10
4.5.2
Délka přítoku a odtoku
Délka přímého přítoku
 3 x DN
DN = světlost snímače měřené hodnoty
Fitinky, trubková kolena, ventily atd. neinstalovat bezprostředně
před měřicí trubici (1).
Klapky musí být instalovány tak, aby křídlo klapky nepřečnívalo
do snímače průtoku.
Ventily resp. jiné vypínací prvky mají být instalovány v odtoku (2).
Za účelem dodržení přesnosti měření dbát na délku přítoku a
odtoku.
1
Obr. 11
20 - CS
max. 45°
1
G00041
Délka přímého odtoku
 2 x DN
2
2xDN
3xDN
G00037
FEX300, FEX500
4.5.3
Vertikální potrubí
Vertikální instalace při měření brusných látek, průtok přednostně
zdola nahoru.
Obr. 12
4.5.4
Horizontální potrubí
Měřicí trubice musí být neustále naplněna.
Mějte na paměti nepatrné stoupání potrubí za účelem
odplynování.
Obr. 13
4.5.5
Volný přítok resp. odtok
V případě volného odtoku neinstalovat měřicí přístroj na
nejvyšším místě resp. do odtokové strany potrubí, měřicí trubice
se vyprázdní, případný vznik vzduchových bublin (1).
V případě volného přítoku a odtoku pamatujte na shybku, aby
bylo potrubí neustále plné (2).
1
Obr. 14
4.5.6
Silně znečištěné měřicí látky
Pro silně znečištěné měřicí látky se doporučuje obtokové vedení
odpovídající zobrazení, aby mohl být dále zachován provoz
zařízení bez přerušení během mechanického čištění.
Obr. 15
G00038
2
G00040
G00042
CI/FEX300/FEX500-X2
