4.1.2
Matavimo vamzdžio montavimas
Laikantis montavimo sąlygų, prietaisas gali būti montuojamas bet kurioje vamzdyno vietoje.
Dėmesio – gali būti pažeistas prietaisas!
Flanšo ar proceso pajungimo tarpinėse neturi būti naudojamas grafitas, nes jį naudojant tam
tikromis aplinkybėmis vidinėje matavimo vamzdžio pusėje susidaro elektrai laidus sluoksnis.
Dėl dangos techninių ypatybių (PTFE danga) vamzdynuose reikėtų vengti vakuuminių smūgių.
Dėl šių smūgių gali būti sugadintas prietaisas.
1. Jeigu yra apsauginės plokštės, jos išmontuojamos matavimo vamzdžio kairėje ir dešinėje.
Tai atliekant, reikia žiūrėti, kad nebūtų nupjauta ar pažeista flanšo danga (taip apsisaugant
nuo galimo nesandarumo).
2. Matavimo vamzdį įstatykite tarp vamzdyno vamzdžių plokščiai lygiagrečiai ir centriškai.
3. Tarp paviršių uždėkite tarpines.
Svarbu (nurodymas)
Kad matavimo rezultatai būtų optimalūs, reikia žiūrėti, kad srauto matuoklio tarpinės ir
matavimo vamzdis būtų įstatyti centriškai.
4. Į išgręžtas kiaurymes pagal skyrelio "Duomenys apie sukimo momentus" duomenis įstatyti
tinkamus varžtus.
5. Šiek tiek sutepkite sriegius.
6. Veržles priveržkite kryžmai, kaip parodyta žemiau pateiktame paveikslėlyje. Laikytis skyriuje
„Duomenys apie sukimo momentus" nurodytųjų priveržimo momentų!
Pirmąkart sukant sukama apie 50 %, antrąkart sukant – apie 80 % didžiausio leistino sukimo
momento ir tik sukant trečiąkart taikomas didžiausias leistinas sukimo momentas.
Maksimalus sukimo momentas negali būti didesnis už didžiausią leistiną.

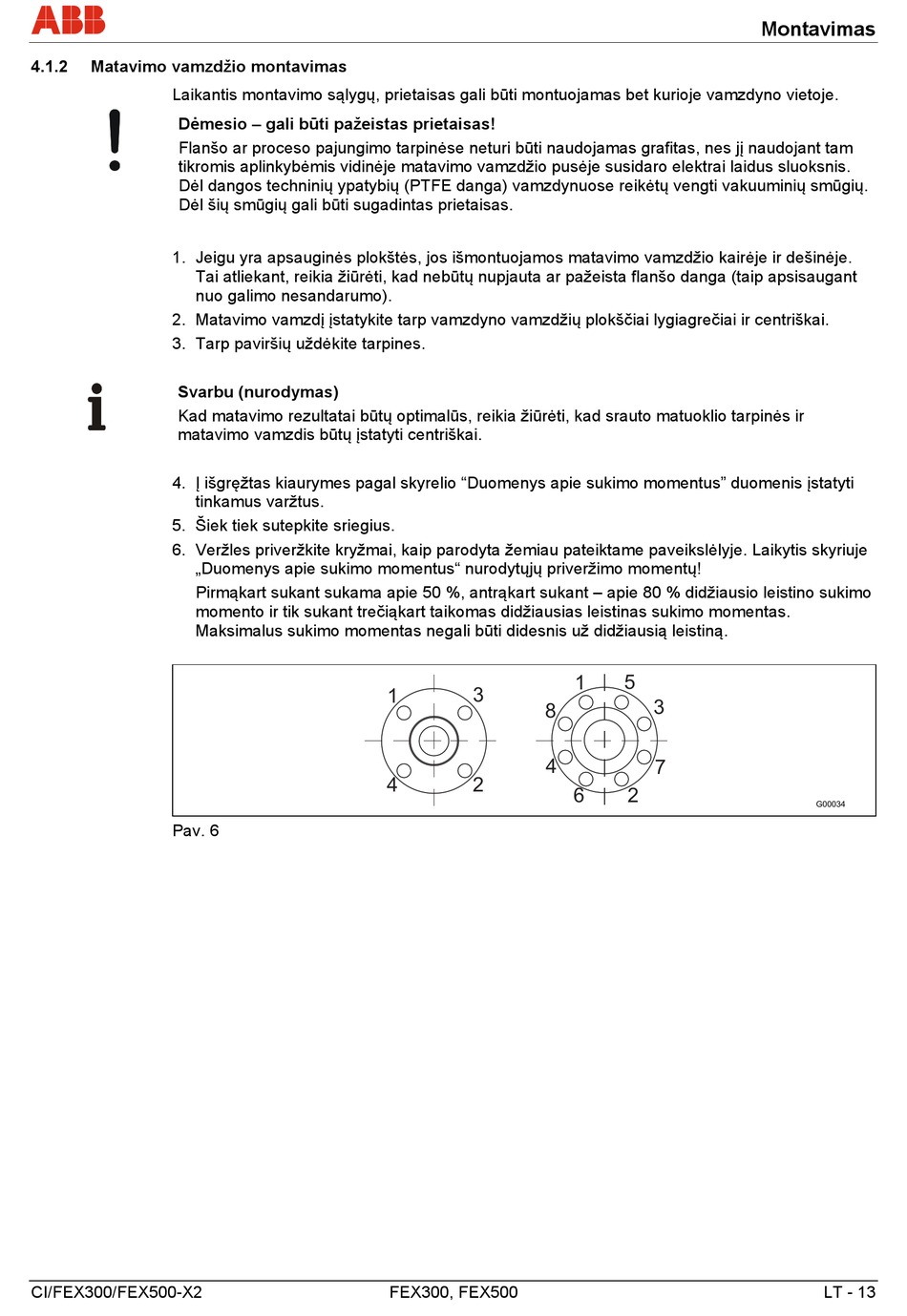

Pav. 6
CI/FEX300/FEX500-X2
1
3
8
4
4
2
FEX300, FEX500
5
1
3
7
6
2
Montavimas
G00034
LT - 13
