4.5.7

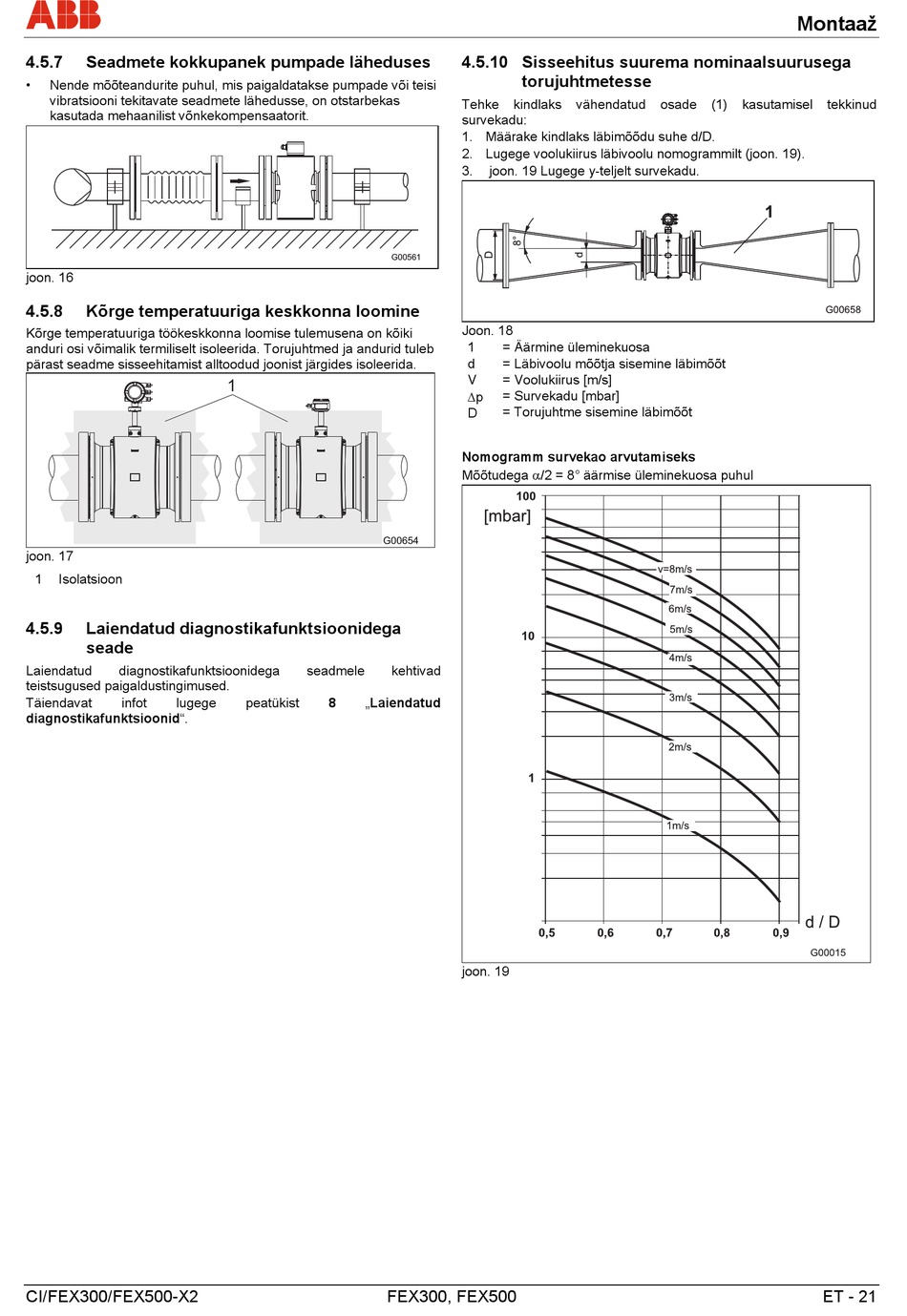

Seadmete kokkupanek pumpade läheduses
•
Nende mõõteandurite puhul, mis paigaldatakse pumpade või teisi
vibratsiooni tekitavate seadmete lähedusse, on otstarbekas
kasutada mehaanilist võnkekompensaatorit.
joon. 16
4.5.8
Kõrge temperatuuriga keskkonna loomine
Kõrge temperatuuriga töökeskkonna loomise tulemusena on kõiki
anduri osi võimalik termiliselt isoleerida. Torujuhtmed ja andurid tuleb
pärast seadme sisseehitamist alltoodud joonist järgides isoleerida.
joon. 17
1 Isolatsioon
4.5.9
Laiendatud diagnostikafunktsioonidega
seade
Laiendatud
diagnostikafunktsioonidega
teistsugused paigaldustingimused.
Täiendavat
infot
lugege
diagnostikafunktsioonid".
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
G00561
1
G00654
seadmele
kehtivad
peatükist
8
„Laiendatud
FEX300, FEX500
4.5.10 Sisseehitus suurema nominaalsuurusega
torujuhtmetesse
Tehke
kindlaks
vähendatud
survekadu:
1. Määrake kindlaks läbimõõdu suhe d/D.
2. Lugege voolukiirus läbivoolu nomogrammilt (joon. 19).
3. joon. 19 Lugege y-teljelt survekadu.
Joon. 18
1
= Äärmine üleminekuosa
d
= Läbivoolu mõõtja sisemine läbimõõt
V
= Voolukiirus [m/s]
p
= Survekadu [mbar]
= Torujuhtme sisemine läbimõõt
D
Nomogramm survekao arvutamiseks
Mõõtudega /2 = 8° äärmise üleminekuosa puhul
joon. 19
Montaaž
osade
(1)
kasutamisel
tekkinud
ET - 21
