Modelele de aparate

2 Modelele de aparate
Important (Indicaţie)
Pentru sistemele de măsurare folosite în zone cu pericol de explozie, există un document
suplimentar cu indicaţii de siguranţă cu privire la explozii. De asemenea trebuie respectate în
mod consecvent informaţiile şi datele prezentate!

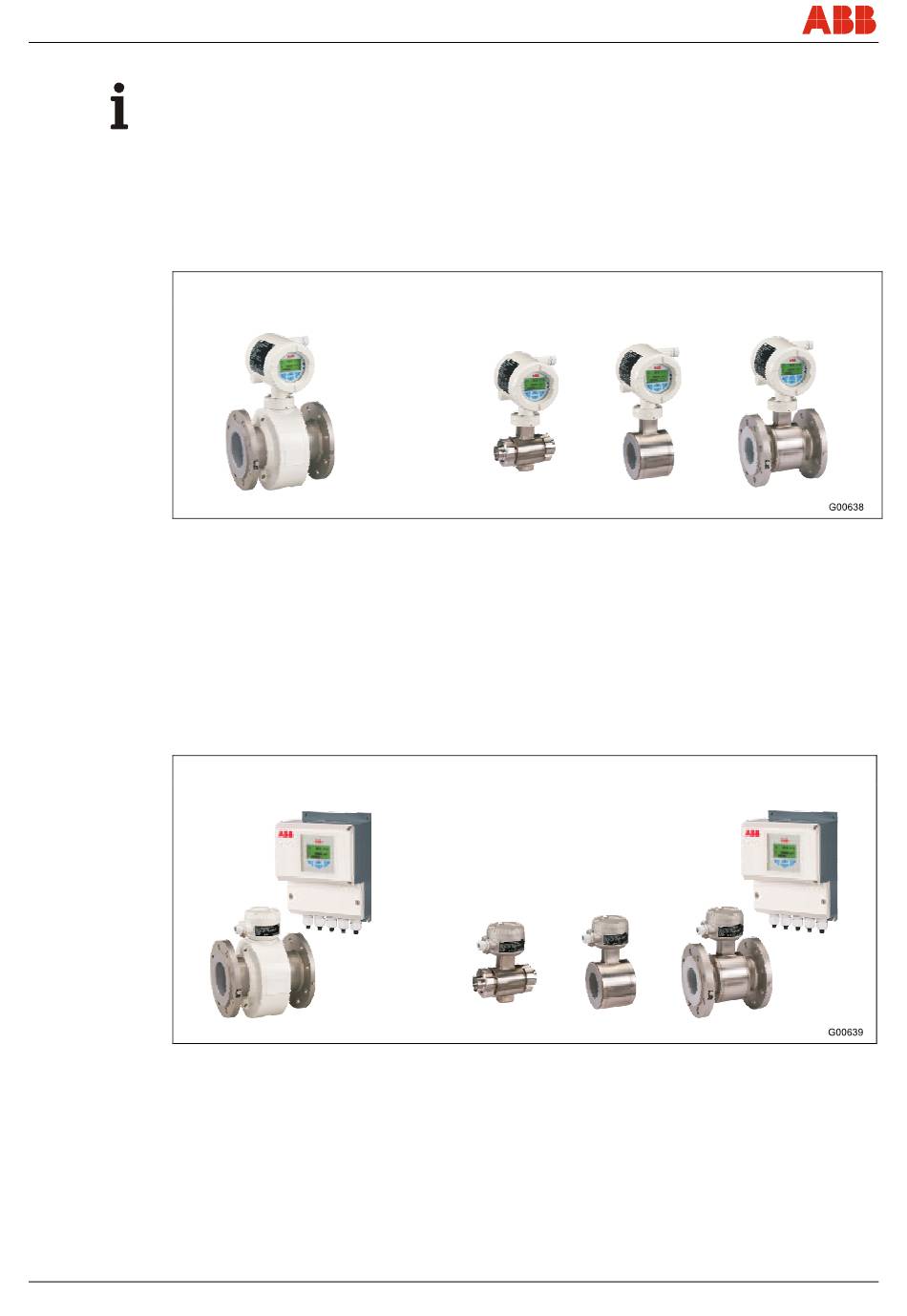

2.1.1 Execuţie cu structură compactă
Transductorul de măsură şi senzorul de măsurare formează o unitate mecanică.
Fig. 1
2.1.2 Execuţie cu structură modulară
Transductorul de măsură se va monta într-un spaţiu separat de senzorul de măsurare.
Conexiunea electrică între transductorul de măsură şi senzorul de măsurare se realizează cu
ajutorul unui cablu de semnal.
Cablul de semnalizare cu o conductibilitate minimă de 5 µS/cm poate fi utilizat fără
preamplificator până la o lungime de 50 m (164 ft).
Cu preamplificator lungimea cablului de semnalizare poate fi de maxim 200 m (656 ft).
Fig. 2
