Geräteausführungen
2 Geräteausführungen
Wichtig (Hinweis)
Messsystemen, die in explosionsgefährdeten Bereichen eingesetzt werden, liegt ein
zusätzliches Dokument mit Ex-Sicherheitshinweisen bei. Die darin aufgeführten Angaben und
Daten müssen ebenfalls konsequent beachtet werden!

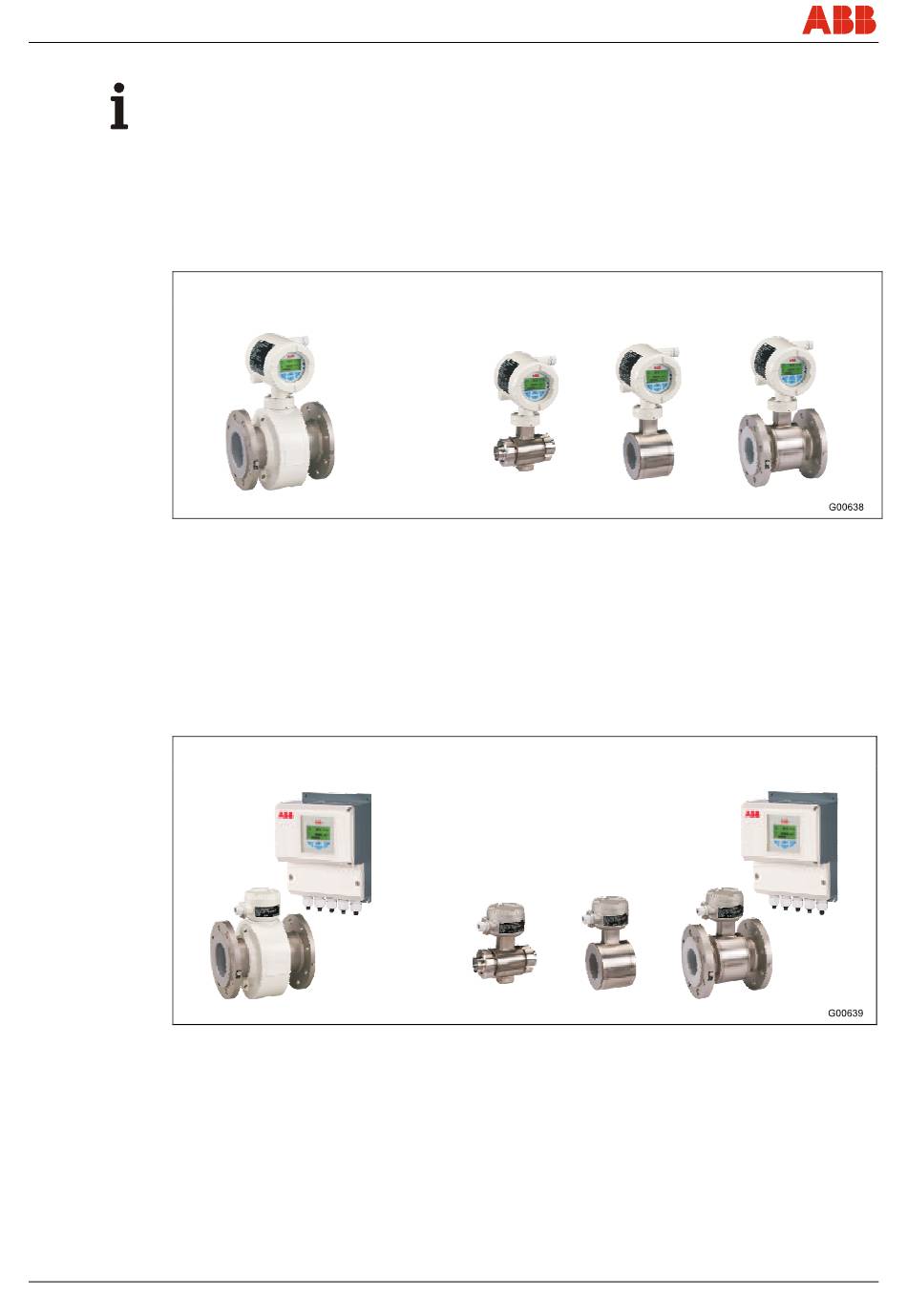

2.1.1 Ausführung in kompakter Bauform
Der Messumformer und Messwertaufnehmer bilden eine mechanische Einheit.
Abb. 1
2.1.2 Ausführung in getrennter Bauform
Der Messumformer wird vom Messwertaufnehmer räumlich getrennt montiert. Der elektrische
Anschluss zwischen Messumformer und Messwertaufnehmer erfolgt über ein Signalkabel.
Bis 50 m (164 ft) Signalkabellänge sind bei einer Mindestleitfähigkeit von 5 µS/cm ohne
Vorverstärker möglich.
Mit Vorverstärker kann die maximale Signalkabellänge bis zu 200 m (656 ft) betragen.
Abb. 2
