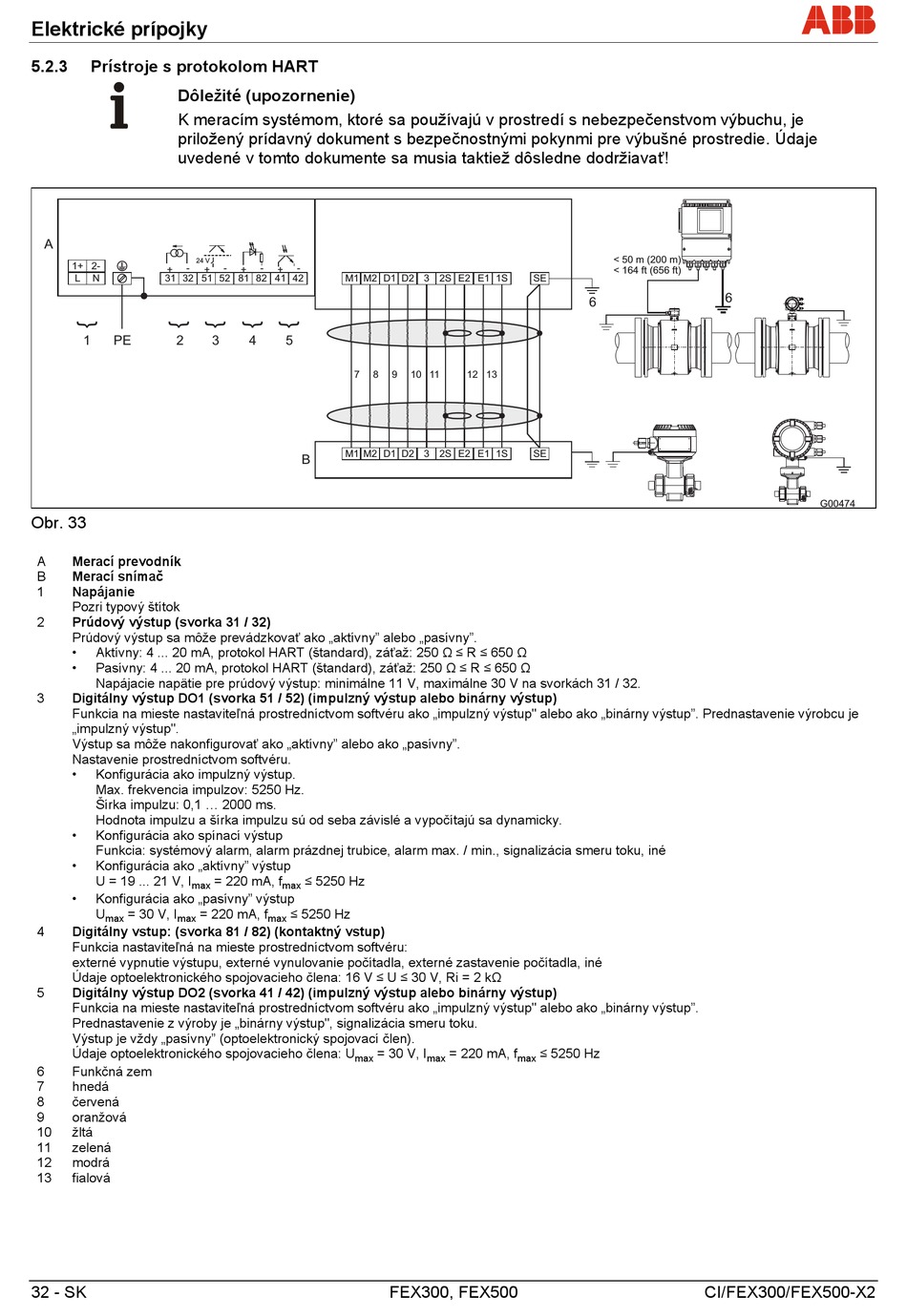

Elektrické prípojky
5.2.3
Prístroje s protokolom HART
Dôležité (upozornenie)
K meracím systémom, ktoré sa používajú v prostredí s nebezpečenstvom výbuchu, je
priložený prídavný dokument s bezpečnostnými pokynmi pre výbušné prostredie. Údaje
uvedené v tomto dokumente sa musia taktiež dôsledne dodržiavať!
A
24 V
1+ 2-
-
+
L
N
31 32
51 52 81 82 41 42
1
PE
2
Obr. 33
A
Merací prevodník
B
Merací snímač
1
Napájanie
Pozri typový štítok
2
Prúdový výstup (svorka 31 / 32)
Prúdový výstup sa môže prevádzkovať ako „aktívny" alebo „pasívny".
•
Aktívny: 4 ... 20 mA, protokol HART (štandard), záťaž: 250 Ω ≤ R ≤ 650 Ω
•
Pasívny: 4 ... 20 mA, protokol HART (štandard), záťaž: 250 Ω ≤ R ≤ 650 Ω
Napájacie napätie pre prúdový výstup: minimálne 11 V, maximálne 30 V na svorkách 31 / 32.
3
Digitálny výstup DO1 (svorka 51 / 52) (impulzný výstup alebo binárny výstup)
Funkcia na mieste nastaviteľná prostredníctvom softvéru ako „impulzný výstup" alebo ako „binárny výstup". Prednastavenie výrobcu je
„impulzný výstup".
Výstup sa môže nakonfigurovať ako „aktívny" alebo ako „pasívny".
Nastavenie prostredníctvom softvéru.
•
Konfigurácia ako impulzný výstup.
Max. frekvencia impulzov: 5250 Hz.
Šírka impulzu: 0,1 ... 2000 ms.
Hodnota impulzu a šírka impulzu sú od seba závislé a vypočítajú sa dynamicky.
•
Konfigurácia ako spínací výstup
Funkcia: systémový alarm, alarm prázdnej trubice, alarm max. / min., signalizácia smeru toku, iné
•
Konfigurácia ako „aktívny" výstup
U = 19 ... 21 V, I
max
•
Konfigurácia ako „pasívny" výstup
U
= 30 V, I
= 220 mA, f
max
max
4
Digitálny vstup: (svorka 81 / 82) (kontaktný vstup)
Funkcia nastaviteľná na mieste prostredníctvom softvéru:
externé vypnutie výstupu, externé vynulovanie počítadla, externé zastavenie počítadla, iné
Údaje optoelektronického spojovacieho člena: 16 V ≤ U ≤ 30 V, Ri = 2 kΩ
5
Digitálny výstup DO2 (svorka 41 / 42) (impulzný výstup alebo binárny výstup)
Funkcia na mieste nastaviteľná prostredníctvom softvéru ako „impulzný výstup" alebo ako „binárny výstup".
Prednastavenie z výroby je „binárny výstup", signalizácia smeru toku.
Výstup je vždy „pasívny" (optoelektronický spojovací člen).
Údaje optoelektronického spojovacieho člena: U
6
Funkčná zem
7
hnedá
8
červená
9
oranžová
10
žltá
11
zelená
12
modrá
13
fialová
32 - SK
-
-
-
+
+
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 220 mA, f
≤ 5250 Hz
max
≤ 5250 Hz
max
max
SE
9
10 11
12 13
SE
= 30 V, I
= 220 mA, f
≤ 5250 Hz
max
max
FEX300, FEX500
< 50 m (200 m)
< 164 ft (656 ft)
6
6
CI/FEX300/FEX500-X2
G00474
