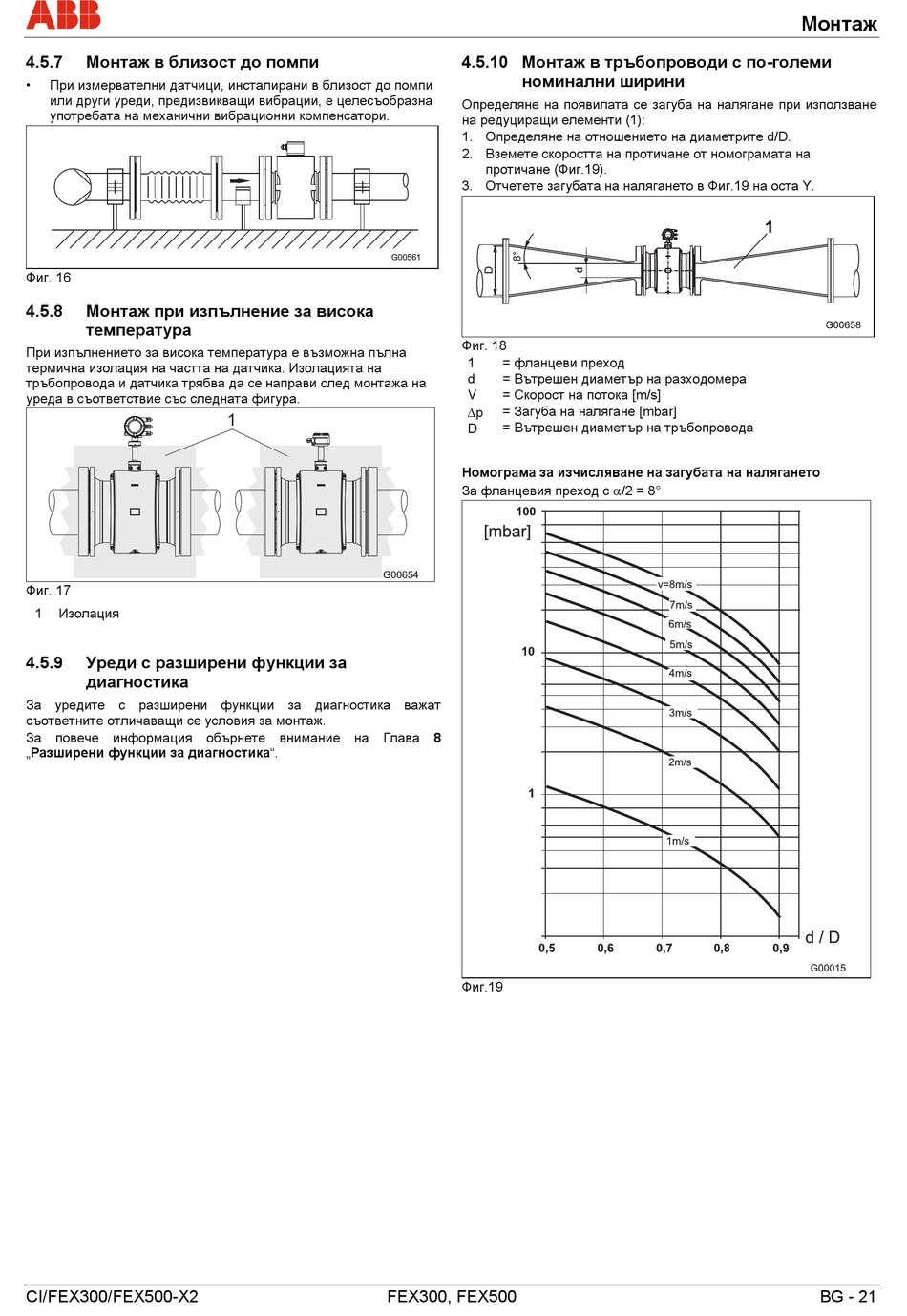

4.5.7
Монтаж в близост до помпи
•
При измервателни датчици, инсталирани в близост до помпи
или други уреди, предизвикващи вибрации, е целесъобразна
употребата на механични вибрационни компенсатори.
Фиг. 16
4.5.8
Монтаж при изпълнение за висока
температура
При изпълнението за висока температура е възможна пълна
термична изолация на частта на датчика. Изолацията на
тръбопровода и датчика трябва да се направи след монтажа на
уреда в съответствие със следната фигура.
Фиг. 17
1 Изолация
4.5.9
Уреди с разширени функции за
диагностика
За уредите с разширени функции за диагностика важат
съответните отличаващи се условия за монтаж.
За повече информация обърнете внимание на Глава
„Разширени функции за диагностика".
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
G00561
1
G00654
FEX300, FEX500
4.5.10 Монтаж в тръбопроводи с по-големи
номинални ширини
Определяне на появилата се загуба на налягане при използване
на редуциращи елементи (1):
1. Определяне на отношението на диаметрите d/D.
2. Вземете скоростта на протичане от номограмата на
протичане (Фиг.19).
3. Отчетете загубата на налягането в Фиг.19 на оста Y.
Фиг. 18
1
= фланцеви преход
d
= Вътрешен диаметър на разходомера
V
= Скорост на потока [m/s]
p
= Загуба на налягане [mbar]
= Вътрешен диаметър на тръбопровода
D
Номограма за изчисляване на загубата на налягането
За фланцевия преход с /2 = 8°
8
Фиг.19
Монтаж
BG - 21
