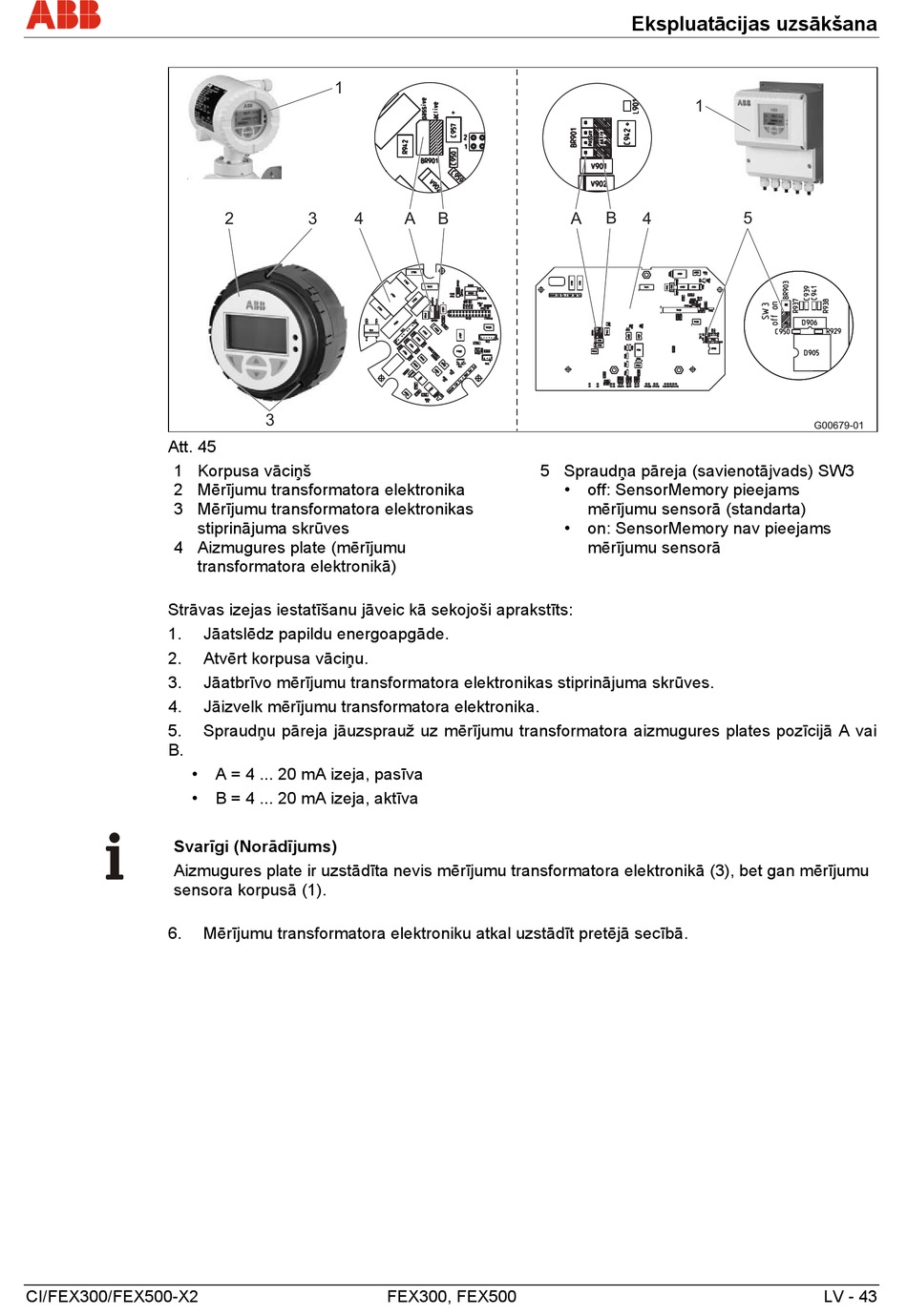

Att. 45
1 Korpusa vāciņš
2 Mērījumu transformatora elektronika
3 Mērījumu transformatora elektronikas
stiprinājuma skrūves
4 Aizmugures plate (mērījumu
transformatora elektronikā)
Strāvas izejas iestatīšanu jāveic kā sekojoši aprakstīts:
1.
2.
3.
4.
5.
B.
•
•
Svarīgi (Norādījums)
Aizmugures plate ir uzstādīta nevis mērījumu transformatora elektronikā (3), bet gan mērījumu
sensora korpusā (1).
6.
CI/FEX300/FEX500-X2
1
2
3
4
3
Jāatslēdz papildu energoapgāde.
Atvērt korpusa vāciņu.
Jāatbrīvo mērījumu transformatora elektronikas stiprinājuma skrūves.
Jāizvelk mērījumu transformatora elektronika.
Spraudņu pāreja jāuzsprauž uz mērījumu transformatora aizmugures plates pozīcijā A vai
A = 4 ... 20 mA izeja, pasīva
B = 4 ... 20 mA izeja, aktīva
Mērījumu transformatora elektroniku atkal uzstādīt pretējā secībā.
A
B
5 Spraudņa pāreja (savienotājvads) SW3
FEX300, FEX500
Ekspluatācijas uzsākšana
1
A
B
4
•
off: SensorMemory pieejams
mērījumu sensorā (standarta)
•
on: SensorMemory nav pieejams
mērījumu sensorā
5
G00679-01
LV - 43
