4.6.3 Metāla caurule ar atsevišķiem atlokiem
1. Vītņotās tapas M6 (1) piemetināt pie cauruļvada un izveidot zemēšanas savienojumu kā
parādīts attēlā.
2. Savienojumu starp mērījumu sensora zemējuma pieslēgumu (2) un piemērotu zemējuma
vietu ar Cu-vadu (vismaz 2,5 mm² (14 AWG)) izveidot kā parādīts attēlā.

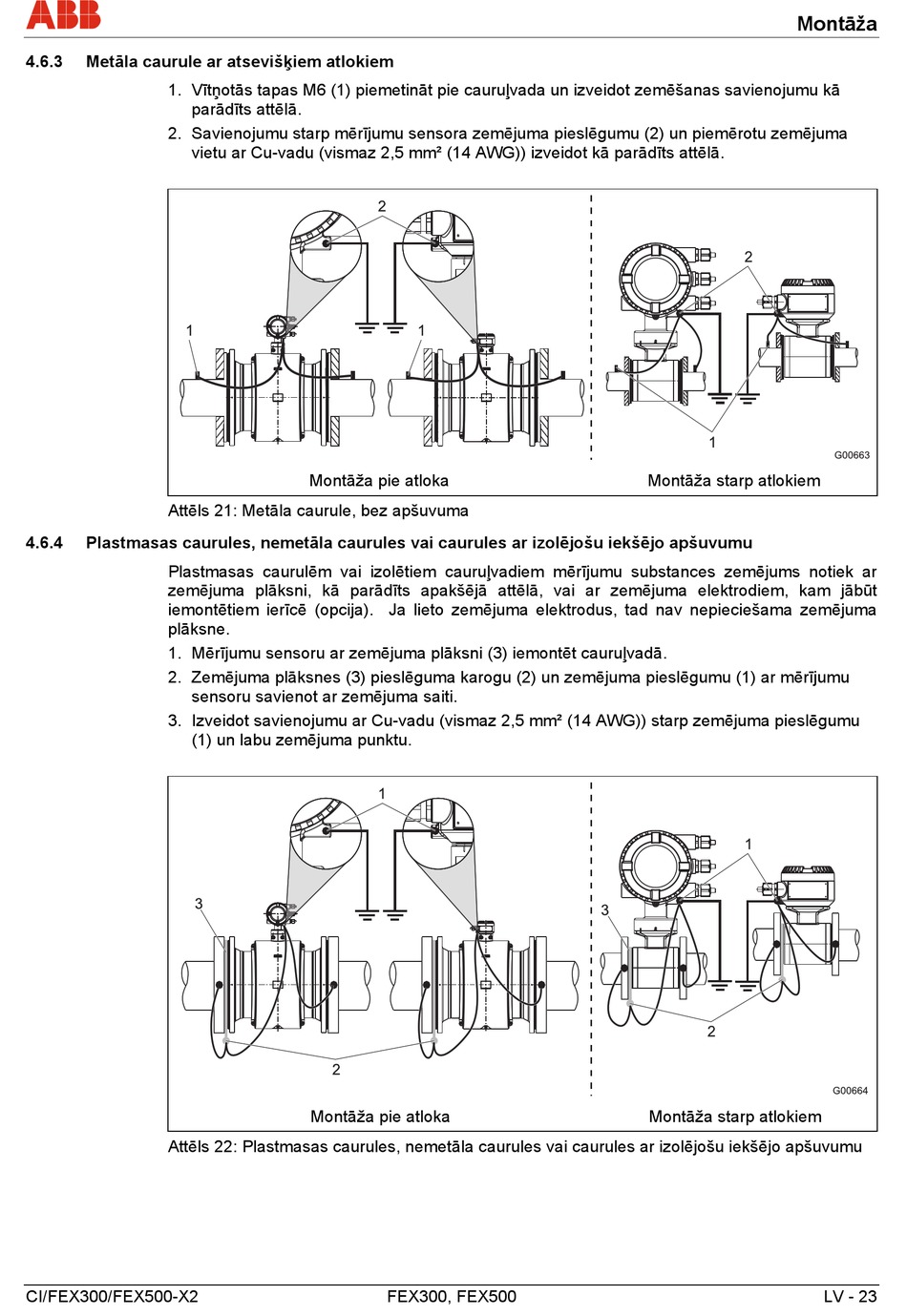

Attēls 21: Metāla caurule, bez apšuvuma
4.6.4 Plastmasas caurules, nemetāla caurules vai caurules ar izolējošu iekšējo apšuvumu
Plastmasas caurulēm vai izolētiem cauruļvadiem mērījumu substances zemējums notiek ar
zemējuma plāksni, kā parādīts apakšējā attēlā, vai ar zemējuma elektrodiem, kam jābūt
iemontētiem ierīcē (opcija). Ja lieto zemējuma elektrodus, tad nav nepieciešama zemējuma
plāksne.
1. Mērījumu sensoru ar zemējuma plāksni (3) iemontēt cauruļvadā.
2. Zemējuma plāksnes (3) pieslēguma karogu (2) un zemējuma pieslēgumu (1) ar mērījumu
sensoru savienot ar zemējuma saiti.
3. Izveidot savienojumu ar Cu-vadu (vismaz 2,5 mm² (14 AWG)) starp zemējuma pieslēgumu
(1) un labu zemējuma punktu.
Attēls 22: Plastmasas caurules, nemetāla caurules vai caurules ar izolējošu iekšējo apšuvumu
CI/FEX300/FEX500-X2
Montāža pie atloka
Montāža pie atloka
FEX300, FEX500
Montāža
Montāža starp atlokiem
Montāža starp atlokiem
LV - 23
