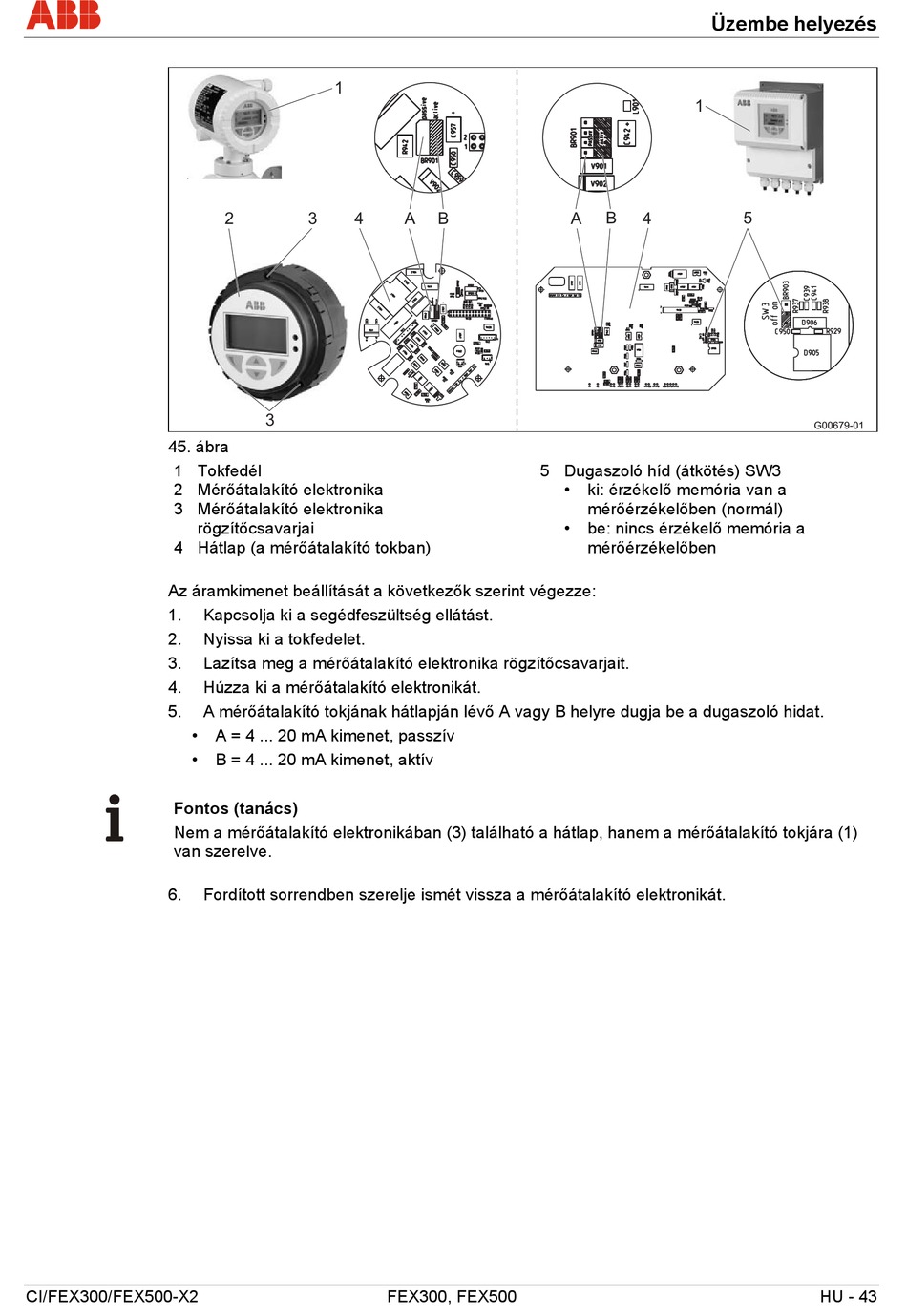

45. ábra
1 Tokfedél
2 Mérőátalakító elektronika
3 Mérőátalakító elektronika
rögzítőcsavarjai
4 Hátlap (a mérőátalakító tokban)
Az áramkimenet beállítását a következők szerint végezze:
1.
2.
3.
4.
5.
•
•
Fontos (tanács)
Nem a mérőátalakító elektronikában (3) található a hátlap, hanem a mérőátalakító tokjára (1)
van szerelve.
6.
CI/FEX300/FEX500-X2
1
2 3 4
3
Kapcsolja ki a segédfeszültség ellátást.
Nyissa ki a tokfedelet.
Lazítsa meg a mérőátalakító elektronika rögzítőcsavarjait.
Húzza ki a mérőátalakító elektronikát.
A mérőátalakító tokjának hátlapján lévő A vagy B helyre dugja be a dugaszoló hidat.
A = 4 ... 20 mA kimenet, passzív
B = 4 ... 20 mA kimenet, aktív
Fordított sorrendben szerelje ismét vissza a mérőátalakító elektronikát.
A B
5 Dugaszoló híd (átkötés) SW3
FEX300, FEX500
Üzembe helyezés
1
A B 4
• ki: érzékelő memória van a
mérőérzékelőben (normál)
• be: nincs érzékelő memória a
mérőérzékelőben
5
G00679-01
HU - 43
