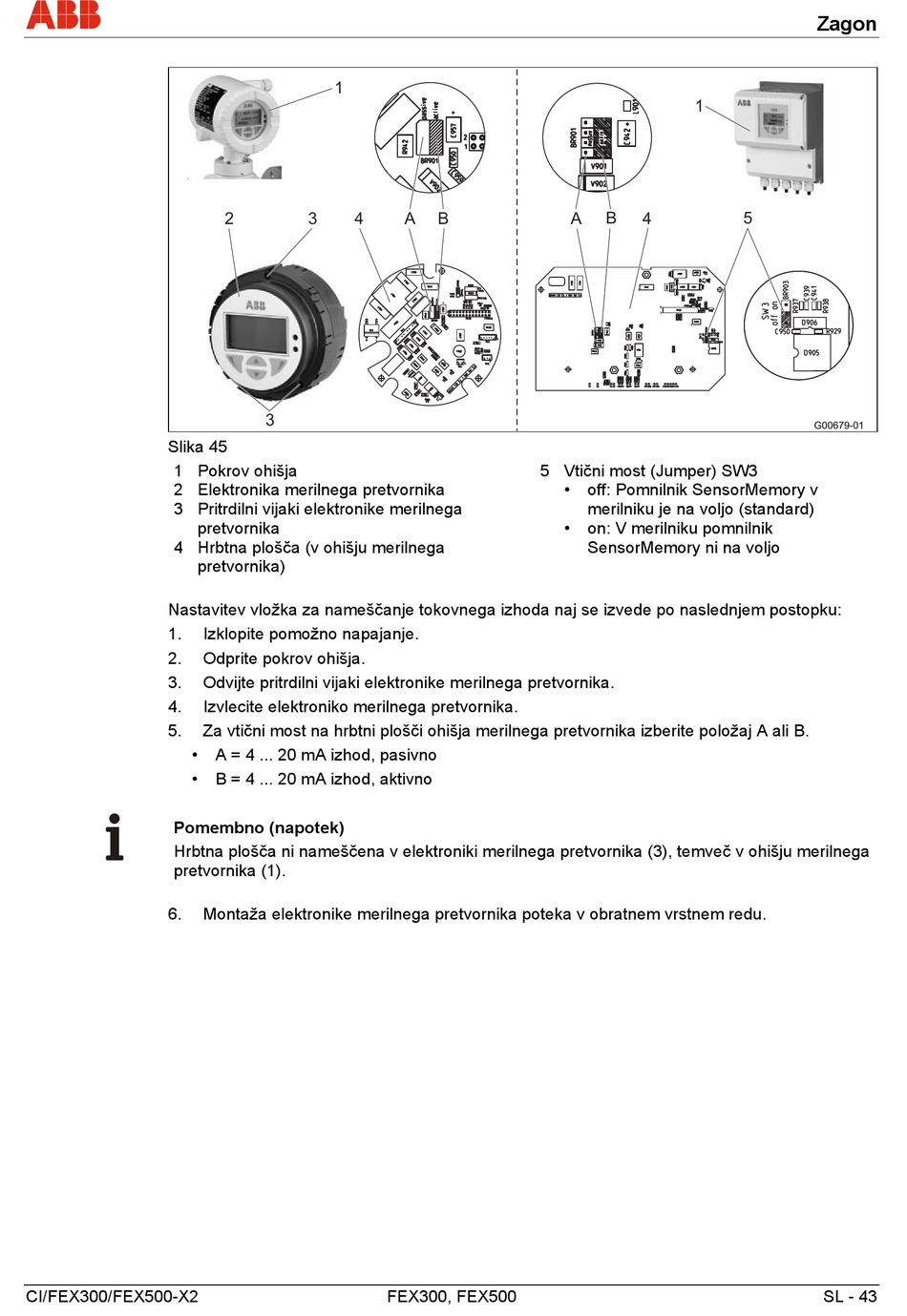

Slika 45
1 Pokrov ohišja
2 Elektronika merilnega pretvornika
3 Pritrdilni vijaki elektronike merilnega
pretvornika
4 Hrbtna plošča (v ohišju merilnega
pretvornika)
Nastavitev vložka za nameščanje tokovnega izhoda naj se izvede po naslednjem postopku:
1.
2.
3.
4.
5.
•
•
Pomembno (napotek)
Hrbtna plošča ni nameščena v elektroniki merilnega pretvornika (3), temveč v ohišju merilnega
pretvornika (1).
6.
CI/FEX300/FEX500-X2
1
2
3
4
3
Izklopite pomožno napajanje.
Odprite pokrov ohišja.
Odvijte pritrdilni vijaki elektronike merilnega pretvornika.
Izvlecite elektroniko merilnega pretvornika.
Za vtični most na hrbtni plošči ohišja merilnega pretvornika izberite položaj A ali B.
A = 4 ... 20 mA izhod, pasivno
B = 4 ... 20 mA izhod, aktivno
Montaža elektronike merilnega pretvornika poteka v obratnem vrstnem redu.
A
B
5 Vtični most (Jumper) SW3
FEX300, FEX500
1
A
B
4
•
off: Pomnilnik SensorMemory v
merilniku je na voljo (standard)
•
on: V merilniku pomnilnik
SensorMemory ni na voljo
Zagon
5
G00679-01
SL - 43
